Ємність для зрідженого газу - це велика бочка для зберігання, яка встановлюється безпосередньо на території замовника (біля будинку або цеху підприємства).
Під ємністю для газу мається на увазі також резервуар, бочка, цистерна, газгольдер для ЗВГ (зрідженого газу, пропан-бутану).
Ємність для зрідженого газу має циліндричну форму з арматурою, яка, залежно від типу розміщення, захищена від атмосферних впливів та несанкціонованого доступу так званим захисним кожухом з люком-кришкою або ковпаком.
Газовий резервуар може бути пофарбований у різні кольори. Найбільш поширеними для стаціонарних резервуарів – зелений, білий, синій та сріблястий.
Скільки літрів зрідженого газу потрібно домашньому господарству, будинку чи підприємству? Це залежить від кількості його споживання мешканцями та побутовими системами. Наприклад, односімейний будинок із житловою площею 150 квадратних метрів та 4 мешканцями, які опалюють та гріють воду, і при цьому споживають близько 2900 літрів газу на опалювальний сезон.
Є такі варіанти встановлення:
надземний;
підземний.

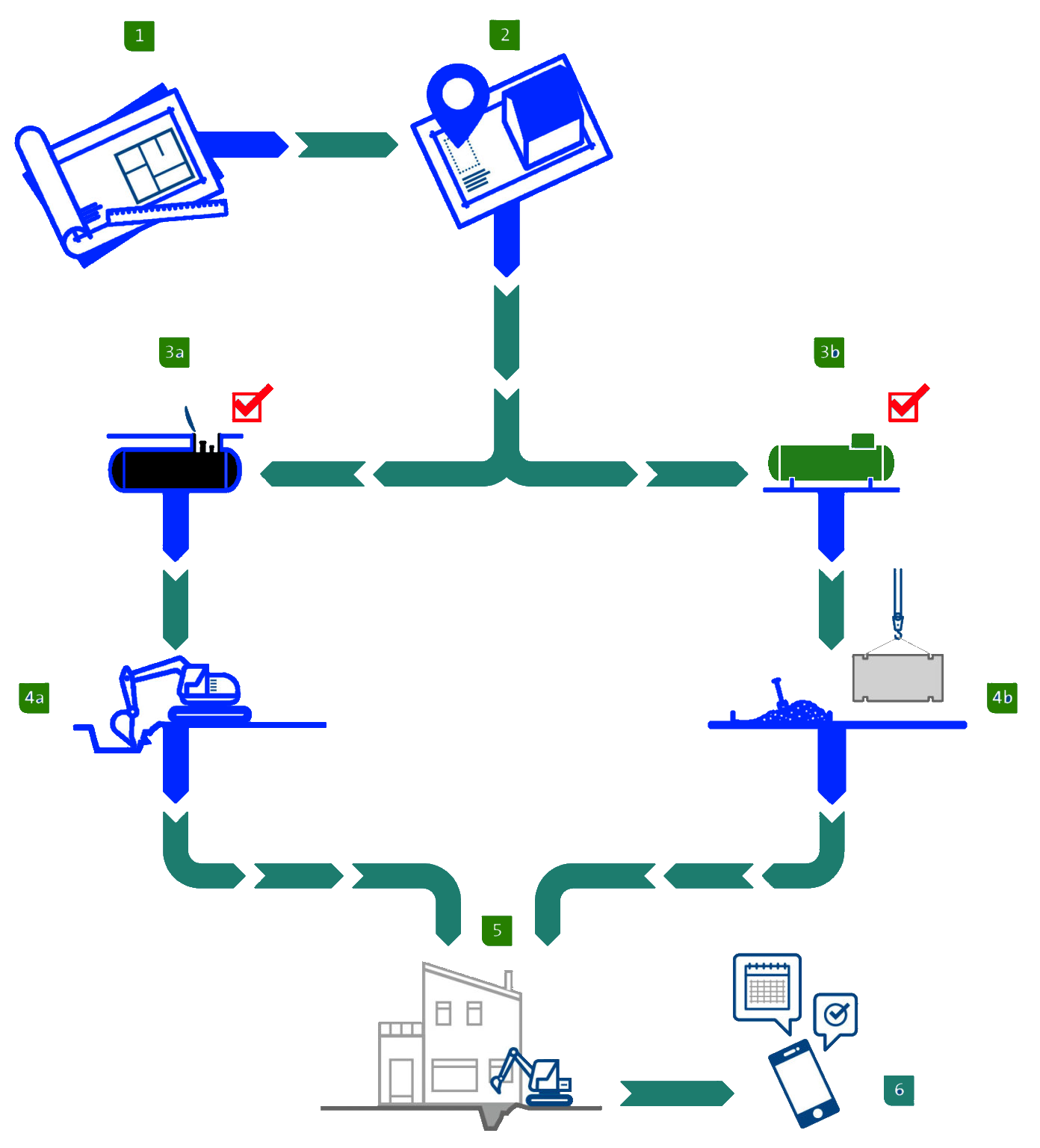

Встановлення резервуару для зрідженого газу в ідеалі виконується чітко визначеними етапами, які, залежно від вибору місця розміщення, можуть змінюватись. Розглянемо інфографіку установки надземного та підземного виконання:
1. Планування та проектування системи зрідженого газу
2.
Визначення розташування
3а. Рішення для підземної ємності
4а. Копати яму
3б. Рішення для наземного контейнера
4б. Підготовка основи для плити перекриття
5. Риття траншеї для трубопроводу

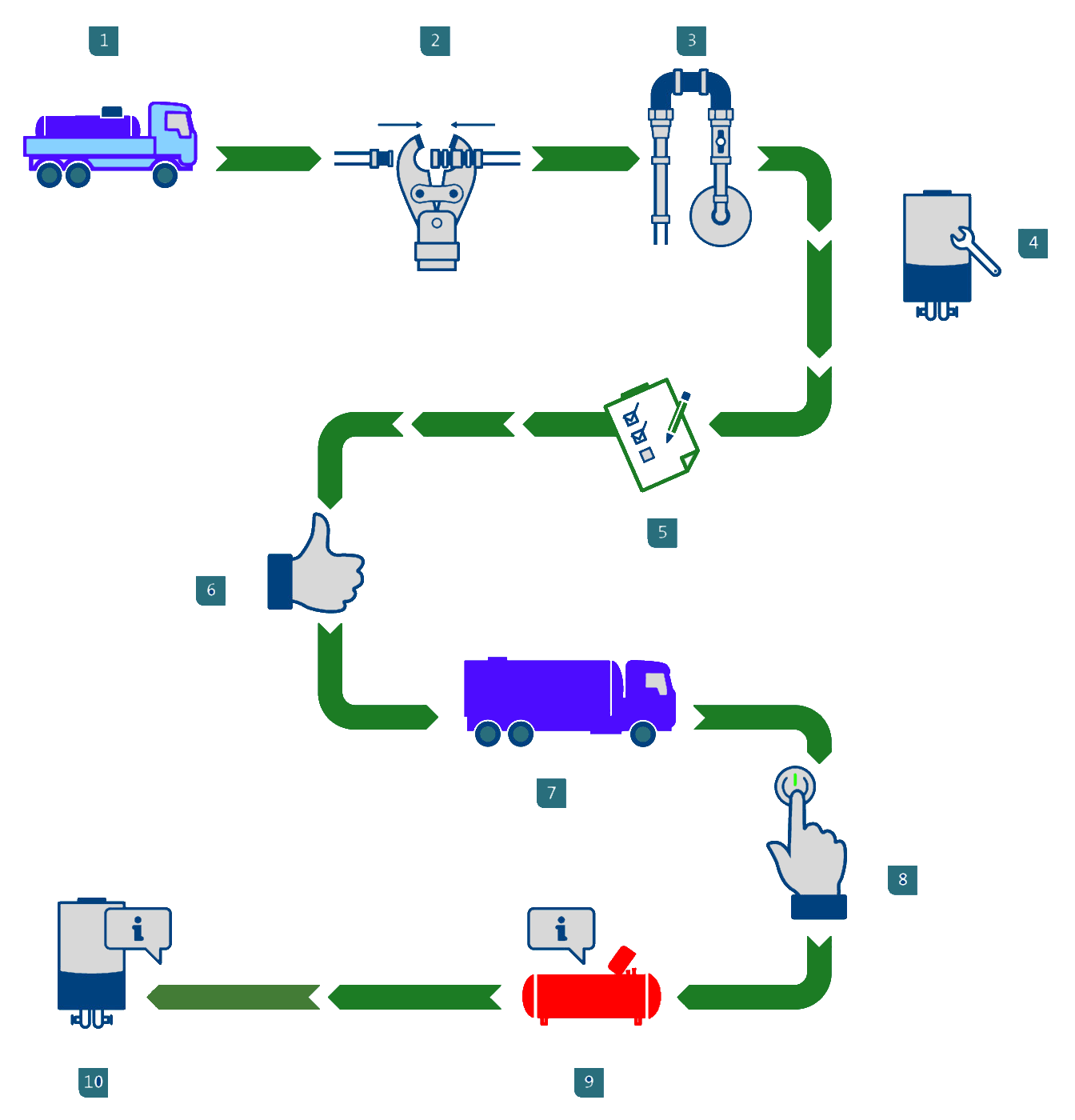

6. Узгодження дати доставки газгольдера
Доставка газової ємності
Монтаж трубопроводу
Введення в будинок
Монтаж системи опалення
Документація з правильного настроювання та встановлення
Перевірка всіх сертифікатів контролю якості, приймання системи
Перше постачання пропан-бутану
Введення в експлуатацію системи постачання
Заправлення газом ємності
Інструкція з опалення
Кількість зрідженого нафтового газу в бочці може відображатися різними способами:
Класичний датчик
Споживачі скрапленого газу можуть бачити відсотковий вміст скрапленого газу у своєму резервуарі за допомогою аналогового індикатора. Він розташований зовні панелі приладів (у випадку наземного резервуара) або під так званою кришкою люка (у випадку підземної установки).
Цифровий датчик
Деякі постачальники LPG пропонують своїм клієнтам цифровий індикатор рівня. В результаті чого, клієнт може не лише зчитувати рівень заповнення, наприклад, через додаток, але й за необхідності автоматично отримувати нагадування про наступну доставку.
Далі ми покажемо вам арматуру резервуара із класичним датчиком:

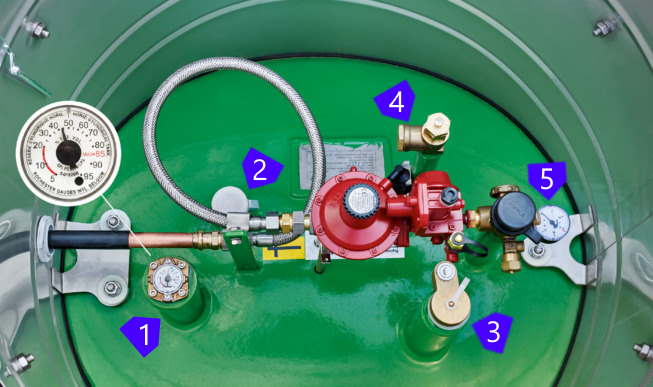

Арматура резервуара для зрідженого газу
Індикатор змісту
Показує рівень наповнення у відсотках. Резервуар зрідженого газу заповнюється тільки на 85%, буфер, що залишився, регулює коливання тиску, пов'язані з температурою. Додаткове маленьке вікно полегшує огляд надземних резервуарах.
Запобіжний клапан
Цей клапан захищає контейнер від надлишкового тиску. Він відкривається автоматично при 15,6 бар і знову закривається, коли тиск падає нижче цього значення.
Заправний клапан
Заправний клапан є сполучним фітингом для заправного шланга цистерни.
Клапан вилучення рідини
Клапан відбору рідини використовується для випорожнення резервуарів або для спеціальних застосувань на комерційних та промислових підприємствах. Він оснащений заглушкою. Для захисту від ненавмисного відкривання маховик завжди викручений (висить на клапані).
Клапан для відбору проб газу із захистом від переповнення
відбору проб газу має маховик, пристрій захисту від переповнення, манометр зі шкалою від 0 до 25 бар, контрольний штуцер із ущільнюючою кришкою та штуцер із лівим різьбленням, на який насаджений регулятор тиску.
Різні законодавчі вимоги та заходи, що випливають з них, забезпечують безпеку використання резервуарів для газу навіть у зонах затоплення. Усі відповідні рекомендації записані у "Технічні правила для зрідженого газу" (ТПСГ). ТПСГ описує правильне поводження з джерелом енергії, встановлення та обслуговування відповідних сумісних систем та містить відповіді на такі питання, як:
Де може бути розташований резервуар для зрідженого газу?
Як часто його перевіряти?
Кому дозволено їх оглядати?
Ці специфікації необхідні для того, щоб гарантувати безпечну роботу та поводження з системою. Крім того, користувач отримує докладні інструкції щодо системи зрідженого газу перед введенням резервуара в експлуатацію. Регулярне технічне обслуговування спеціалістами забезпечують постійну безпечну роботу. Крім того, багато постачальників зрідженого газу надають технічну аварійну службу, яка часто доступна цілодобово.
Нижче наводиться важлива інформація щодо заходів безпеки:
Захист від несанкціонованого доступу зазвичай забезпечується приладовою панеллю або кришкою люка, що замикається. Для наземних об'єктів потрібна додаткова огорожа. Підземні резервуари функціонально захищені від механічних пошкоджень ґрунтом.
Резервуари для зрідженого нафтового газу мають бути захищені від пожежної небезпеки. Будівля із зовнішніми стінами з негорючих матеріалів у безпосередній близькості від наземного (або напівназемного) резервуара не становить безпосередньої пожежної небезпеки. Якщо в стіні будівлі є отвори (вікна), через які може випромінюватись тепло на цистерну, у разі пожежі має бути або дотримана безпечна відстань у 3 метри, або повинні бути передбачені додаткові заходи захисту (пластина радіаційного захисту або захисна стіна).
Приміщення та ділянки з ємностями для зберігання ЗВГ повинні бути чітко та постійно позначені такими знаками:
Попереджувальний знак "Попередження про вибухонебезпечне середовище"
Попереджувальний знак «Попередження про легкозаймисті речовини»
Знак заборони «Доступ сторонніх осіб заборонено»
Знак заборони «Заборонено відкрите полум'я, вогонь, відкриті джерела займання та паління»
Забороняється вносити несанкціоновані зміни до системи або поблизу резервуару. Якщо ви хочете змінити, зверніться до постачальника зрідженого газу або дилера резервуара.
LPG практично не має запаху. Для безпеки його користувачів додаються пахучі речовини, щоб можна було відчути будь-який вихід джерела енергії. У цьому діють такі правила поведінки:
Завдяки доданому ароматизатору навіть найменші кількості зрідженого газу інтенсивно пахнуть. Отже, якщо споживачі відчують витік, це в жодному разі не є приводом для паніки. У будь-якому випадку наступні кроки слід виконувати спокійно та розважливо.
Якщо ви відчуваєте запах газу, поблизу не повинно горіти відкрите полум'я, так що гасіть цигарки і не користуйтеся сірниками або запальничками, оскільки навіть через іскри може статися непоправне. Тому ж і не можна вмикати світло, виймати вилки з розеток та користуватися телефоном у будинку.
Свіже повітря знижує концентрацію газів у приміщенні, тому, якщо можливо, відкрийте усі вікна.
Важливо: ніколи не вмикайте вентилятор або витяжку через можливість іскріння!
Закрийте кран відбору проб газу на контейнері та головний запірний пристрій. Клапан розташований або у службовій сполучній коробці зовні будівлі, або безпосередньо після введення трубопроводу в будівлю.

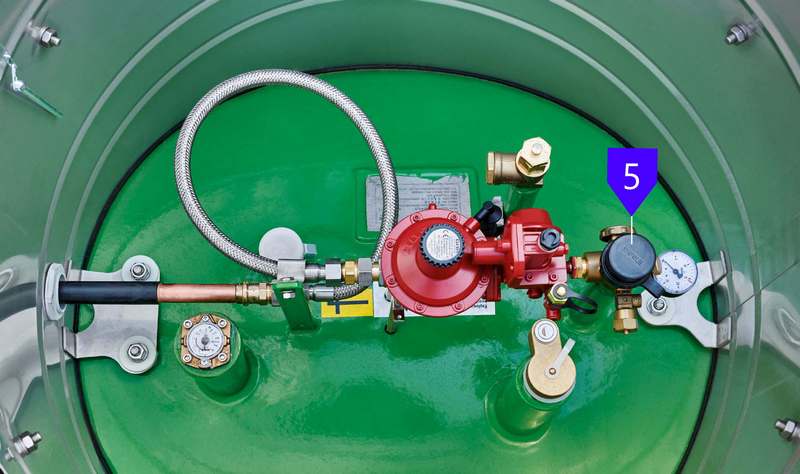

5. Клапан відбору проб газу із захистом від переповнення.
Будь ласка, попередьте сусідів вулицею (двором, ділянкою), щоб вони не дзвонили у двері. Після цього всім потрібно якнайшвидше покинути будинок.
Викликуйте аварійну службу постачальника пропан-бутану.
Цистерна завжди має бути заповнена не менше ніж на 20 відсотків. В основному це пов'язано з технічними причинами: якщо резервуар для скрапленого газу занадто порожній, а потім заливається ЗВГ, раптова зміна тиску може призвести до спрацьовування запобіжного клапана, який повинен бути розблокований фахівцем. Крім того, слід враховувати час доставки свіжого зрідженого газу, який зазвичай становить кілька робочих днів.
