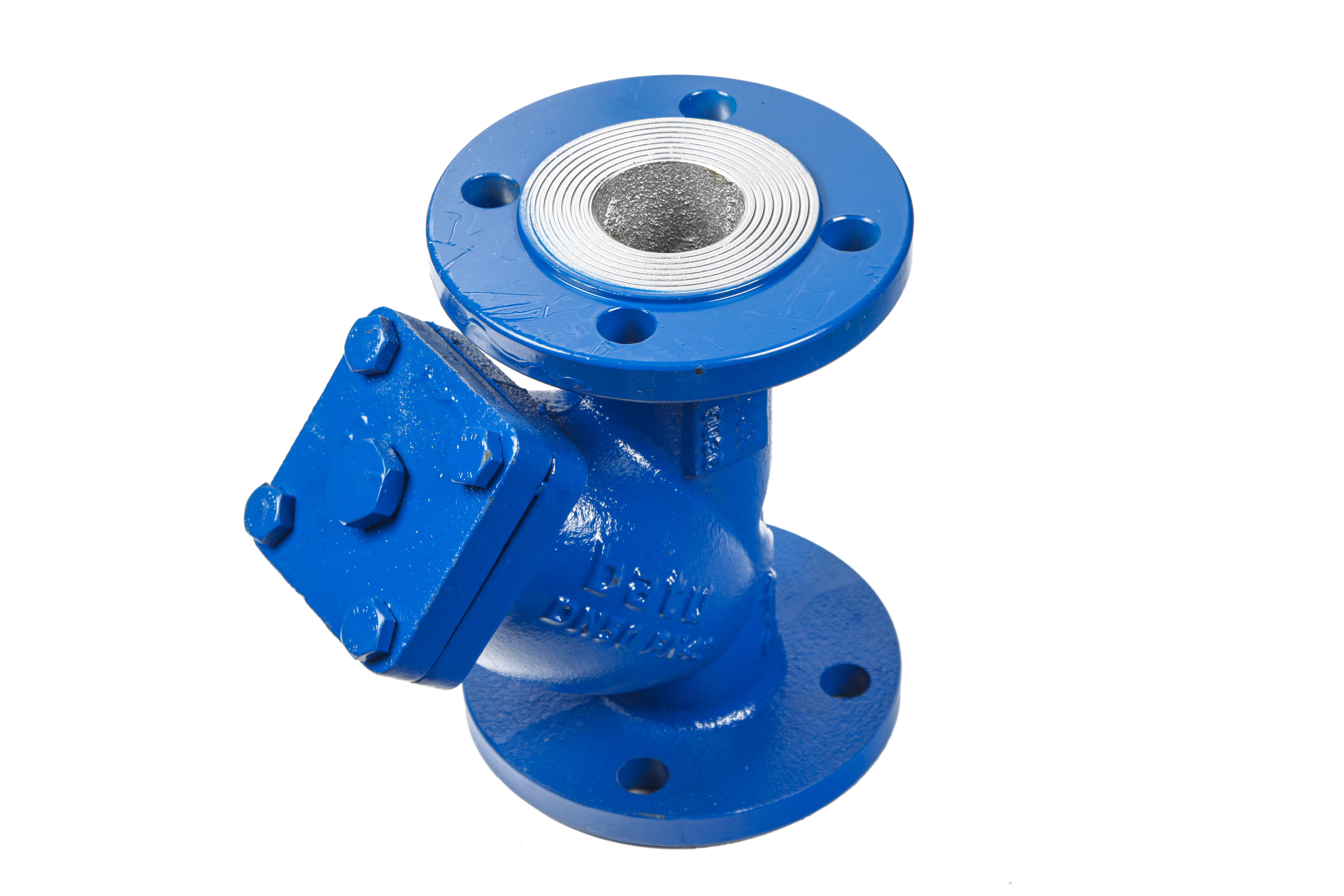

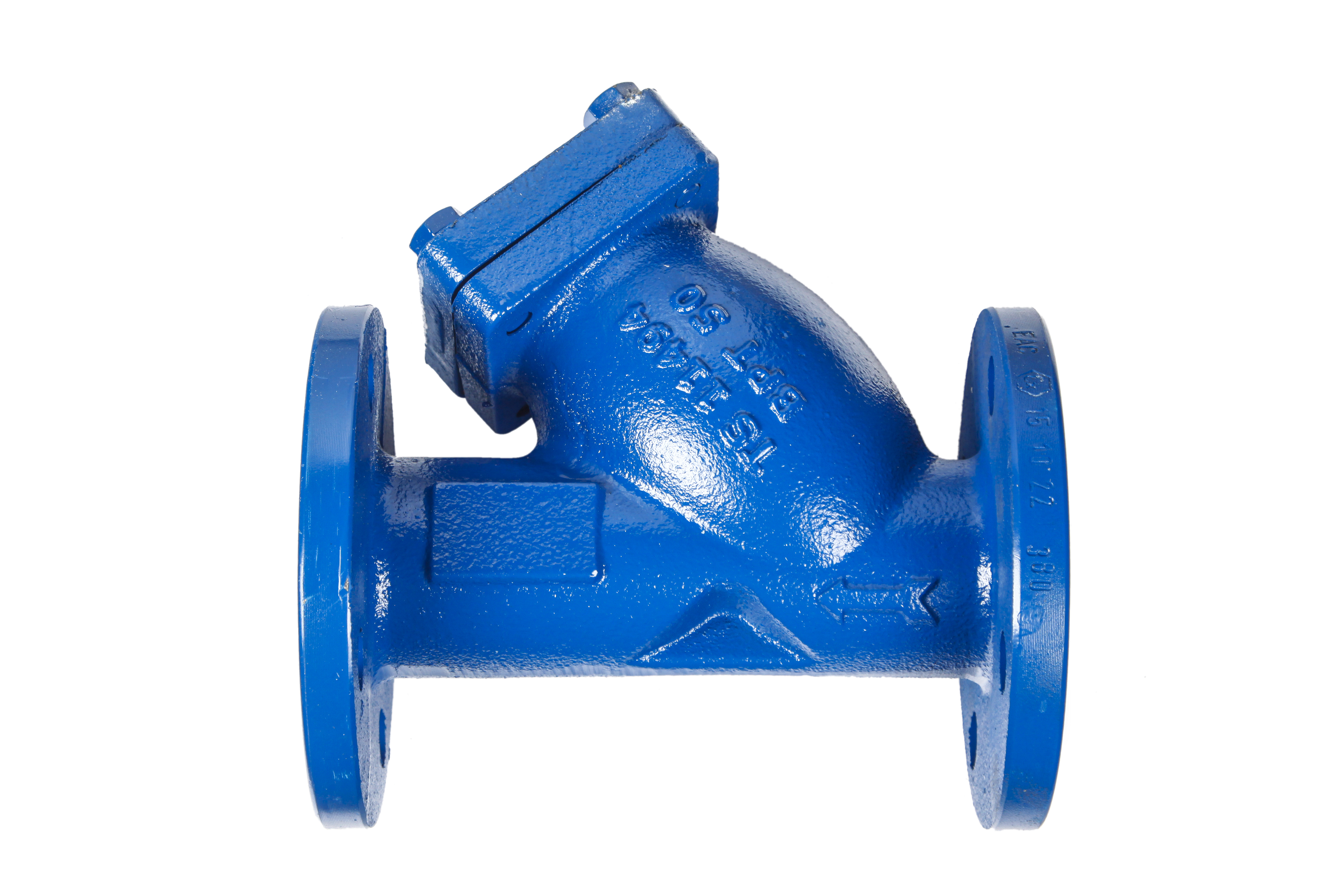

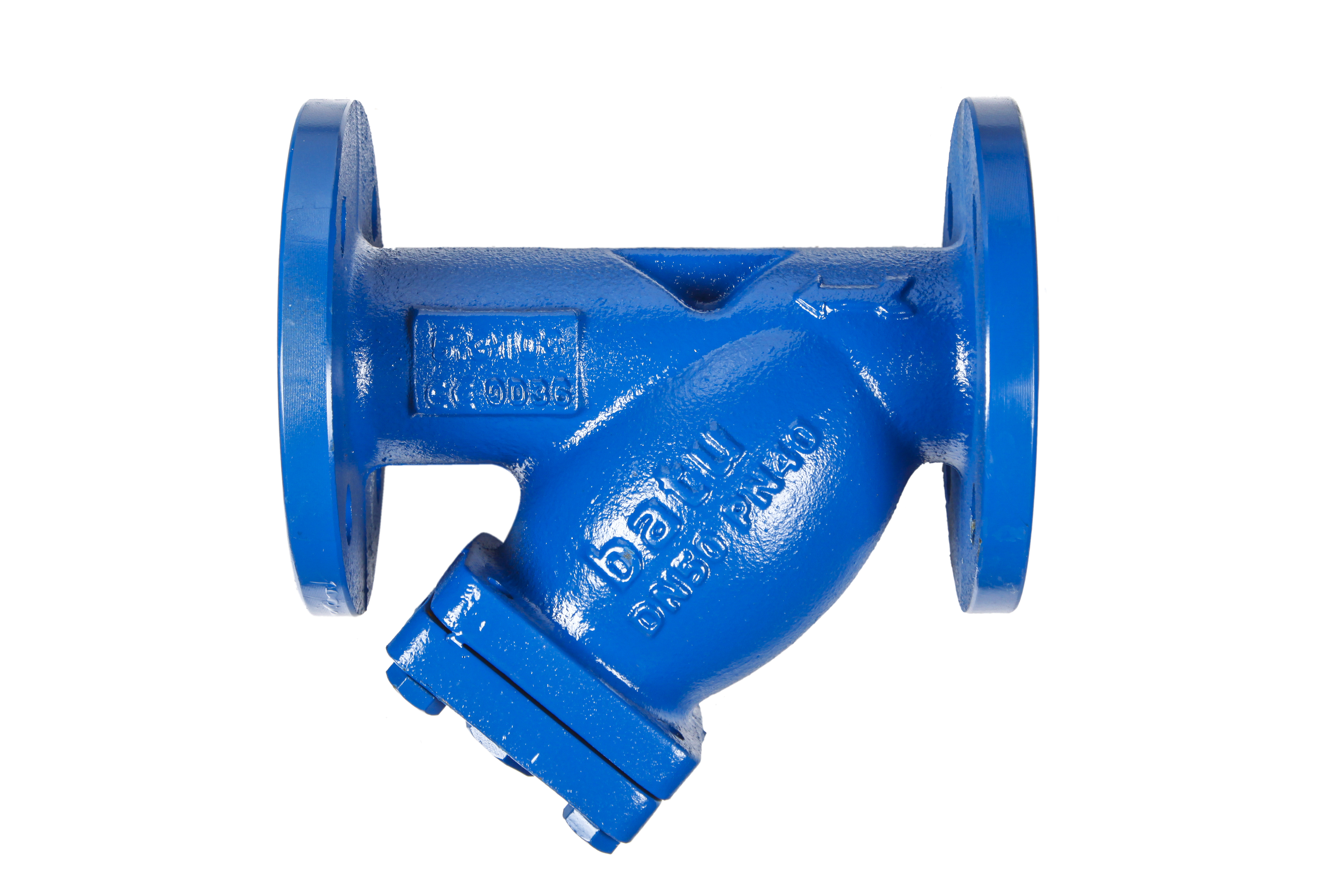

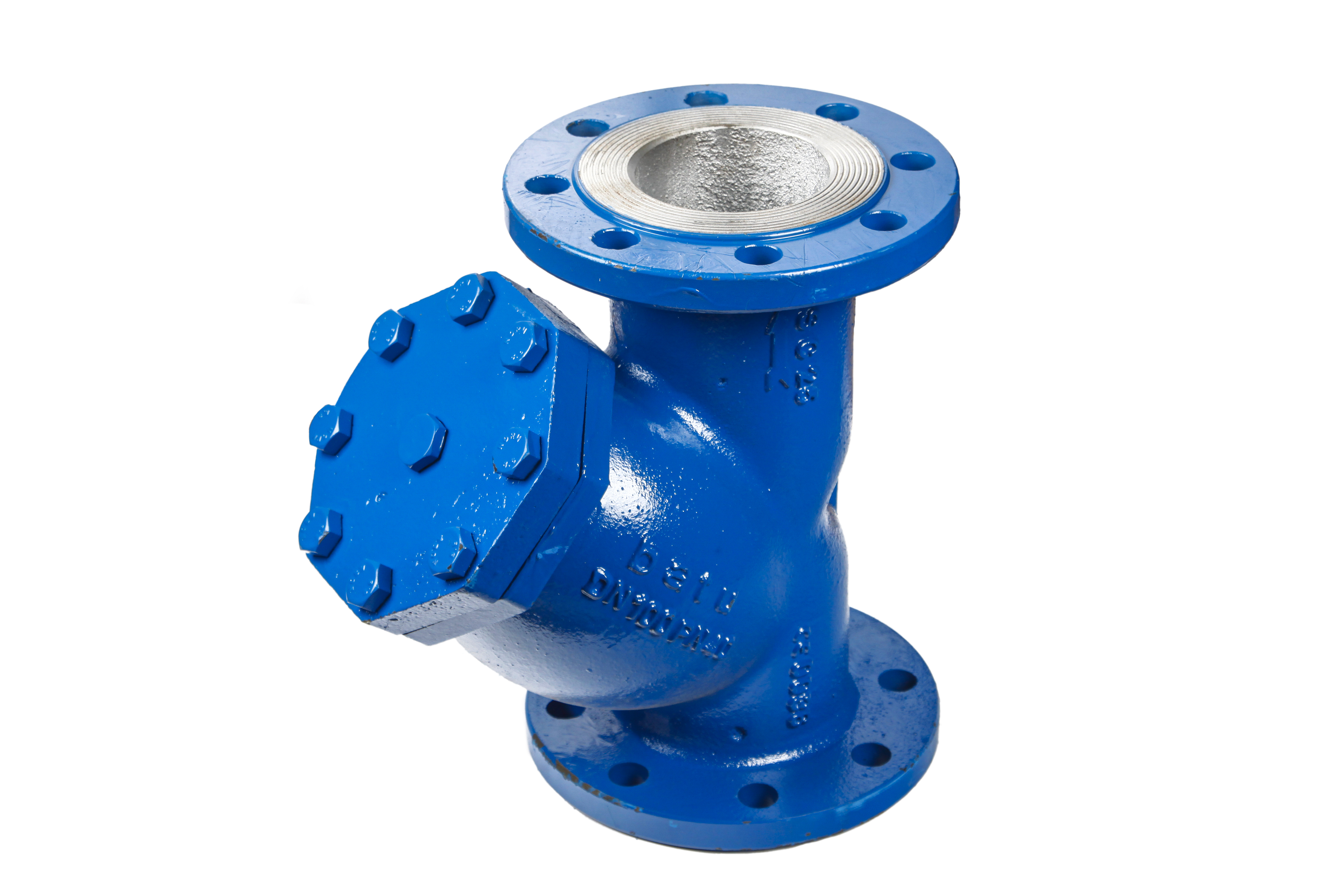

Фланцеві фільтри грубої очистки газу Batu
Сфери застосування
-
PN 16: холодна и гаряча вода, пар и негорючі гази;
-
PN 25/40: природний газ, LPG-LNG, мазут, зжате повітря і інші гази и т. д.

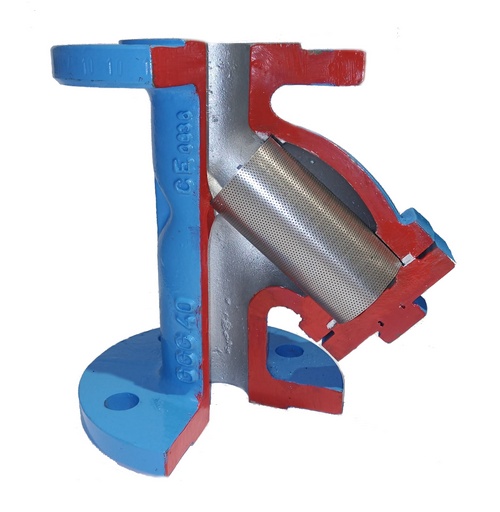

Матеріали
| Позиція № | Описание позиції | Матеріал | |||
|---|---|---|---|---|---|
| 1 | Корпус | GG 25 | GGG 40.3 | GSC25 | 1.4301.-1.4401. |
| 2 | Кришка | GG 25 | GGG40.3 | GSC25 | 1.4301.-1.4401. |
| 3 | Фільтр | 1.4301. | 1.4301. | 1.4301. | PTFE-Teflon |
| 4 | Кришка клапана | C 22 | C 22 | C 22 | 1.4301. |
| 5 | Елемент для герметизації | PTFE-Teflon | PTFE-Teflon | PTFE-Teflon | PTFE-Teflon |
| 6 | Елемент для герметизації | Cu | Cu | Cu | Cu |
| 7 | Болт | 8.8. | 8.8. | 8.8. | 1.4301. |
Габаритні і розміри підключень
| BPT-FL | PN 16 | PN 40 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Діаметр | L | f | D | b | k | К-сть отв. |
I | F | Kg | D | b | k | К-сть отв. |
I | F | Kg | арт. | |
| DN 15 | 1/2" | 130 | 2 | 95 | 14 | 65 | 4 | 14 | 45 | 2,3 | 95 | 16 | 65 | 4 | 14 | 45 | 2,4 | |
| DN 20 | 3/4" | 150 | 2 | 105 | 16 | 75 | 4 | 14 | 58 | 3,8 | 105 | 18 | 75 | 4 | 14 | 58 | 4,0 | |
| DN 25 | 1" | 160 | 2 | 115 | 16 | 85 | 4 | 14 | 68 | 5,0 | 115 | 18 | 85 | 4 | 14 | 68 | 5,2 | 6.15.05_BATU |
| DN 32 | 1 1/4" | 180 | 2 | 140 | 16 | 100 | 4 | 18 | 78 | 7,0 | 140 | 18 | 100 | 4 | 18 | 78 | 7,2 | 6.15.10_BATU |
| DN 40 | 1 1/2" | 200 | 3 | 150 | 16 | 110 | 4 | 18 | 88 | 8,2 | 150 | 18 | 110 | 4 | 18 | 88 | 8,5 | 6.15.15_BATU |
| DN 50 | 2" | 230 | 3 | 165 | 18 | 125 | 4 | 18 | 102 | 12,0 | 165 | 20 | 125 | 4 | 18 | 102 | 12,2 | 6.15.20_BATU |
| DN 65 | 2 1/2" | 290 | 3 | 185 | 18 | 145 | 4 | 18 | 122 | 18,8 | 185 | 22 | 145 | 8 | 18 | 122 | 19,0 | 6.15.25_BATU |
| DN 80 | 3" | 310 | 3 | 200 | 20 | 160 | 8 | 18 | 138 | 27,2 | 200 | 24 | 160 | 8 | 18 | 138 | 27,7 | 6.15.30_BATU |
| DN 100 | 4" | 350 | 3 | 220 | 20 | 180 | 8 | 18 | 158 | 43,8 | 235 | 24 | 190 | 8 | 22 | 162 | 44,0 | 6.15.35_BATU |
| DN 125 | 5" | 400 | 3 | 250 | 22 | 210 | 8 | 18 | 188 | 64,0 | 270 | 26 | 220 | 8 | 26 | 188 | 65,0 | 6.15.36_BATU |
| DN 150 | 6" | 480 | 3 | 285 | 22 | 240 | 8 | 22 | 212 | 78,0 | 300 | 28 | 250 | 8 | 26 | 218 | 80,0 | |
| DN 200 | 8" | 600 | 3 | 340 | 24 | 295 | 12 | 22 | 268 | - | 375 | 34 | 320 | 12 | 30 | 285 | - | |
-
Тип: BPT-FL;
-
DN 15 - DN 200;
-
PN 16 / 25 / 40;
-
Фланцевий;
-
Розміри: TS 11494/EN 558;
-
З'єднання: EN 1092-1 /2;
-
Робочий тиск: PN 16-25-40;
-
Рабоча температура: PN 16:.-10 °С/.+300 °С;
-
PN 40:.-40 °С/.+400 °С.
Вартість: уточнюйте
