Фланці для газових труб COPRIM

Газові труби можуть з'єднуватися різними способами - різьбовим, зварюванням встик або при врізанні однієї труби в іншу, за допомогою газових фланців. Фланці для труб застосовуються на магістральних ділянках газопроводу, де необхідно з'єднати трубу великого діаметру, а також у місці примикання лінії до редуктора, засувок та іншого обладнання, яке також оснащене фланцями.

Що таке газовий фланець?

Фланці для труб – це сполучні деталі у формі плаского кола, іноді квадрата, з великим центральним отвором та рядом невеликих отворів під кріплення по периметру. Ряд виробів (крани, клапани, засувки) випускається з фланцями на кінцях, але фланці для газових труб зазвичай купуються окремо. Основний критерій вибору – відповідність діаметра основного отвору фланця газового діаметру труби.

Фланці для газових труб у той чи інший спосіб кріпляться до їх торців. Потім відрізки труби або інші елементи газопроводу, які необхідно з'єднати, притискаються один до одного фланцями через прокладку ущільнювача. Отвори під кріплення поєднуються, в них вставляють болти, шпильки. Щоб забезпечити герметичне кріплення з рівномірним ущільненням по всьому периметру, болти затягують не послідовно, по колу, а хрест-навхрест, спочатку одну пару протилежних один одному, потім іншу.

Фланці труб затребувані, оскільки дозволяють створити роз'ємне з'єднання. Це важливо, якщо трубопровід потребує обслуговування, ремонту, прочищення. Герметичність забезпечують ущільнювальні прокладки. Це з'єднання підходить для встановлення в трубопровід запірно-регулюючої арматури, підключення до нього ємностей, обладнання.

Різновиди фланців для труб

Фланці для труб мають різні конструктивні особливості:

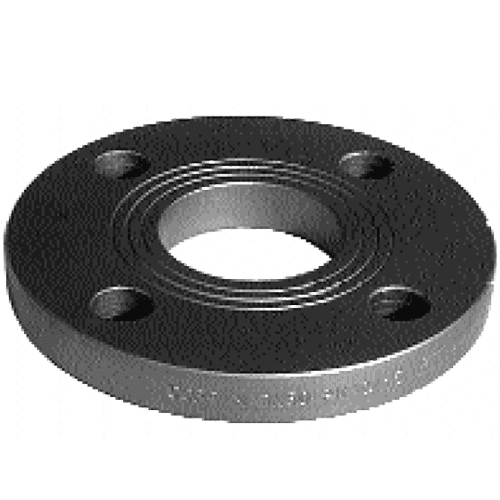

• пласкі приварні, кріпляться до основної труби парою зварених швів;

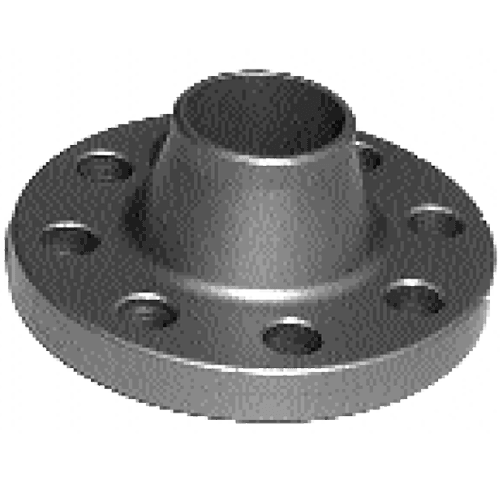

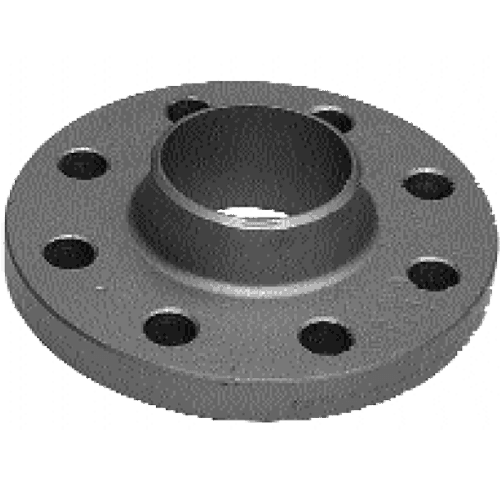

• комірні, з невеликим виступом-спідницею, який спрощує та прискорює монтаж, оскільки достатньо одного зварного шва забезпечує більш надійне з'єднання з трубою;

• вільні, з 2 частин – кільця, що приварюється до труби, та самого фланця, який легко монтується та демонтується.

Комірні деталі дорожчі за пласкі за рахунок більшої витрати металу і більш складної технології виробництва, але зручніше в роботі.

Фланці для труб виготовляються із різних сортів сталі, чавуну. Від матеріалу залежать можливості використання з тим чи іншим робочим середовищем, діапазон робочих температур. Кожен фланець для газової труби бренду COPRIM виготовлений із вуглецевої сталі А105, яка зберігає свої властивості при температурі до 425°. Також фланці газові відрізняються номінальним тиском, ANSI тиск вимірюється в фунт-силах на квадратний дюйм (psi). 1 psi приблизно дорівнює 0,069 бар, 150 psi відповідає 10,3 бар або 1,03 МПа. Номінальний тиск (PN) вказується в кгс/см2, 1 кгс/см2=0,98 бар або 0,098 МПа.

TESTRITE пропонує фланці для газових труб COPRIM, пласкі та комірні, різного діаметру та класу тиску.
