Манометри для вимірювання тиску газу

У процесі зберігання газу в ємностях, його транспортування газопроводом важливо контролювати тиск. Виміряти його дозволяє манометр для газу (напоромір), він реагує на надлишковий тиск, що виникає у замкнутій системі.

Конструкція та принцип дії манометра для газу

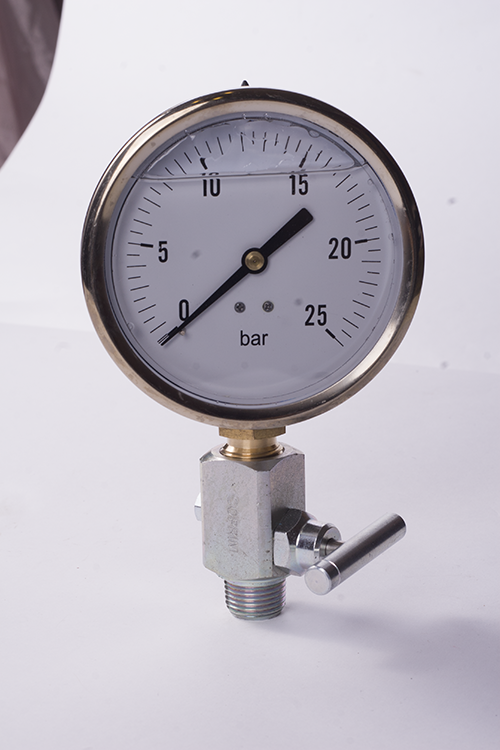

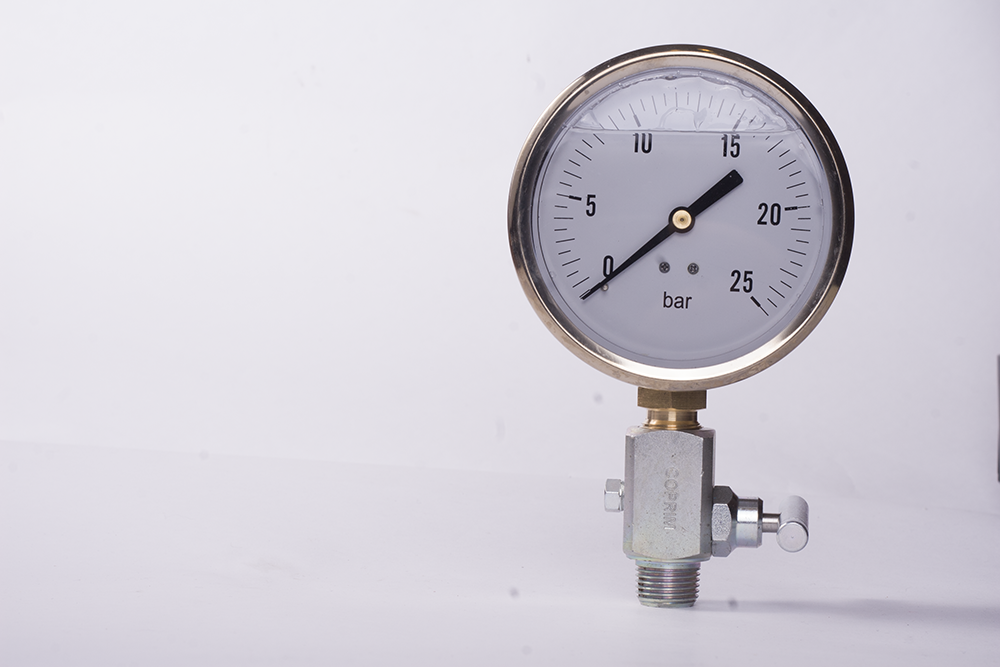

Манометр – це прилад, що нагадує механічний годинник, у круглому (циліндричному) металевому корпусі, заскленому спереду. Під склом знаходиться кругова шкала зі стрілкою.

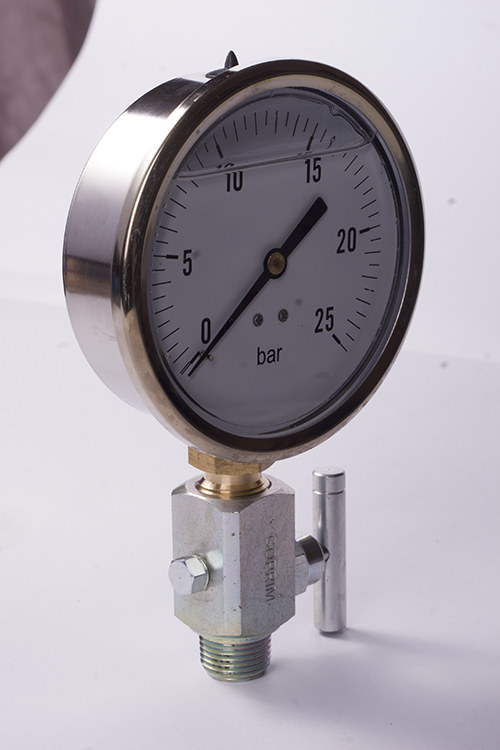

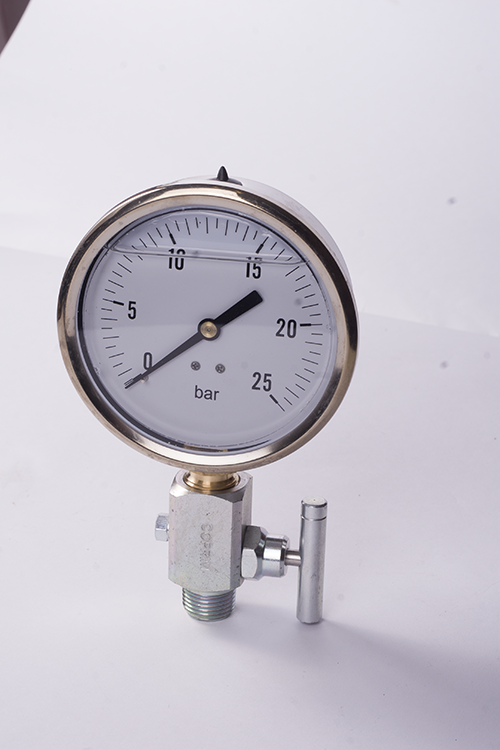

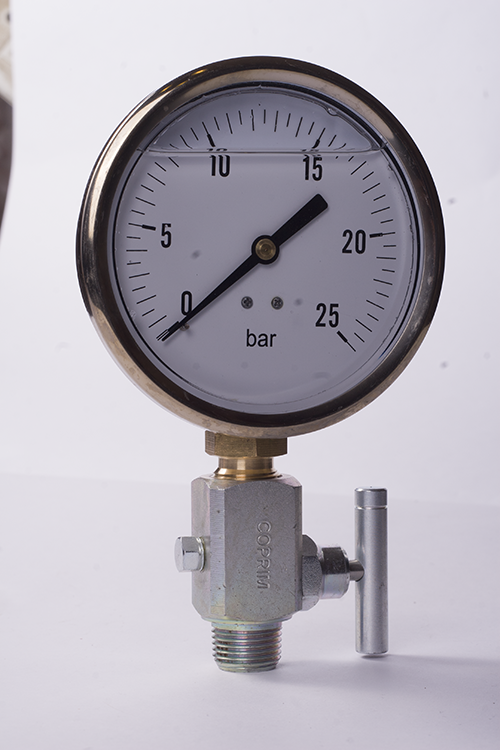

Від корпусу манометра для вимірювання тиску газу відходить штуцер – патрубок з різьбленням для приєднання до ємності або системи, заповненої газом. Зазвичай таке під'єднання виконується через спеціальний кран, який дозволяє перекрити газ та здійснити продування манометра або від'єднати його для ремонту, перевірки. Коли кран відкритий, газ направляється в штуцер і тиск на механізм напороміра для газу. Якщо надлишковий тиск, стрілка відхиляється на кілька поділів, пропорційно силі напору.

Найбільш поширені різновиди манометрів – діафрагмовий та пружинний. Першим чутливим елементом є мембрана, яка деформується під натиском робочого середовища і через передавальний механізм відхиляє стрілку. Такі прилади зручні для в'язких рідин. Манометри для вимірювання тиску газу зазвичай є пружинними.

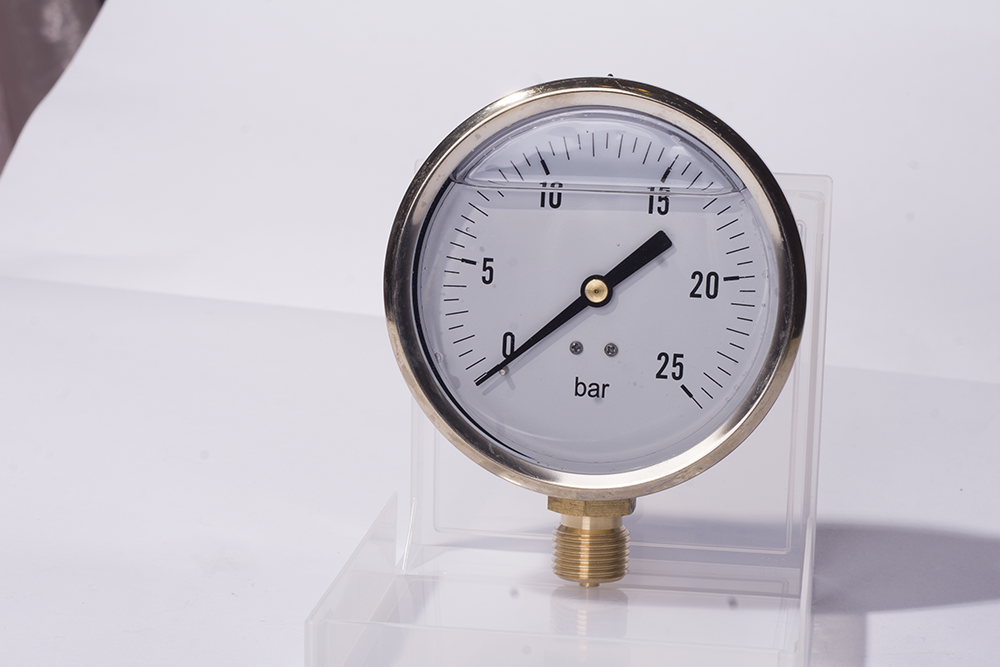

Металічна (зазвичай латунна) трубчаста пружина тонка, порожня, вигнута. Один кінець повідомляється з вихідним отвором штуцера, інший, вільний, запаяний. Коли в трубку Бурдона надходить газ, вона намагається розпрямитися під його тиском, а при зменшенні тиску знову згинається, вільний кінець відхиляється і через важільно-зубчасту передачу рухає стрілку. Переміщення в'язких рідин по трубці невеликого перерізу важко, а ось для газу, водяної пари така конструкція відмінно підходить. При стрибках тиску пружинний механізм швидко зношується, пом'якшити ці перепади, частково погасити вібрацію допомагає гліцерин, яким заповнюють корпус.

Різноманітності манометрів для вимірювання тиску газу

Маноміри для газу класифікують за низкою ознак:

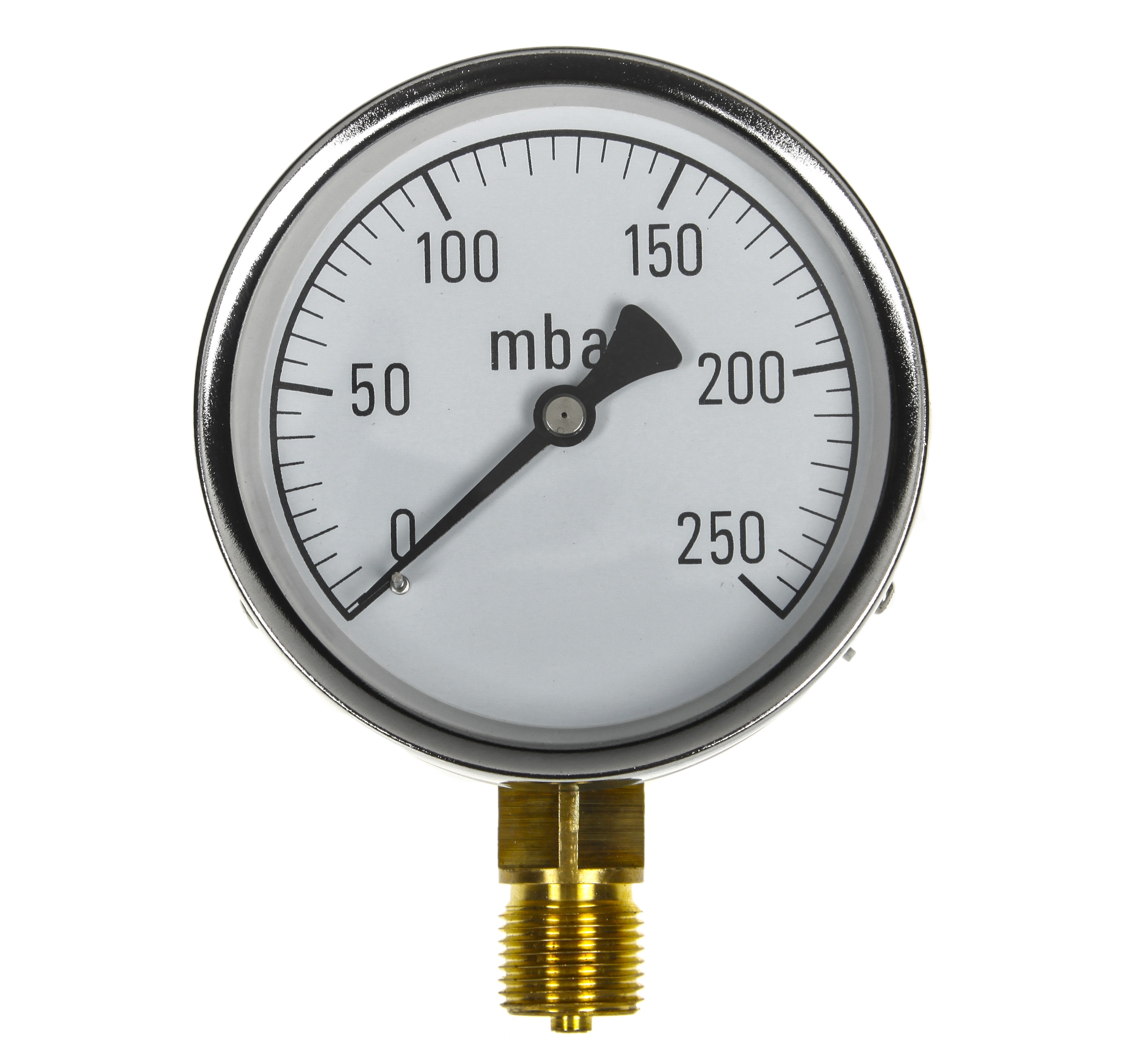

• за діапазоном вимірювань – напороміри для газу низького тиску (шкала в мілібарах) та манометри високого тиску (барах, кілобари);

• за класом точності, газові манометри для цистерн, резервуарів відносяться до класів 1-2,5 од.;

• за робочим середовищем – загального призначення та спеціальні (для пропану, кисню, ацетилену, аміаку), призначення можна визначити за кольором корпусу;

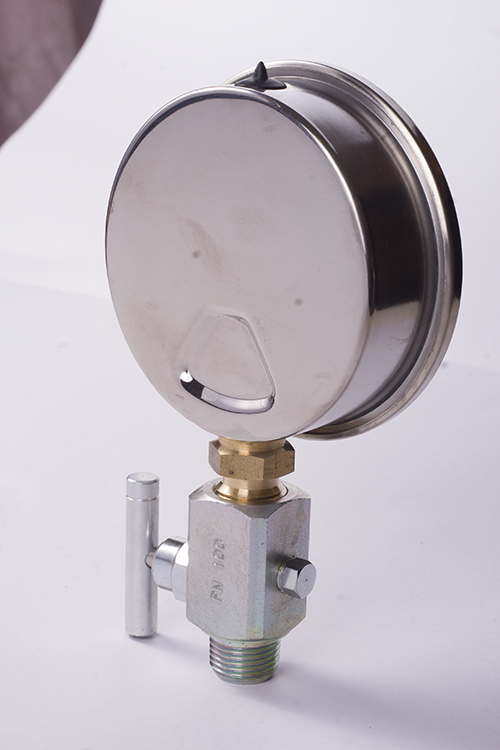

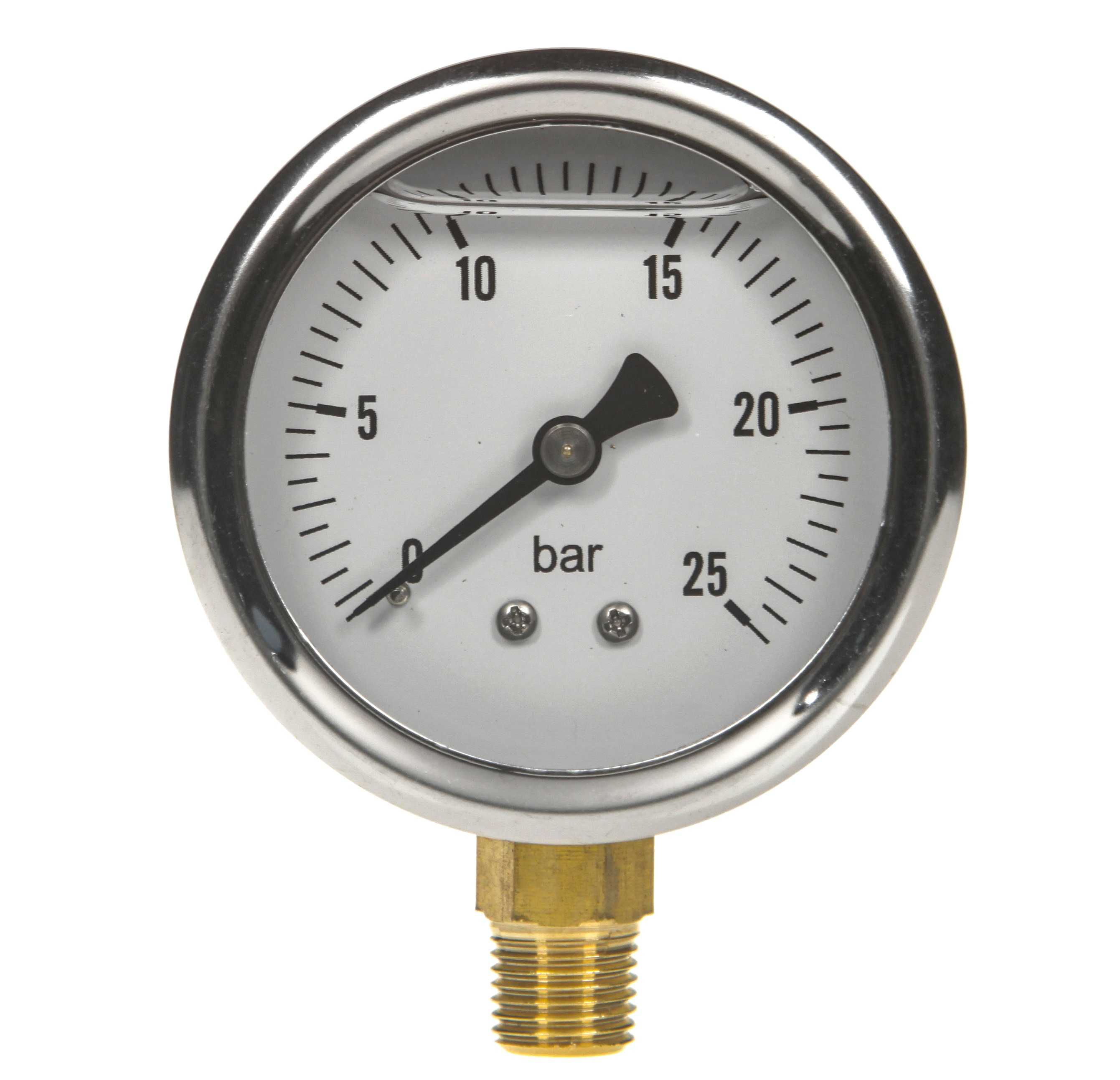

• за розташуванням штуцера – з радіальним кріпленням (штуцер знизу) та тиловим (штуцер ззаду);

• за особливостями виконання – у вібростійкому, вибухозахищеному, корозійностійкому корпусі.

Також напороміри для газу розрізняються матеріалом механізму та корпусу, його діаметром, діаметром приєднання.

Особливий різновид манометрів для газу – електроконтактні, використовуються в системах автоматизації. Коли тиск підвищується до критичного значення, електричний ланцюг замикається, активується механізм аварійного скидання тиску або вмикається оповіщувач. Також такі манометри реагують на критично низький тиск.

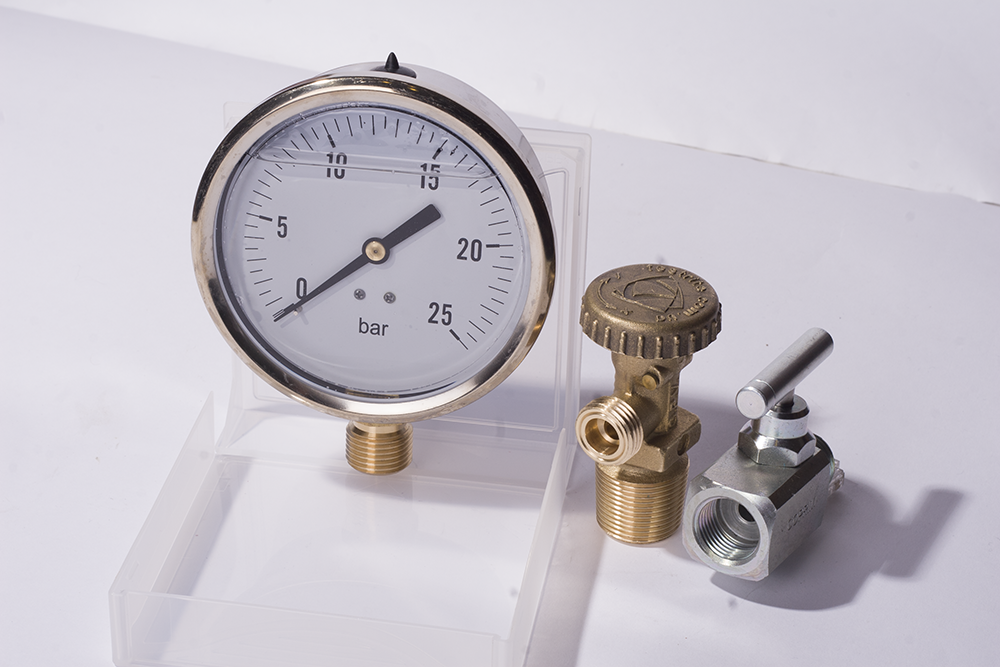

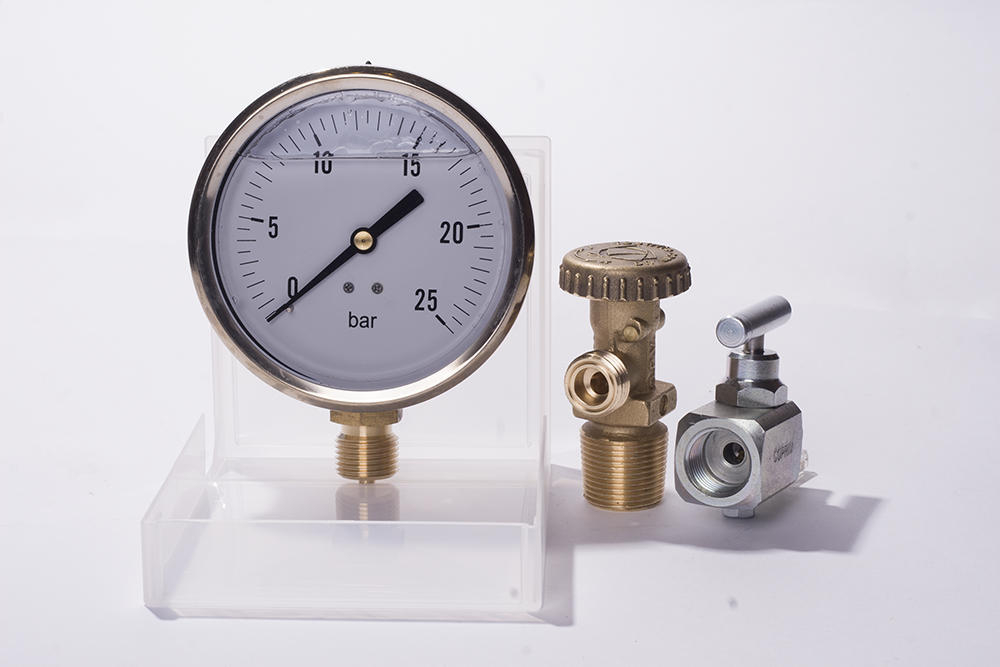

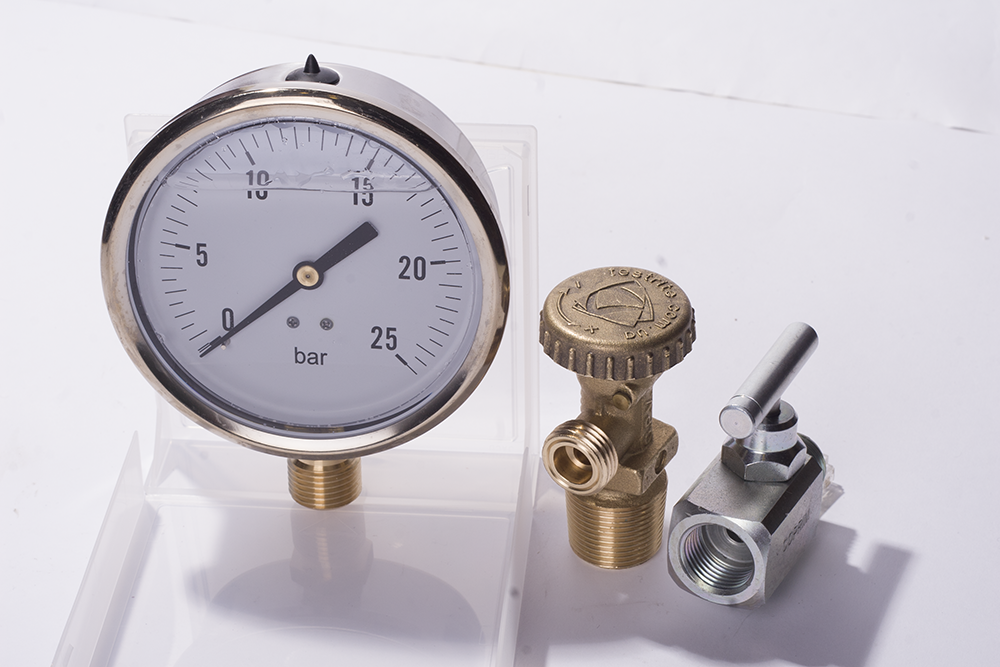

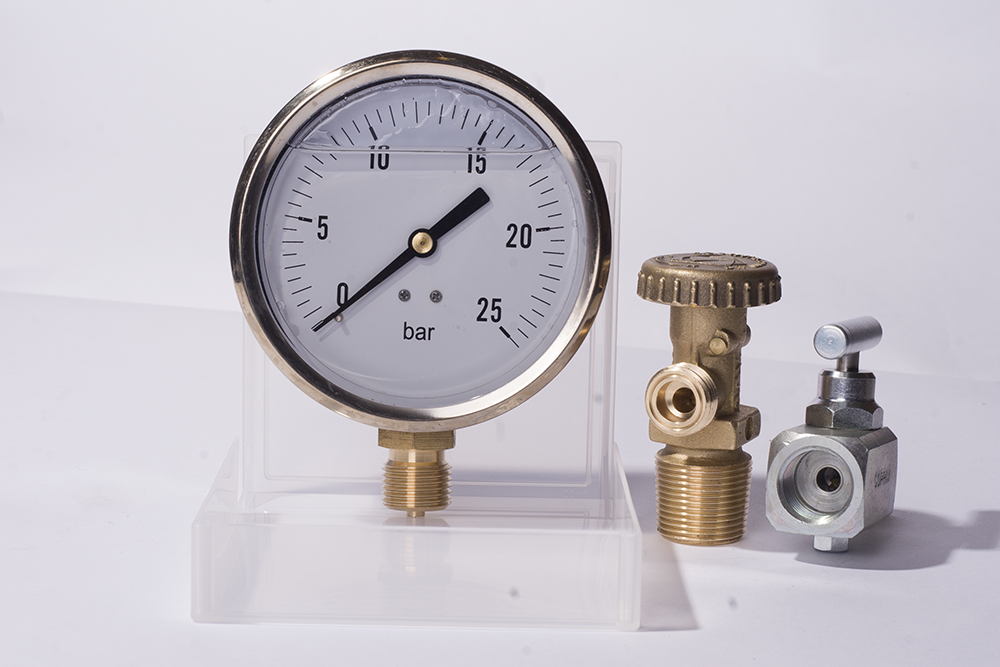

Компанія TESTRITE пропонує манометри (напороміри) для газу низького (до 250 мбар) та високого (до 25 бар) тиску, для газгольдерів та цистерн, стійкі до корозії та вібрації, з можливістю експлуатації у широкому діапазоні температур робочого та навколишнього середовища. Також у продажу представлені манометричні крани для їх приєднання.
