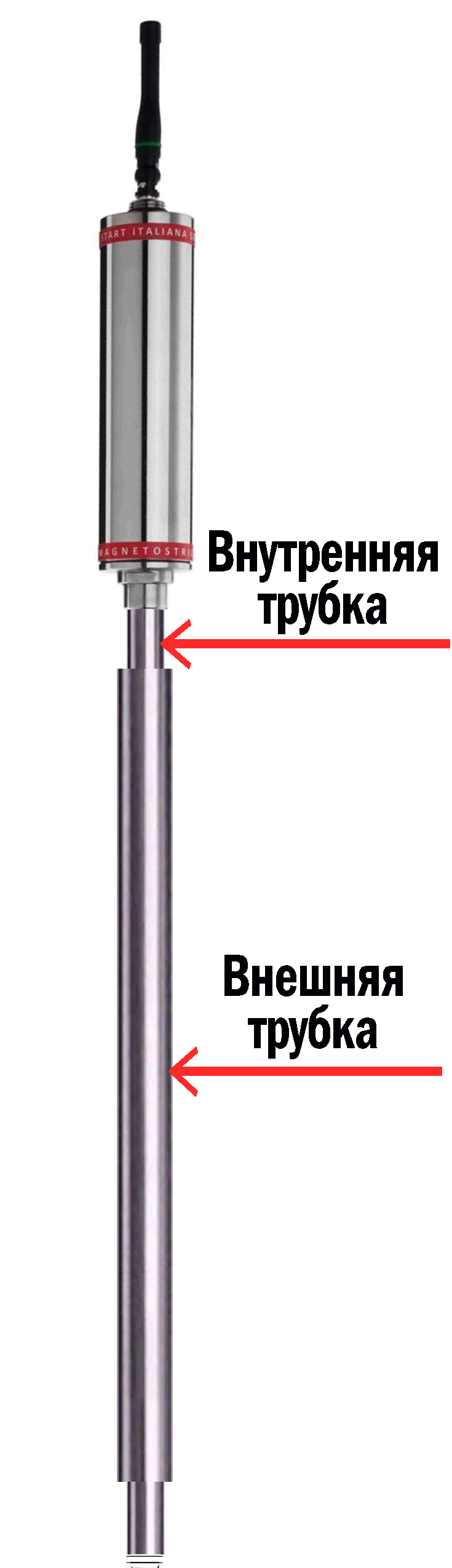

Рівнемір для світлих нафтопродуктів Start Italiana XMT-SI-RF LPG

Робота магнітострикційної системи вимірювання рівня нафтопродуктів заснована на принципі названому Ефект Відемана” і дозволяє тривалі та високоточні вимірювання рівня рідин.

Датчик рівня рідини (рис. 1) складається з:

• А - мікропроцесорної електронної плати, поміщеною в клемну коробку.

• Б - стрижня з нержавіючої сталі, що містить магнітострикційний провід.

Ефект Відемана (рис. 2):

• По дроту, за допомогою електронного ланцюга, надсилається електронний імпульс.

• Імпульс рухається вздовж магнітострикційного дроту.

• Коли імпульс досягає магнітного поля поплавця, магнітострикційному проводі відбувається спотворення.

• Взаємодія між електричним імпульсом та спотворенням створює акустичну хвилю, яка віддзеркалюється назад до передавача.

• Час, що пройшов між імпульсом збудження та виявленням повернення імпульсу визначає рівень рідини усередині резервуару. Найменший час відповідає вищого рівня рідини.

ЗАГАЛЬНІ ТЕХНІЧНІ ДАНІ:

• Електронний мікропроцесор.

• Дистанційна діагностика, технічне обслуговування та конфігурування.

• Легка заміна датчика без виймання стрижня.

• Кріплення до резервуару: стандартний, регульований сальник

• Стержень із нержавіючої сталі AISI304.

• Ступінь захисту IP68. (XMT версія)

• Сертифікація: ATEX CESI та INERIS

• Обчислення:

  • рівня продукту 0,1 мм;

  • наявності води 0,1 мм;

  • Середня температура продукту (до 10 цифрових датчиків)

• Стандартна точність вимірювання: ± 0,5 мм

• Точність вимірювання температури: ± 0,2 ° C (у діапазоні -20°+70°C)

• Температура навколишнього середовища для вибухозахищеності: від -40 ° C до 60 ° C

ОСНОВНІ ХАРАКТЕРИСТИКИ

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

1. Стержень із нержавіючої сталі AISI304 – довжина від 200 мм до 12000 мм.

2. Різьбове з'єднання, регульоване 2“G-M

3. Клемна коробка (IP68)

4. Нікельований, латунний кабельний сальник

5. Поплавки "Spansil" (диметр - 50 мм)

КРІПЛЕННЯ ДО РЕЗЕРВУАРУ

Різьбовий, регульований сальник від ½» NPT до ¾" NPT або інше кріплення 2“ G-M (за запитом).

ЕЛЕКТРИЧНЕ З'ЄДНАННЯ

Кабельне введення Eexd1/2» NPT (IP68)

Стержень AISI 304

• Ø 14x1 мм – максимальна довжина 3500 мм

• Ø 14x1,5 мм – максимальна довжина 6000 мм

• Ø 16x3 мм – максимальна довжина 12.000 мм

• (Можливі різні матеріали/габарити – на замовлення)

КЛЕМНА КОРОБКА

Пофарбована, вибухобезпечна клемна коробка (IP68)

ПОПЛАВКИ

Поплавки “Spansil”, що не прилипають, діаметром 50 мм

(Можливі різні матеріали/габарити – на замовлення)

ДІАПАЗОН ТЕМПЕРАТУР

Рідина: -45 ° C +130 ° C; Голова: -25°C +85°C; ATEX: від -25 ° C до +60 ° C

В'ЯЗКІСТЬ

В'язкість < 100 Cс

КАБЕЛЬ

Витий кабель з подвійним екрануванням, стійкий до вуглеводнів, у кожусі не тонше ø10 мм, модель FRXHH2R NPI 2x2x0, 50

ЖИВЛЕННЯ

9-30 Vcc, зовнішні

ІТЕРФЕЙСИ

Стандартний: RS 485

Спеціальний: аналоговий 4-20 мА, 4 дроти

ПОПЛАВКИ

Стандартна модель магнітострикційної системи вимірювання оснащується двома поплавцями з такими характеристиками:

КІЛЬКІСТЬ ПЛАВНИКІВ І ЇХ РОЗМІЩЕННЯ НА ВИМІРЮВАЛЬНОМУ СТЕРЖНІ

Датчик може працювати з:

• двома поплавцями для визначення наявності води та продукту;

• одинарним поплавком для визначення наявності продукту;

• Якщо в процесі роботи поплавці не впізнаються, з'явиться повідомлення про помилку “ERROR 1“ або “PROBE ERROR“.

• Поплавці повинні бути встановлені так, як зазначено на малюнку 4. Забарвлена частина повинна бути зверху.

• У разі заміни поплавців, поплавок для вимірювання рівня продукту (червоний) має бути вище поплавка для виміру води (синій). Після встановлення поплавців необхідно закрутити делринову пробку.

МОНТАЖ ВИМІРЮВАЛЬНОГО СТЕРЖНЯ

• Магнітострикційний датчик рівня повинен бути акуратним витягнутий з упаковки та поміщений у резервуар у вертикальному положенні. Стрижень не повинен піддаватися деформації, ударів та інших ушкоджень.

• На верхню частину стрижня монтується сальник (2“ G-M стандартному виконанні).

• Стержень повинен бути поміщений усередину резервуара з максимальною акуратністю (стрижень повинен торкатися дна резервуара), після чого необхідно закрити регульований сальник з метою фіксації стрижня.

• Підключіть кабель датчика до системи так, як зазначено далі.

МОНТАЖ ДОВГИХ ЗОНДІВ

• Для довгих зондів (довжина > 5000 мм) у процесі установки необхідно використовувати підйомний кран.

• Під час встановлення зонда в резервуар для запобігання деформації рекомендується під час підняття підтримувати середину зонда.

• Для більшої зручності та безпеки підйому можна використовувати жердину з вилкою на кінці.

НЕВИМІРЮВАНА ЗОНА

Невимірювана зона це та частина резервуара, де не можна виміряти точний рівень рідини:

• У найнижчій позиції водяний поплавець (висота 50 мм) стосується дна резервуару. Магніт розташований посередині поплавця, тому 25 мм. між магнітом і дном резервуару є незмірною зоною.

• У найнижчій позиції поплавок для вимірювання рівня продукту стосується водяного поплавця. Невимірювана зона для продуктового поплавка складає 75 мм (висота водяного поплавця + висота продуктового поплавка/2).

МАРКУВАННЯ ТА СЕРІЙНИЙ НОМЕР

• Кожен зонд має унікальний серійний номер, Котрий також є ідентифікаційною адресою зонда.

• Серійний номер потрібний під час консольної або програмного налаштування.

• Серійний номер записано на наклейці, на верхній кришці.

Визначення габаритів стержня

• L1 (мм) – загальна довжина стрижня (L2+H+250 мм)

• L2 (мм) – внутрішній діаметр резервуара

• H (мм) – висота з'єднуючої труби Загальна довжина зонда визначається підсумовуванням внутрішнього діаметра резервуару (L2), висоти сполучної труби

ВИБІР ТИПУ МОНТАЖУ

ЕТАПИ УСТАНОВКИ:

Магнітострикційна система вимірювання рівня нафтопродуктів може поставлятися в зібраному або в розібраному вигляді, та упакована в коробки. Рекомендується ретельно перевіряти цілісність упаковки.

1. При знятті упаковки уникайте деформації елементів системи.

2. Стандартна комплектація вимірювальної системи включає в себе ковзне кріплення “gas M” (2 дюйми) та вмонтований поплавець, що дозволяє легке зміщення по дводюймовому кріпленню, що полегшує процес монтажу системи у резервуар. Це означає, що зонд не потребує розбирання для приміщення в резервуар.

3. Зонд необхідно розміщувати якомога ближче до центр резервуару. Бажано розміщувати зонд якнайдалі від місця затоки продукту.

4. Зонд необхідно монтувати так, щоб його корпус знаходився якомога вище. Це допоможе уникнути його затоплення.

5. Для підвищення жорсткості кріплення стрижня рекомендується використовувати дводюймовий зовнішній пристрій для підйому.

6. Перед зануренням зонда в резервуар, переконайтеся в правильному розташуванні поплавків та кріплення на кінці стрижня.

7. Акуратно підніміть і занурте зонд у резервуар.

8. Помістіть зонд у дводюймовий затвор резервуару та акуратно опустіть його на дно, залишивши зазор в 10 мм між кінцем зонда та дном резервуару (це дозволить уникнути деформації стрижня).

9. Всередині резервуару зонд повинен перебувати в вертикальне положення. Стрижень (всередині резервуару) не повинен гнутися або зазнавати ударів.

10. Затягніть регульоване кріплення на стрижні до упору. Приєднайте кабелю зонда як вказано далі.

11. Підключіть зонди так, як зазначено в розділі “ЕЛЕКТРИЧНИЙ МОНТАЖ”.

B – поплавець для вимірювання рівня продукту

С – поплавець для вимірювання рівня води

ІНТЕРФЕЙС ЗВ'ЯЗКУ - RS 485

Многоточковий зв'язок з максимальним споживанням 30мА. Послідовне з'єднання дозволяє підключити до 32 зондів.
