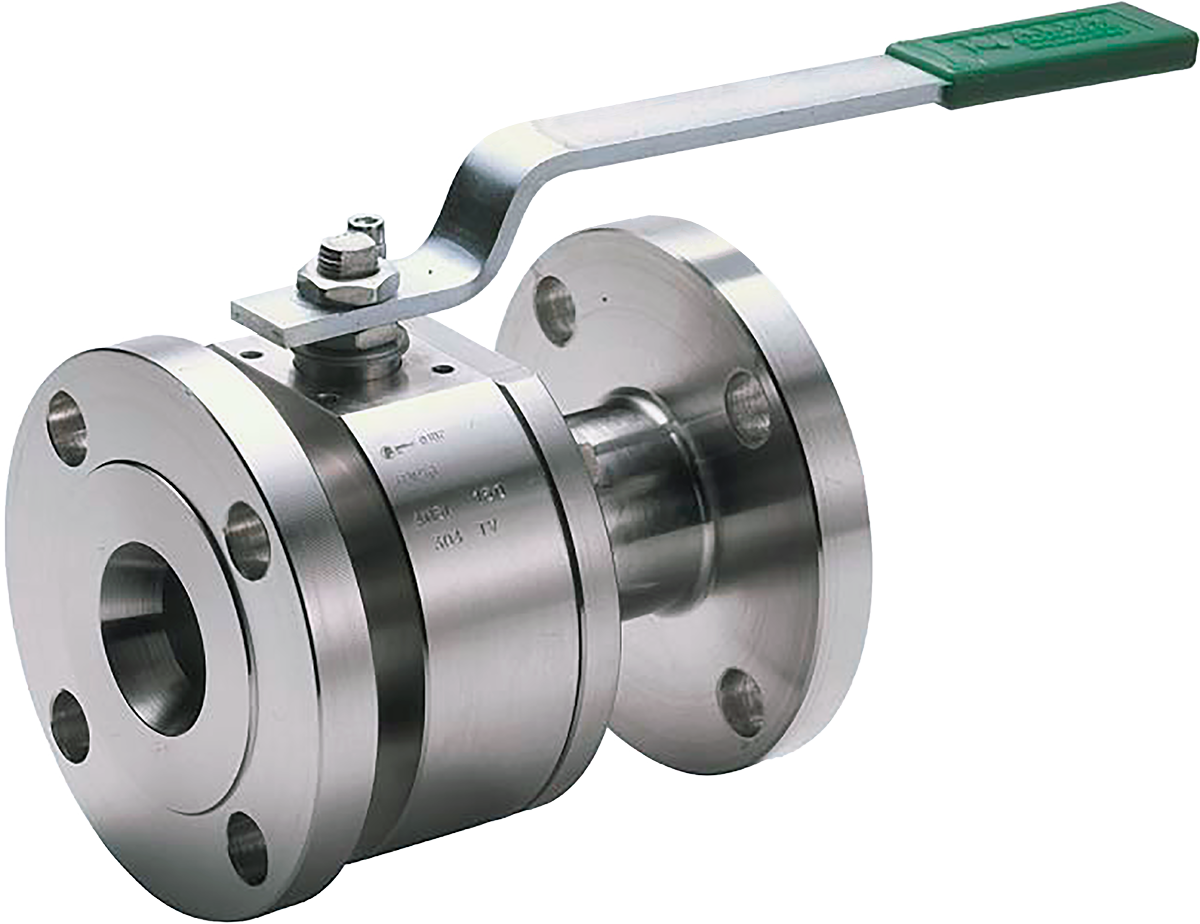

Фланцевий розбірний кульовий кран ALFA 506S.B.

Кульовий кран ФЛАНЦЕВИЙ Alfa 506S.B. PN 100 (бар)

Кран Alfa
Основні параметри:

  • Клас тиску PN 100 ANSI 600

  • DN 15-150

  • Тип приєднання: фланцеве

Конструкція:

  • З завуженим проходом

  • Роз'ємний корпус

  • Плаваюча куля

  • Антистатичний пристрій

  • Антивибивна конструкція

Додаткові можливості:

  • Спеціальне V-подібне ущільнення для підвищення герметичності

  • Подовження важеля

  • Подовження штока

  • Отвір у кулі для вирівнювання тиску

  • Пожежобезпечна конструкція

Габарити та приєднувальні розміри

- тільки з вуглецевої сталі

DN 15 20 25 40 50 80 100 150
" 1/2" 3/4" 1" 1.1/2" 2" 3" 4" 6"
E Дивіться
ALFA 606S.B. 		38 51 76 102
L 292 356 432 559
M / R 380 / - 380 / - 440 / 500 - / 800
H 125 146 174 236
h 104 115 141 181
P 65 75 95 124
f/t 22/14 22/14 30/18 45/30
Kg. 19 41 70 120
ISO 5211 F07 F07 F10 F14
F M8 M8 M10 M16
G 70 70 102 140

01 Корпус ASTM A105
ASTM 216 WCB 		ASTM A479 F304
ASTM A351 CF8 		ASTM A479 F316
ASTM A351 CF8M
02 Гвинт ASTM A193 B7 ASTM A193 B8M
02a Шпилька ASTM A193 B7 ASTM A193 B8M
02b Гайка ASTM A194 2H ASTM A194 8M
03 Кришка корпусу ASTM A105
ASTM A216 WCB 		ASTM A479 F304
ASTM A351 CF8 		ASTM A479 F316
ASTM A351 CF8M
04 Шток AISI 410 ASTM A479 F316
05 Куля ASTM A479 F304 ASTM A479 F316
06 Ущільнення сідла кулі P.T.F.E. / R.P.T.F.E / P.T.F.E. + A.M.
07 Ущільнююча прокладка P.T.F.E. + GRAF. P.T.F.E.
08 Шайба P.T.F.E. + GRAF. P.T.F.E.
09 Кришка сальника CF9SMnPb36 UNI 4838
(гальваніз.) 		ASTM A479 F304
10 Важіль Fe 37 UNI 7070 (гальваніз.)
11 Гайка/контргайка 6S UNI 3740 (гальваніз.)
12 Пружинна шайба 50CrV4 UNI 3545
13 Обмежувач 8.8 UNI 3740
14 Антистатичний пристрій ASTM A479 F316
15 Кільцева прокладка VITON
16 Корупна прокладка VITON

Вартість: вартість уточнюйте
