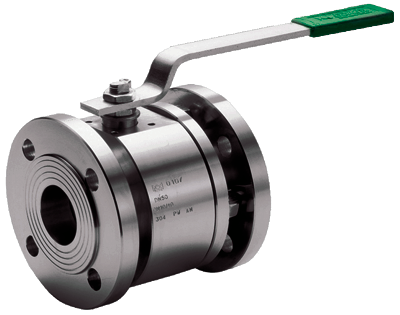

Кульовий кран ФЛАНЦЕВИЙ Alfa 68S.B. PN 1040 (бар)

Кран Alfa
Основні параметри:

  • Клас тиску PN 1040 DIN 3202 F4 / F5

  • DN 15-200

  • Тип приєднання: фланцеве

Конструкція:

  • З завуженим проходом

  • Роз'ємний корпус

  • Плаваюча куля

  • Антистатичний пристрій

  • Антивибивна конструкція

Додаткові можливості:

  • Спеціальне V-подібне ущільнення для підвищення герметичності

  • Подовження важеля

  • Подовження штока

  • Отвір у кулі для вирівнювання тиску

  • Пожежна конструкція

Габарити та приєднувальні розміри
DN 15 20 25 32 40 50 65 80 100 125 150 200
" 1/2" 3/4" 1" 1.1/4" 1.1/2" 2" 2.1/2" 3" 4" 5" 6" 8"
E 14 19 24 29 38 51 64 76 102 118 152 203
L 115 120 125 130 140 150 170 180 190 325 350 400
DIN 3202 F4 F4 F4 F4 F4 F4 F4 F4 F4 F5 F5 F5
M/R 150/- 150/- 185/- 185/- 275/- 275/- 380/- 380/- 440/550 440/550 -/800 -/800
H 84 87 95 99 116 124 143 149 202.5 200 273 322
h 52 54 69 72 95 103 122 127 157 166 218 270
P 33 36 43 48 63 68.5 82 88.5 111 120 153 200
f/t 10/6 10/6 12/8 12/8 16/10 16/10 22/14 22/14 30/18 30/18 45/30 52/30
Kg.
(1)/(2) 		2.7/2.4 3/2.8 5.5/4.0 6.8/5.7 12.1/7.6 15.5/10.4 21/16 25.9/19 39.4/28.4 -/48 -/70 -/105
ISO 5211 F03 F03 F03 F03 F05 F05 F07 F07 F10 F10 F14 F14
F M5 M5 M5 M5 M6 M6 M8 M8 M10 M10 M16 M16
G 36 36 36 36 50 50 70 70 102 102 140 140
PN 40 40 40 40 40 40 40 40 16 16 16

01 Корпус ASTM A105
ASTM A216 WCB 		ASTM A479 F304
ASTM A351 CF8 		ASTM A479 F316
ASTM A351 CF8M
02 Гвинт ASTM A193 B7 ASTM A193 B8M
02a Шпилька ASTM A193 B7 ASTM A193 B8M
02b Гайка ASTM A194 2H ASTM A194 8M
03 Кришка корпусу ASTM A105
ASTM A216 WCB 		ASTM A479 F304
ASTM A351 CF8 		ASTM A479 F316
ASTM A351 CF8M
04 Шток AISI 410 ASTM A479 F316
05 Куля ASTM A479 F304 ASTM A479 F316
06 Ущільнення кулі P.T.F.E. / R.P.T.F.E. / P.T.F.E. + A.M.
07 Ущільнення корпусу P.T.F.E. + GRAF. P.T.F.E.
08 Шайба P.T.F.E. + GRAF. P.T.F.E.
09 Кришка сальника CF9SMnPb36 UNI 4838
(гальваніз.) 		ASTM A479 F304
10 Важіль Fe 37 UNI 7070 (гальваніз.)
11 Гайка/контргайка 6S UNI 3740 (гальваніз.)
12 Пружинна шайба 50CrV4 UNI 3545 (гальваніз.)
13 Обмежувач 8.8 UNI 3740 (гальваніз.)
14 Антистатичний пристрій ASTM A479 F316
15 Ущільнення штока VITON
16 Ущільнення корпусу VITON
