Регулятор тиску газу FL25

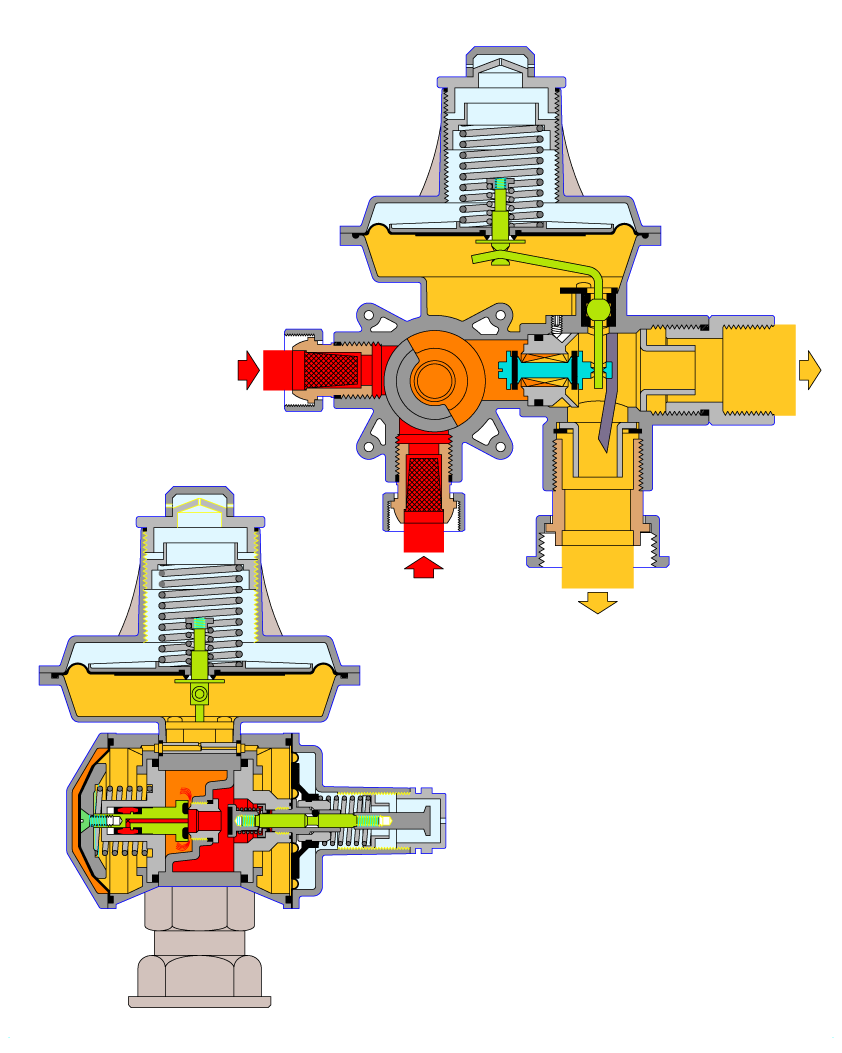

Двоступеневий регулятор тиску газу COPRIM FL25

КОД ТОВАРУ: 2.47.20

FL25 виконання A
стандарт, 90°

приєднання
вхід 3/4"
вихід 1"1/4

FL25 виконання B
U-образний

приєднання
вхід 3/4"
вихід 1"1/4

FL25 виконання C
лінійний

приєднання
вхід 1"
вихід 1"

FL25 виконання D
лінійний

приєднання
вхід 3/4"
вихід 1"

Передбудинковий регулятор вихідного тиску газу дозволяє досягати підвищеного рівня стабільності тиску, що регулюється, навіть з чутливими коливаннями тиску на вході.

РОБОЧЕ СЕРЕДОВИЩЕ:

Природний газ, зріджений вуглеводневий газ

ОСНОВНІ ПАРАМЕТРИ

Тиск на вході: 0,2-6 бар
Тиск на виході: от 15 до 50 мбар
Робоча температура: -30 + 60 °C
Клас точності регулювання: RG 5
Клас точності закриття ПЗК: SG 15

ОСОБЛИВОСТІ КОНСТРУКЦІЇ:

Фільтр на вході
Запорний клапан на максимальний Тиск
Запорний клапан на мінімальний Тиск
Запобіжно скидний клапан (ЗСК)

МАТЕРІАЛИ:

Корпус: алюміній UNI 5076
Кришка: алюміній UNI 5076
Гнізда: латунь
З'єднання/фітінги: латунь
Прокладки: NBR
Мембрана: NBR

Таблиця розрахунку пропускної спроможності:

Тиск на вході P1 (бар)	Тиск на виході P2=20 (мбар) Природний газ (м.куб/год)	Тиск на виході P2=35 мбар ЗВГ (кг/час)
0,2	13	18,5
0,3	17	24
0,4	20	28
0,5	27	37
1-2-3-4-5-6	27	37
