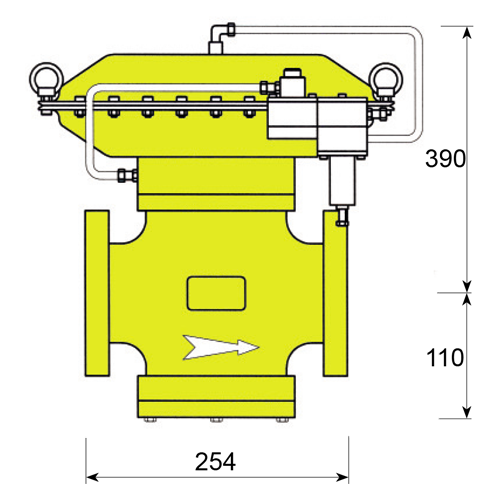

ПаспортГазовий регулятор COPRIM PILOT DN50 2" Alfa 60 AP високий тиск
КОД ТОВАРУ: 2.60.05
ОСНОВНІ ПАРАМЕТРИ
-
Діаметр приєднання вхід: DN50 (50 мм, 2”)
-
Діаметр приєднання вихід: DN50 (50 мм, 2”)
-
Максимальний тиск на вході: 18 бар
-
Діапазон регулювання вихідного тиску: 0.84 бар
-
Клас точності закриття робочого клапана SG: 5%
-
Надтиск закриття SG: 5%
-
Клас точності регулювання RG: до 2.5
-
Робоча температура навколишнього середовища: від -30°С до +60°С
КОМПЛЕКТ ПОСТАВКИ
-
Промисловий регулятор вихідного тиску з пілотним керуванням.
-
Для роботи з некорозійними заздалегідь відфільтрованими газами.
-
Клас: регулятор тиску газу пілотної дії НЗ (при розриві мембрани закривається)
-
Автоматичне блокування при розриві мембрани
-
Автоматичне блокування за відсутності подачі газу в контурі пілота(норма EN 334)
-
Корпус: нержавіюча сталь
-
Голова: алюміній
-
Мембрана: NBR
ДОДАТКОВІ ОПЦІЇ
-
відсікач
-
сталевий корпус
Таблиця розрахунку пропускної спроможності пілотованого газового регулятора Alfa 60 AP (високий тиск) для природного газу.
| P2 - тиск на виході | P1 - тиск на вході | ||||||
| 2 бар | 3 бар | 4 бар | 5 бар | 8 бар | 10 бар | 12-18 бар | |
|---|---|---|---|---|---|---|---|
| 0.8 бар | 2290 | 2290 | 2290 | 2290 | 2290 | 2290 | 2290 |
| 1 бар | 2259 | 3053 | 3053 | 3053 | 3053 | 3053 | 3053 |
| 1.5 бар | 1769 | 3112 | 3817 | 3817 | 3817 | 3817 | 3817 |
| 2 бар | - | 2747 | 3954 | 4590 | 4590 | 4590 | 4590 |
| 3 бар | - | - | 3167 | 4518 | 6107 | 6107 | 6107 |
| 4 бар | - | - | - | 3539 | 7290 | 7634 | 7634 |
Продукт виготовлений в Італії та протестований, сертифікований за нормами:
-
94/9/CE ATEX
-
97/23/EC PED
Вартість: вартість уточнюйте
