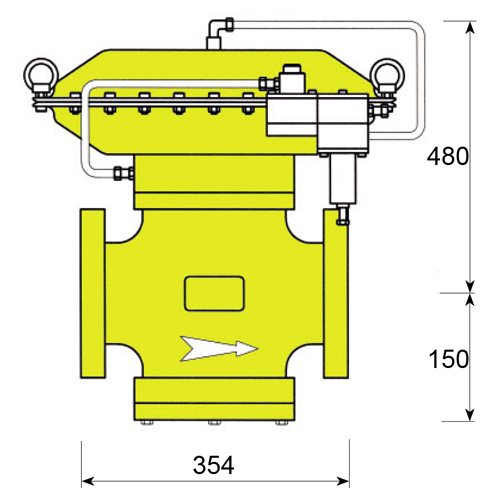

Регулятор тиску газу PILOT DN100 4" Alfa 100 BP

Газовий регулятор COPRIM PILOT DN100 4" Alfa 100 BP низький тиск

Ipsum
Ipsum

КОД ТОВАРУ: 2.60.20

ОСНОВНІ ПАРАМЕТРИ

  • Діаметр приєднання вхід: DN50 (100 мм, 4”)

  • Діаметр приєднання вихід: DN50 (100 мм, 4”)

  • Максимальний тиск на вході: 6 бар

  • Діапазон регулювання вихідного тиску: 25300 мбар

  • Клас точності закриття робочого клапана SG: 5%

  • Надтиск закриття SG: 5%

  • Клас точності регулювання RG: до 2.5

  • Робоча температура навколишнього середовища: від -30°С до +60°С

КОМПЛЕКТ ПОСТАВКИ

  • Промисловий регулятор вихідного тиску з пілотним керуванням.

  • Для роботи з некорозійними заздалегідь відфільтрованими газами.

  • Клас: регулятор тиску газу пілотної дії НЗ (при розриві мембрани закривається)

  • Автоматичне блокування при розриві мембрани

  • Автоматичне блокування за відсутності подачі газу в контурі пілота(норма EN 334)

  • Корпус: чавун/сталь

  • Голова: сталь

  • Мембрана: NBR

ДОДАТКОВІ ОПЦІЇ

  • відсікач

  • сталевий корпус

Таблиця розрахунку пропускної спроможності пілотованого газового регулятора Alfa 100 BP (низький тиск) для природного газу.

P2 - тиск на виході P1 - тиск на вході
0.2 бар 0.3 бар 0.5 бар 1 бар 1.5 бар 2 бар 3 бар 4-6 бар
25 мбар 1876 2353 3113 4617 5796 5796 5796 5796
50 мбар 1759 2270 3062 4595 5919 5937 5937 5937
100 мбар 1772 2078 2947 4545 5895 6220 6220 6220
150 мбар 1066 1840 2814 4489 5866 6503 6503 6503
200 мбар - 1538 2650 4426 5834 6785 6785 6785
300 мбар - - 2259 4274 5755 7084 7351 7351

Продукт виготовлений в Італії та протестований, сертифікований за нормами:

  • 94/9/CE ATEX

  • 97/23/EC PED

Вартість: вартість уточнюйте
