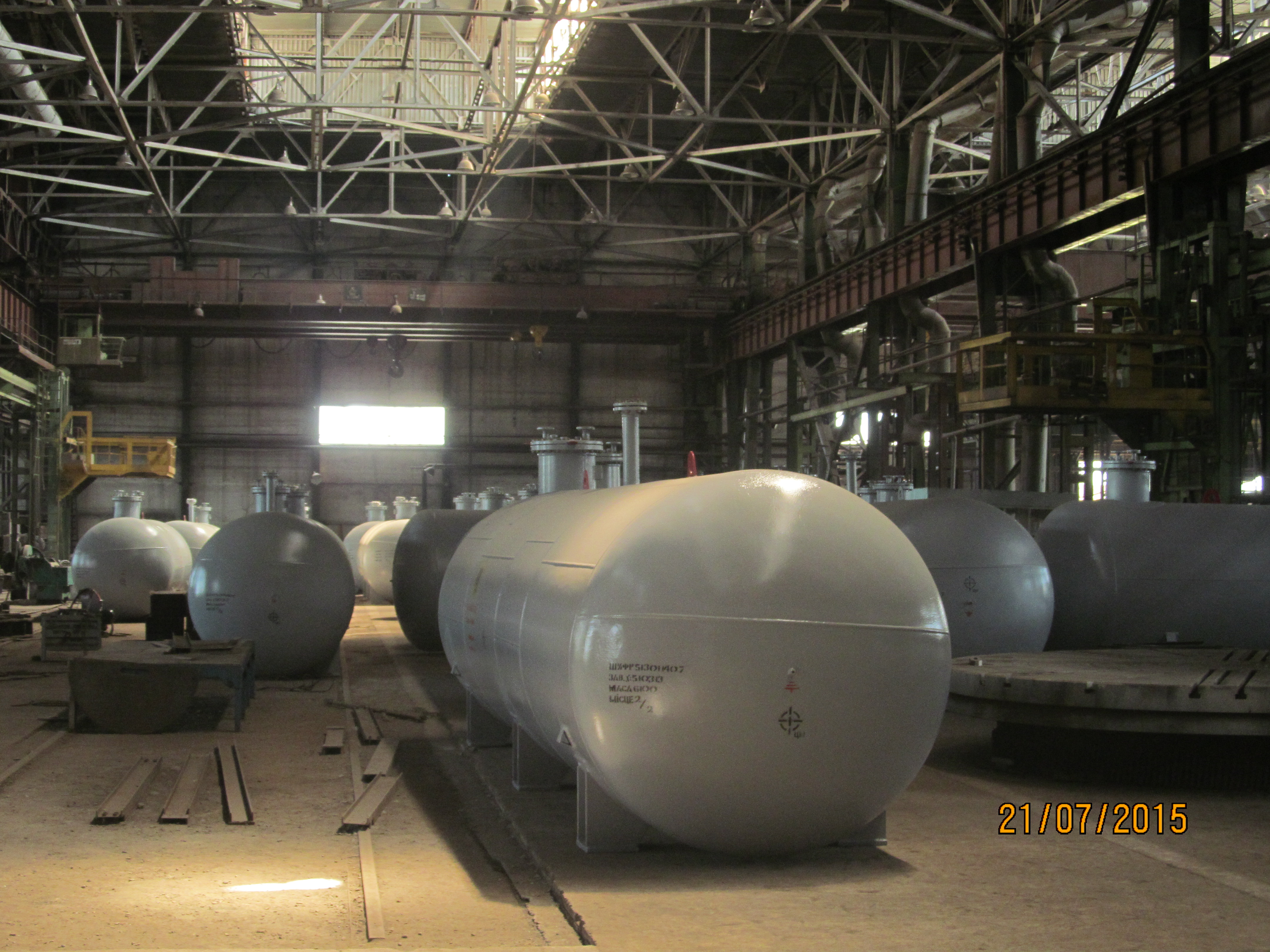

Резервуар ГАЗГОЛЬДЕР V = 25 м³

КАТАЛОГ

Резервуар ГАЗГОЛЬДЕР V = 25 м³, сертифікованим епоксидно-полімерним покриттям

КОД ТОВАРУ: 25.П

ОСНОВНІ ПАРАМЕТРИ

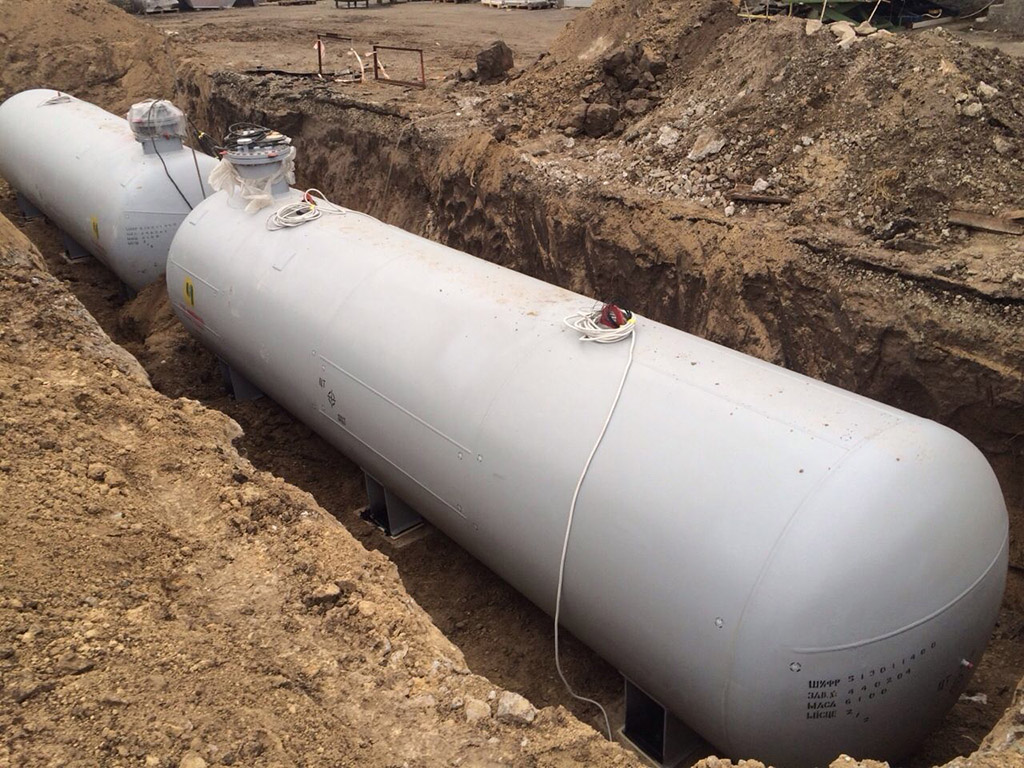

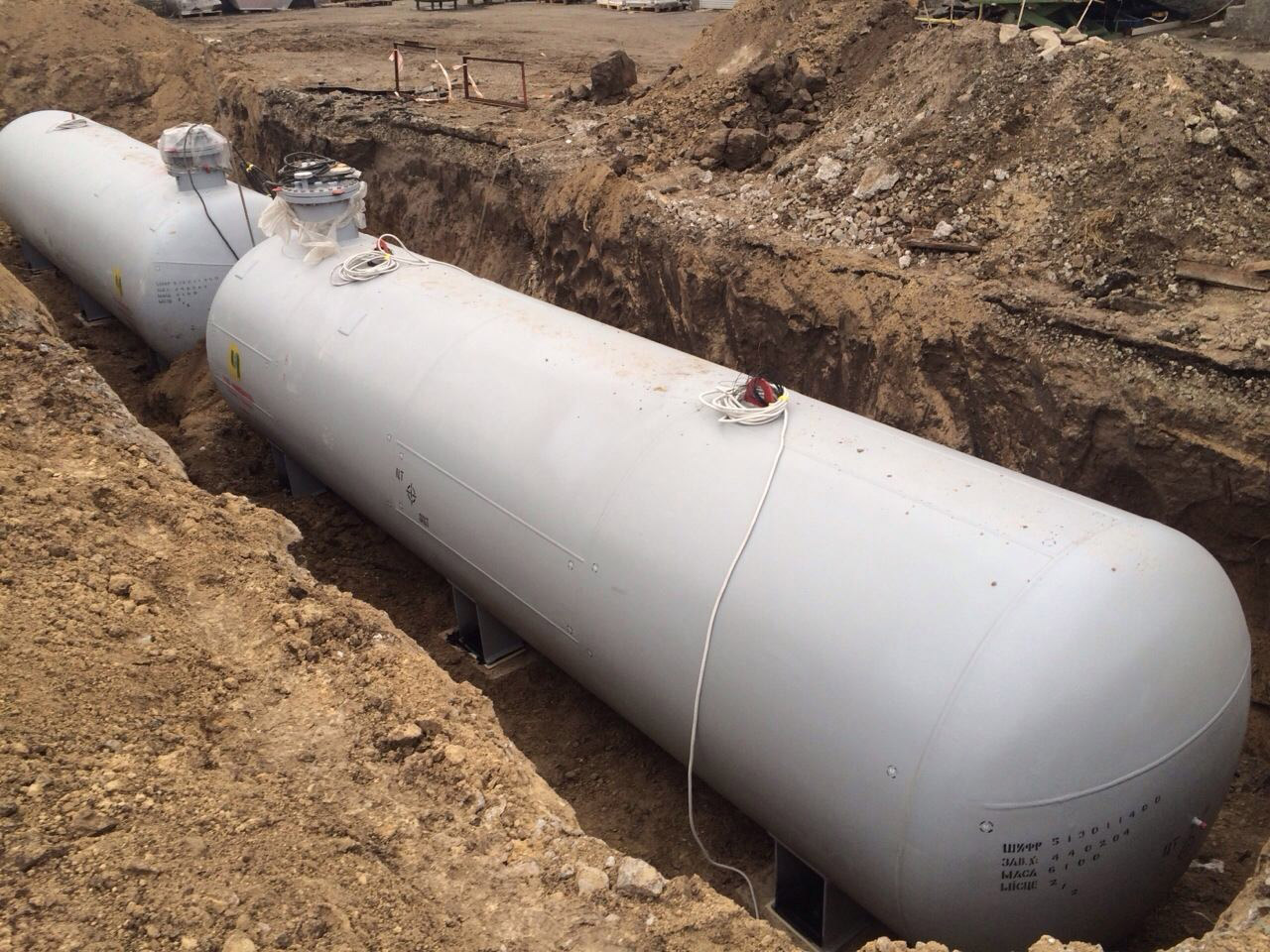

Призначення апарату: Підземний резервуар для прийому, накопичення та подальшої подачі вуглеводневих газів (пропан-бутан)
Геометричний об'єм, м: 24,3
Коефіцієнт заповнення: 0,9
Робочий об'єм, м: 21,87
Робоча среда: Зріджений вуглеводневий газ, пропан-бутанова суміш ДСТУ 4047-2001, вуглеводневий пропіленй ТУ У 23.2-00158764-0392004
Робочий тиск в апараті: 1,6 МПа - (16 кгс/см)
Розрахунковий тиск в апараті: 1,85 МПа - (18,5 кгс/см)
Гідравлічне випробування тиском в апараті: 2,5 МПа - (25 кгс/см)
Розрахункова температура °С: -40 до 45
Розрахункова температура °С: 50
Розрахунковий термін служби: не менше 30 років
Розрахункова кількість циклів навантажень за весь термін експлуатації не більше: 1000
Вантажопідйомність одного стропувального пристрою: 8 тонн
Сейсмостійкість: не більше 8 балів
Резервуар відноситься до 1 групи з СОУ МПП 71120-217:2009 (ГОСТ 26-291-94)
Резервуар підлягає дії ”Правил будівництва та безпечної експлуатації судин, що працюють під тиском” НПАОП 0.00-1.07-87 та реєстрації в ЄТЦ Держгірпромнагляд України
Маса при гідровипробуванні, не більше: 30400 кг
Маса порожньої ємності: 5893,5 кг
Габаритні розміри, мм: довжина – 8104, діаметр – 2000, висота – 2750.
Країна виробник: Україна

ТЕХНІЧНЕ ВИКОНАННЯ

Варіант 1:

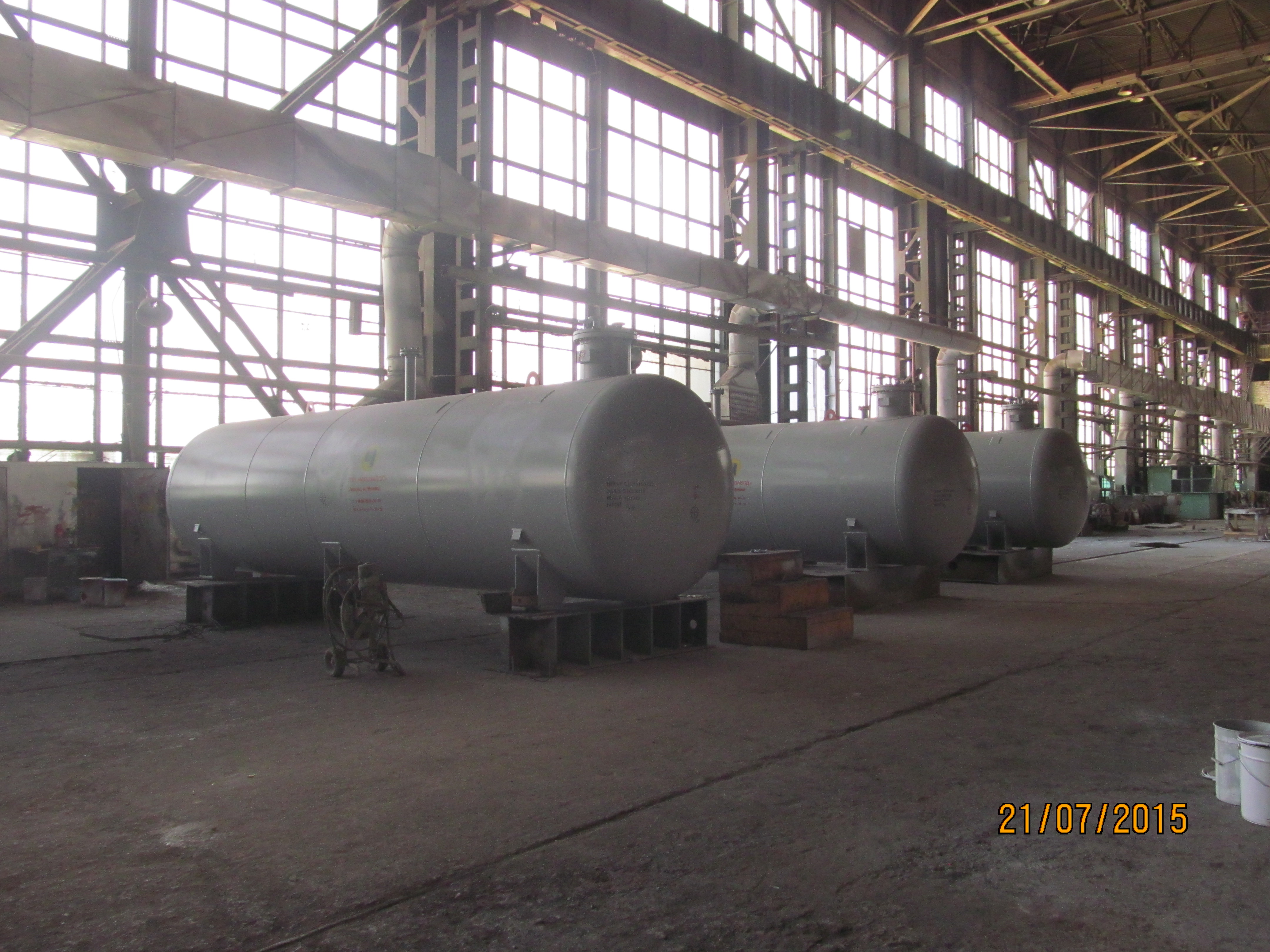

Резервуар гідровипробувань тиском 2,5 МПа на заводі виробника.
Зовнішню поверхню резервуара, крім фірмової таблички та спряжених поверхонь, покриті епоксидно-полімерним покриттям «Sigmashild 880», або іншим сертифікованим захисним покриттям, що захищає ємність від корозії металу, толщина захисної кулі покриття коліляється від 600 м. руйнівного контролю електроізоляційного покриття на пробій потужністю не менше 5 кВ/мм згідно з ДСТУ 4219-2003, ДСТУ Б. В. 2.5-29:2006

Варіант 2:

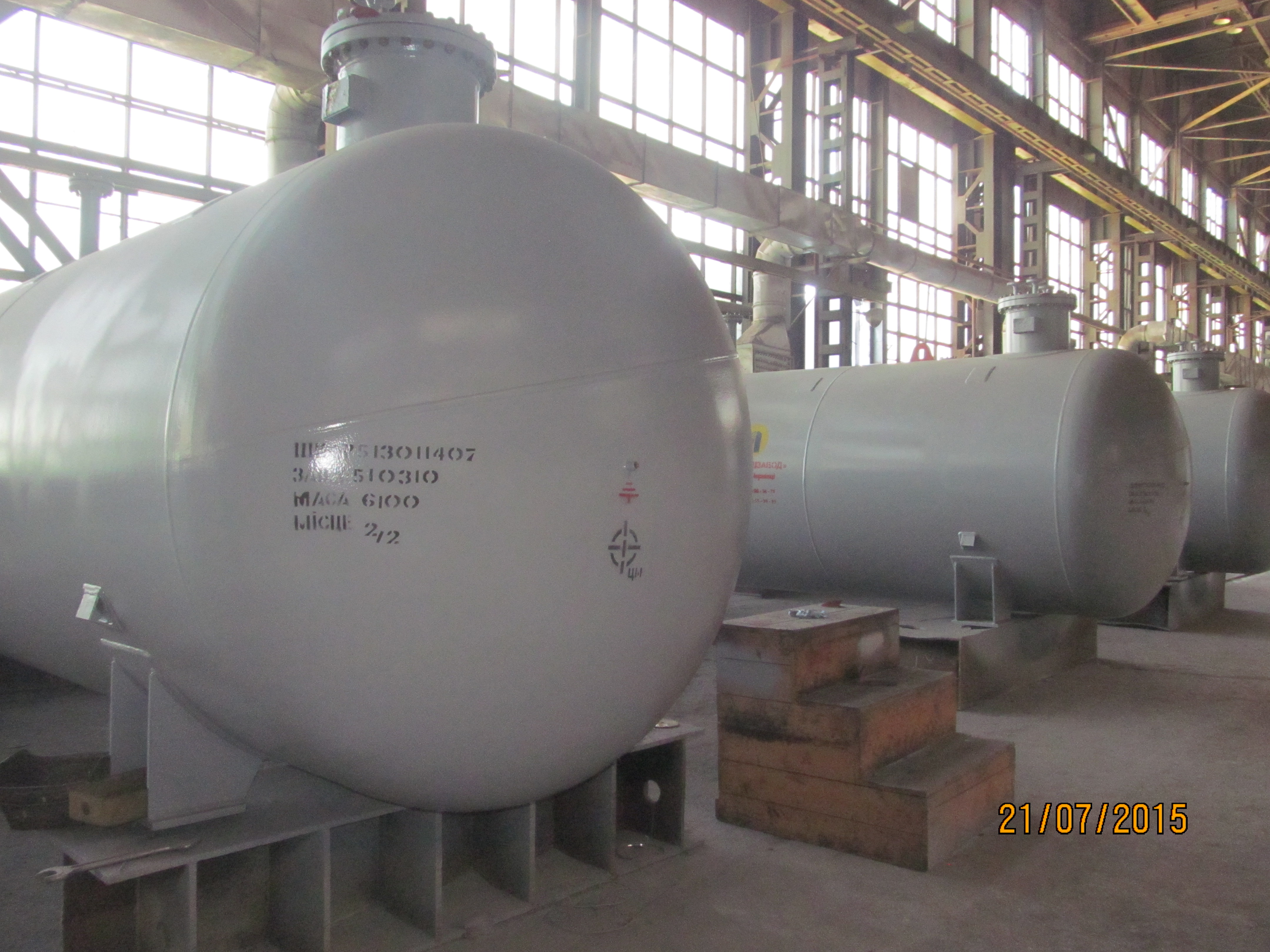

Резервуар (газгольдер) підземний для ЗВГ геометричний об'єм 25 м, укомплектований вимірювальною та запірною арматурою COPRIM.

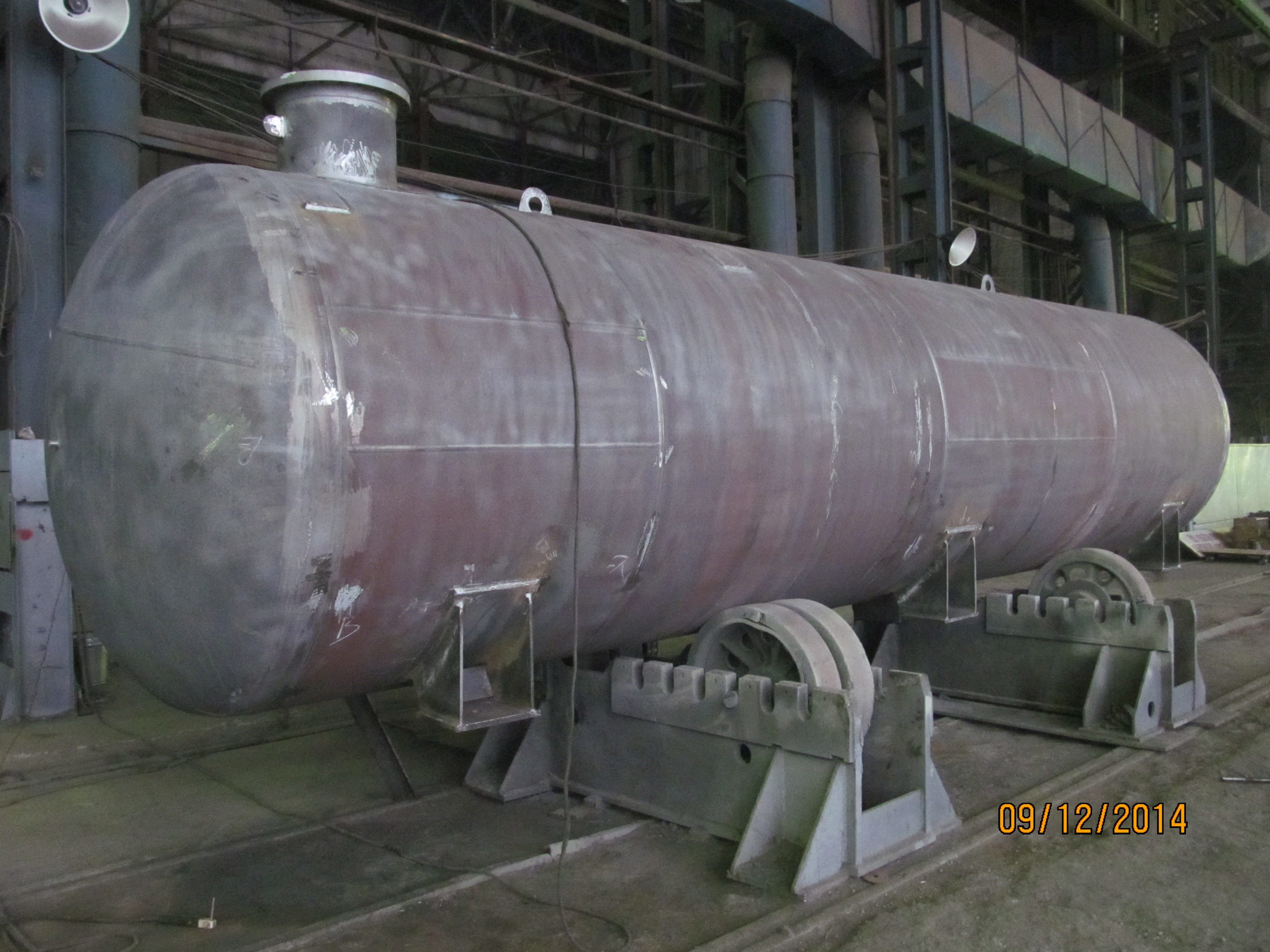

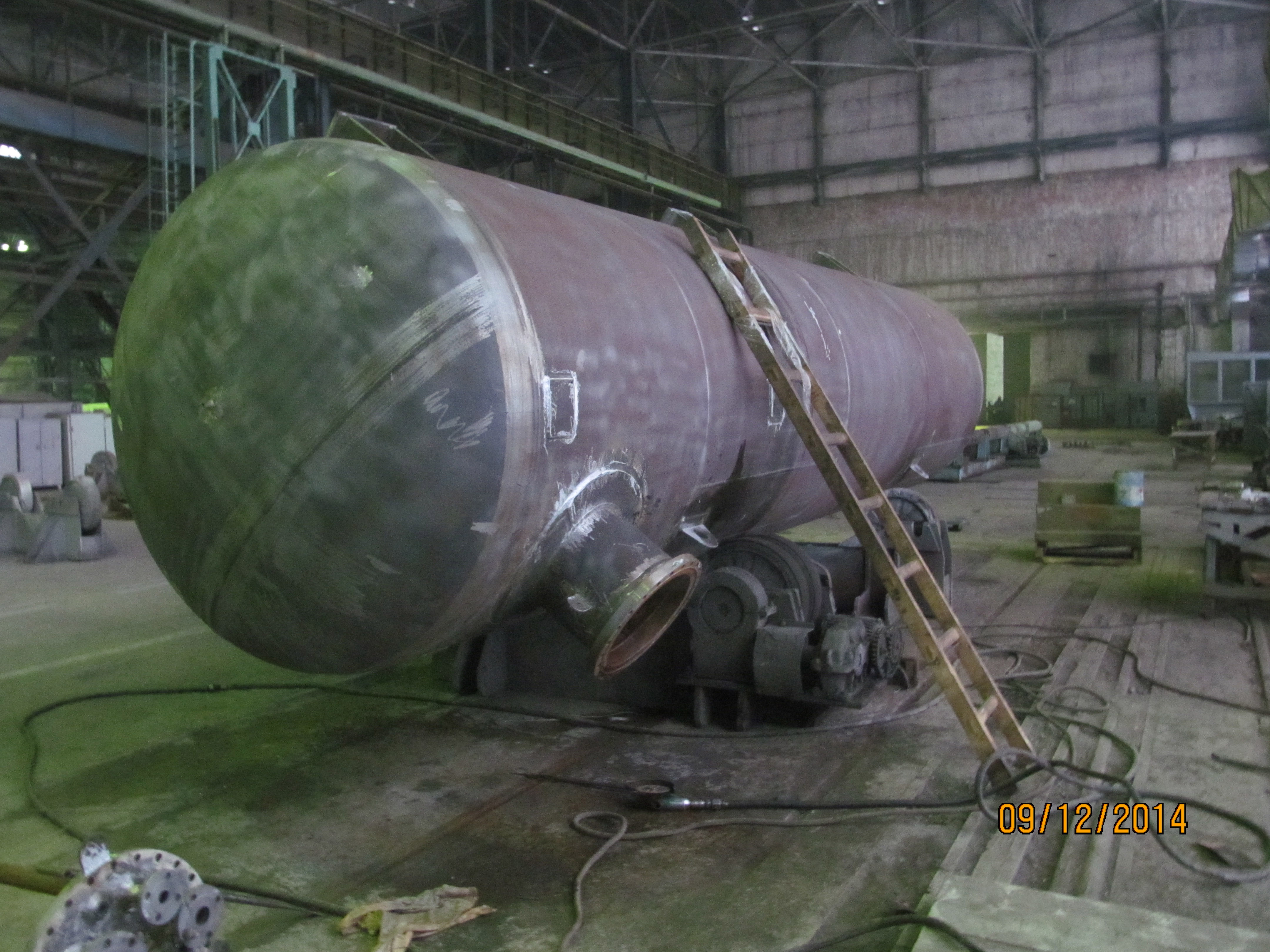

Днища Резервуару виготовляються з листового металу завтовшки 14 мм, марка 09Г2С-14 ГОСТ 19281-89, обичайка - 12 мм, марка 09Г2С-12 ГОСТ 19281-89.

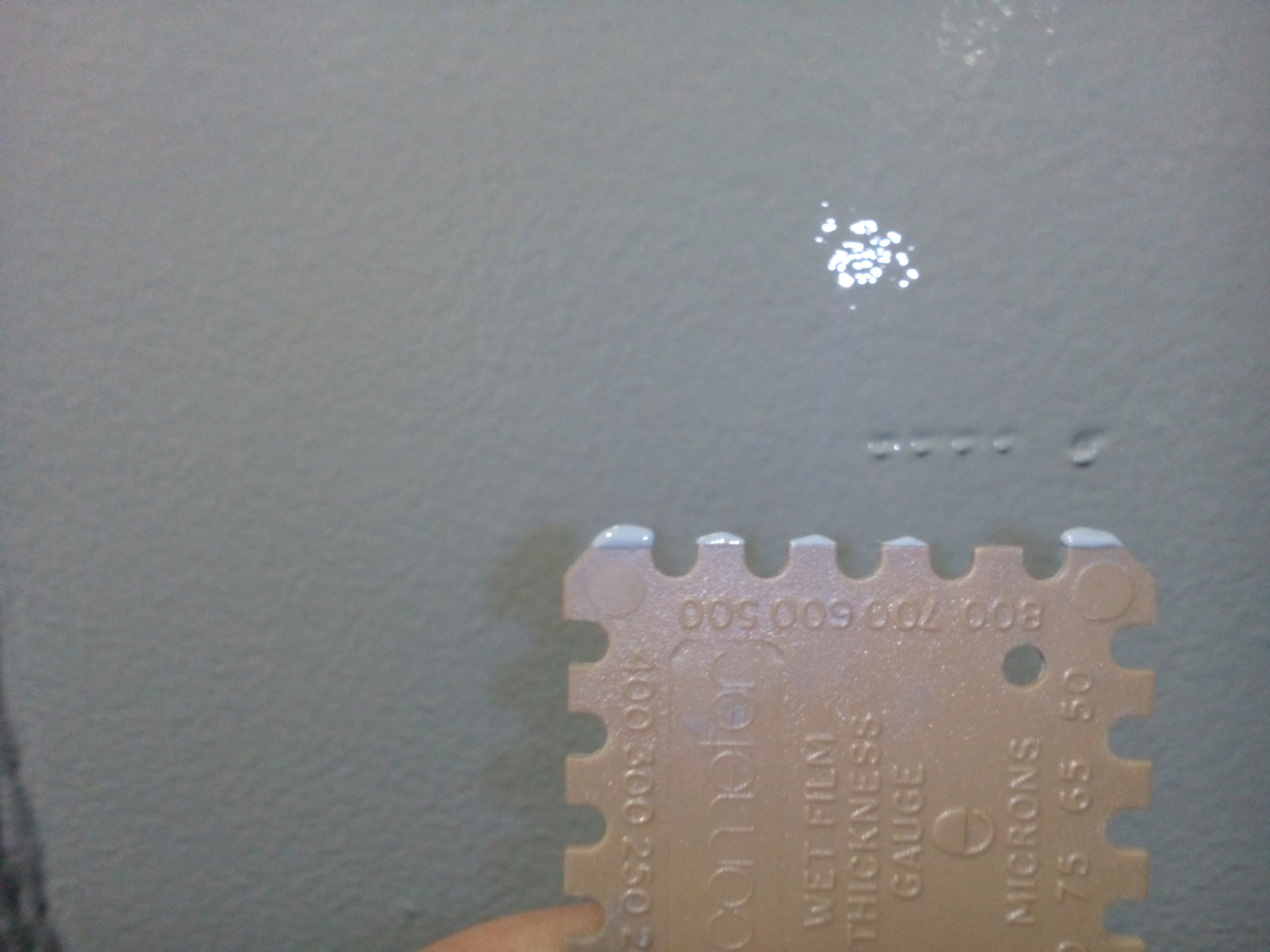

З епоксидним, антикорозійним покриттям WG-Велефорс колір Сірий, сертифікованим в Україні, толщина покриття - 400 мкм, перевірка на відсутність пробою покриття напругою 10,0 кВ/мм, відповідно до ДСТУ БВ.2.5-29:2006
>
Резервуар випробувань пробним тиском 2,3 МПа, гідравлічним методом, із установленою на люк запірно-регулюючою арматурою та приладами КВП.
Одна підземна бочка пропана метричним об'ємом до 25 м, за умови 90% заповнення містить 22 500 л. зрідженого газу або (12 037,5 кг).

WG-Велефорс (WG-Weleforce) - епоксидне покриття з поліамідним затверджувачем та комбінації наповнювачів на основі скляних скибочок, змішаних з неорганічними пігментами, що утворюють систему з винятковою корозійною та механічною стійкістю.
WG-Велефорс (WG-Weleforce) рекомендується для нанесення на різні підстави для умов занурення, зон змінного змочування, екстремальних льодових навантажень, заглиблення в ґрунт та атмосферного впливу.

Перелік робіт, що можна виконати:

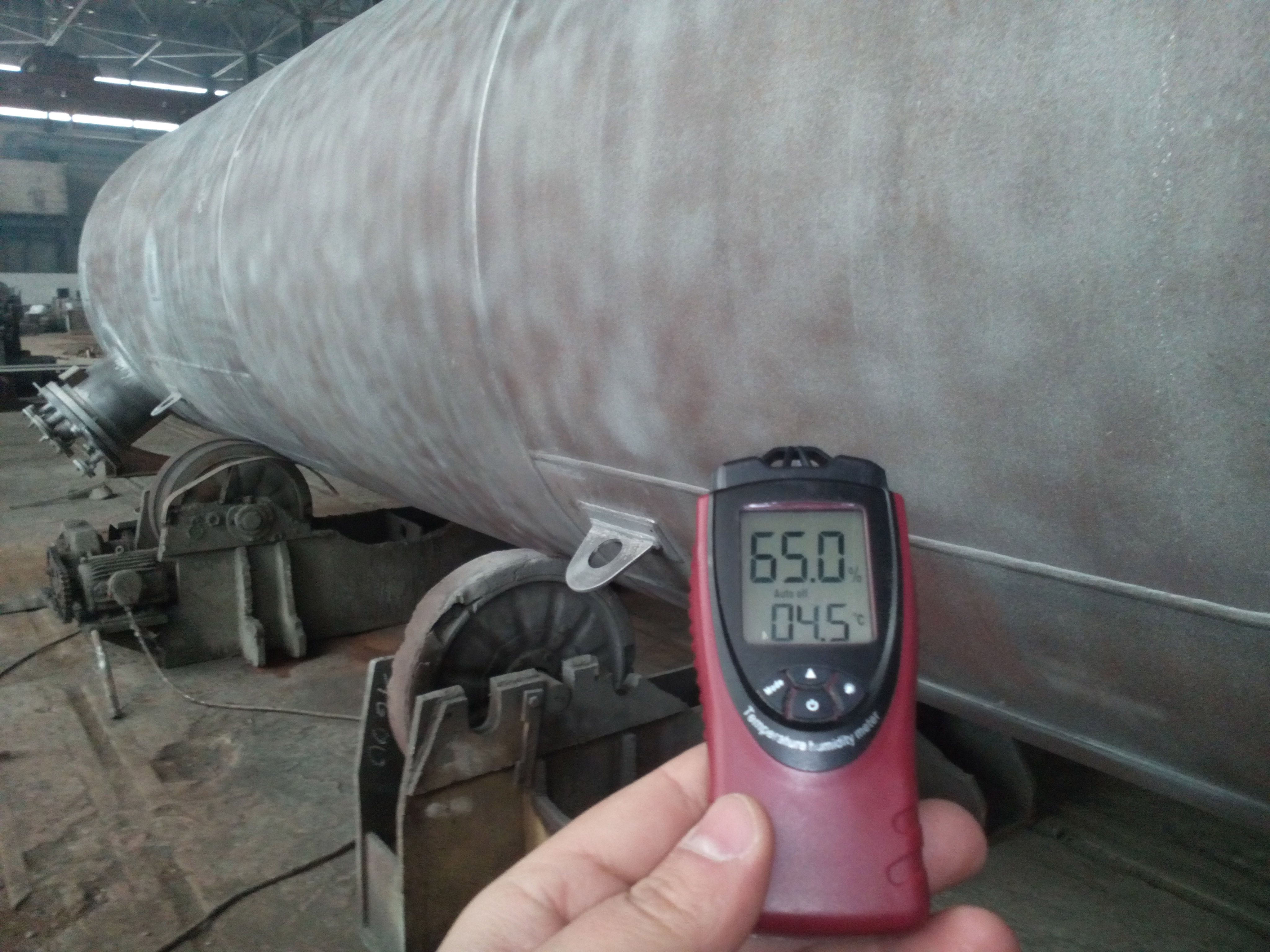

абразивоструминне очищення за стандартом SA 2,5;
знепилювання поверхні;
знежирення поверхні;

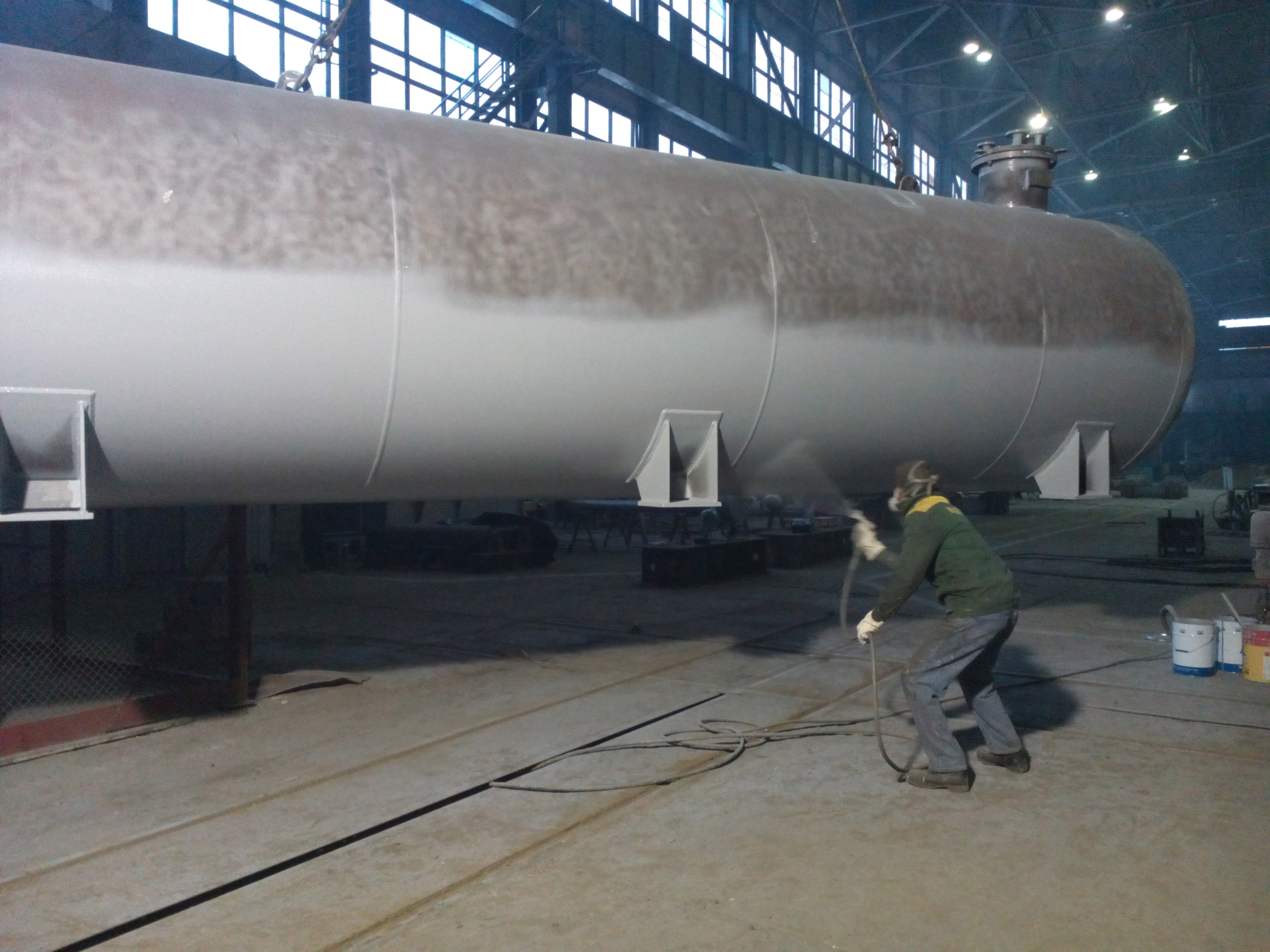

Нанесення системи АКЗ (епоксидний матеріал) у 2 кулі х 200 мкм = 400 мкм;
400 мкм покриття запобігає пробою напругою 10,0 кВ/мм;
За показниками: ударна міцність, адгезія, катодне відшарування, перехідний електричний опір, діелектрична суцільність – при товщині покриття 400 мкм відповідає вимогам ДСТУ Б.В. 2.5 – 29:2006
