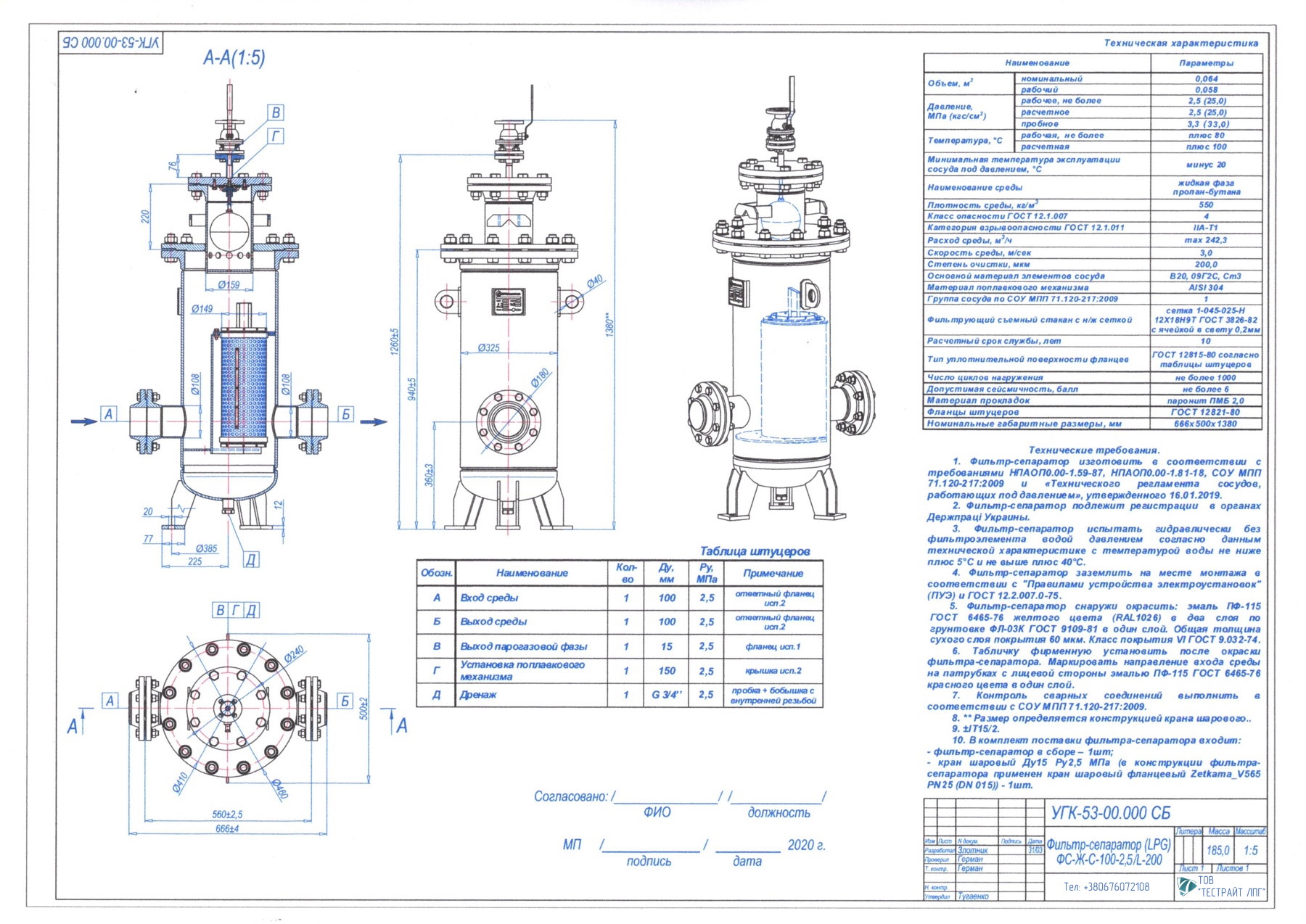

Фільтр-сепаратор газу пропан-бутан

Фільтр-сепаратор для очистки газу пропан-бутан

КОД ТОВАРУ: ФС-Ж-С-100-2,5/L-200

Технічна характеристика
Найменування Параметри
Об'єм, м3 номінальний 0,064
робітник 0.058
Тиск, МПа (кг з/см2) робоче, не більше 2.5 (25,0)
розрахунковий 2,5 (25,0)
пробне 3,3 (33,0)
Температура, °С робоча, нс більше плюс 80
розрахункова плюс 100
Мінімальна температура експлуатації судини під тиском, °С мінус 20
Найменування середовища рідка фаза пропан-бутану
Щільність середовища, кг/м3 550
Клас небезпеки ДСТУ 12.1.007 4
Категорія вибухонебезпечності ДСТУ 12.1.011 IIA-T1
Витрата середовища, м3/год max 242,3
Швидкість середовища, м/сек 3,0
Ступінь очищення, мкм 200,0
Основний матеріал елементів посудини В20, 09Г2С, Cm3
Матеріал механізму поплавця AISI 304
Група судини з СОУ МПП 71.120-217:2009 1
Знімна фільтрувальна склянка з н/ж сіткою сітка 1-045-025-Н 12X18Н9Т ДСТУ 3826-82 з вічком 0,2 мм
Розрахунковий термін служби, років 10
Тил ущільнювальної поверхні фланців ДСТУ 12815-80 згідно з таблицею штуцерів
Число циклів навантаження не більше 1000
Допустима сейсмічність, бал не більше 6
Матеріал прокладок пароніт ПМБ 2,0
Фланці штуцерів ДСТУ 12821-80
Номінальні габаритні розміри, мм 666x500x1380
Технічні вимоги
  1. Фільтр-сепаратор виготовлено відповідно до вимог НПАОП0.00-1.59-87, НПАОП0.00-1.81-18, СОУ МПП 71.120-217:2009 та "Технічного регламенту судин, що працюють під тиском", затвердженого 16.01.

  2. Фільтр-сепаратор підлягає реєстрації в органах Держпраці України.

  3. Фільтр-сепаратор випробувано гідравлічно без фільтроелементу водою тиском, згідно з даними технічної характеристики з температурою води не нижче плюс 5°С і не вище плюс 40°С.

  4. Фільтр-сепаратор заземлити на місці монтажу відповідно до "Правил пристрою електроустановок" (ПУЗ) та ДСТУ 12.2.007.0-75.

  5. Фільтр-сепаратор зовні пофарбувати: емаль ПФ-115 ДСТУ 6465-76 жовтого кольору (RAL1026) у два шари по ґрунтовці ФО-03К ДСТУ 9109-81 в один шар. Загальна товщина сухого шару 60 мкм покриття. Клас покриття VI ДСТУ 9.032-74.

  6. Табличку фірмову встановити після фарбування фільтра-сепаратора. Маркувати напрямок входу середовища на патрубках з лицьового боку емаллю ПФ-115 ДСТУ 6465-76 червоного кольору в один шар.

  7. Контроль зварних з'єднань виконати відповідно до СОУ МПП 71.120-217:2009.

  8. ** Розмір визначається конструкцією крана кульового.

  9. ±IT15/2.

  10. У комплект поставки фільтра-сепаратора входить:

    • фільтр-сепаратор у зборі - 1 шт;

    • кран кульовий Ду15 Ру2,5 МПа (у конструкції фільтра-сепаратора застосований кран кульовий фланцевий Zetkama_V565 PN25 (DN 015)) - 1 шт.

Таблиця штуцерів
Позначення Найменування Кількість Ду, мм Ру, МПа Примітка
А Вхід середовища 1 100 2,5 фланець у відповідь
исп.2
Б Вихід середовища 1 100 2,5 фланець у відповідь
исп.2
У Вихід парогазової фази 1 15 2,5 фланець вик. 1
Г Установка поплавкового механізму 1 150 2,5 кришка ісп.2
Д Дренаж 1 G 3/4" 2,5 пробка + бобишка з внутрішнім різьбленням

Вартість: вартість уточнюйте

ЗАВАНТАЖИТИ ЗАМОВИТИ
