Нафтогазосепаратор – важливий елемент газоперекачувальних систем, це обладнання затребуване на газопереробних підприємствах, компресорних станціях, станціях, що розподіляють. Сепаратор для очищення газу відокремлює рідку фазу від парової, ряд моделей також відфільтровує шлак, механічні домішки, вловлює конденсат. Ці пристрої, залежно від особливостей конструкції, сфери застосування, забезпечують необхідну чистоту газу, підтримують оптимальний тиск у системі, захищають частини системи від пошкодження механічними домішками, підвищують точність показань масометрів, витратомірів.
Різновиди газових сепараторів
Нафтогазосепаратор може бути автономним агрегатом, який встановлюється безпосередньо в розрив трубопроводу. Інший різновид сепаратора для очищення газу - вузол складного багатофункціонального комплексу. Для роботи зі зрідженими газами застосовуються власне сепаратори, які відокремлюють парову фазу від рідкої, та сепаратори-фільтри, які, крім цього, затримують механічні домішки.
Залежно від особливостей системи та робочого середовища застосовуються газові сепаратори різної конфігурації та компонування:
-
вертикальні, що забезпечують ефективне очищення при значному вмісті твердих домішок, зручні для роботи з великими обсягами;
-
горизонтальні, відрізняються високою продуктивністю, простотою монтажу, підходять для ліній з безперервним потоком стисненого газу з незначними домішками рідини;
-
сферичні, дво-трифазні, ефективно відокремлюють невелику кількість рідини.
Також розрізняють пристрої низького, середнього та високого тиску. За принципом сепарації технології очищення сепаратори газу поділяються на:
-
гравітаційні, засновані на різниці у вазі компонентів, прості, але громіздкі пристрої;
-
інерційні, при різкій зміні напрямку руху потоку важкі частинки затримуються на перегородках, багатоступінчаста сепарація;
-
сітчасті (жалюзійні) трисекційні, використовуються для чистової сепарації;
-
відцентрові, сторонні частинки видаляються за межі камери при вихровому обертанні газу;
-
змішаного типу.
Принцип дії сепаратора газу
Газ, рідина та тверді частинки (шлак) мають різні фізичні характеристики, на цій відмінності і заснований принцип дії газового сепаратора будь-якого типу. Сепаратор газу змішаного типу складається з таких секцій:
-
первинної сепараційної, де від газового потоку відокремлюється великодисперсійна рідина;
-
осаджувальної (вторинної сепараційної), де під впливом гравітації осідає середньодисперсійна рідина;
-
коагуляційна система жалюзійних насадок і дротяних сіток для затримання дрібних крапель, які пройшли попередні секції;
-
збірна, де вся відокремлена рідина накопичується для подальшого видалення.
Купити сепаратори ЗВГ
Компанія TESTRITE пропонує купити сепаратори пропан-бутану (ЗВГ), які використовуються в поєднанні з витратомірами. Завдяки сепарації до витратоміру потрапляє тільки рідка фаза, а парова проходить диференціальний клапан і повертається в ємність. В асортименті представлені такі моделі газових сепараторів:
-

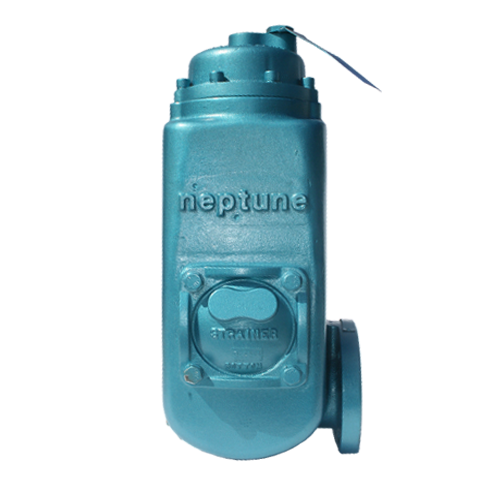

Neptune 4D-MT із сітчастим фільтром;
-

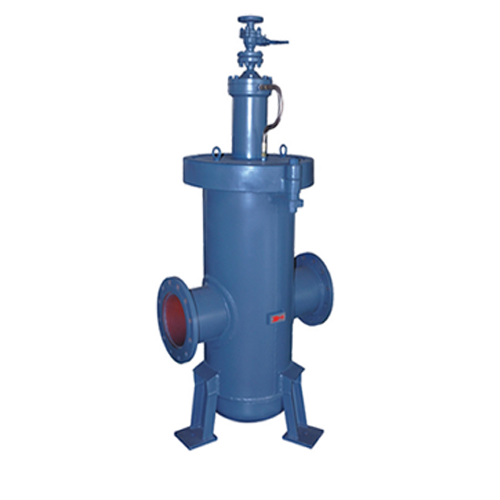

сепаратори ЗВГ Yinuo Instrument, розраховані на тиск 16, 25, 40, 64 бар, з приєднувальними діаметрами від 40 до 800 мм;
-

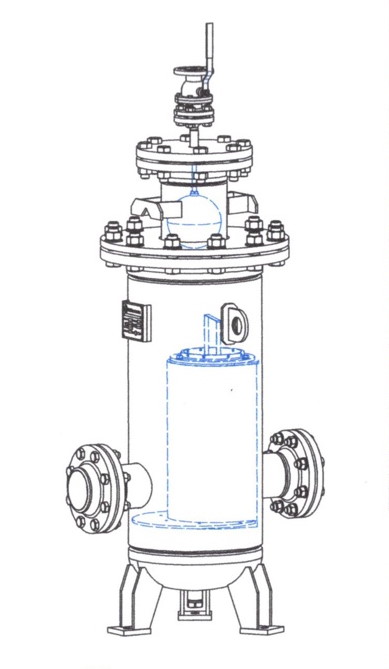

сепаратори-фільтри Yinuo Instrument із аналогічними параметрами.

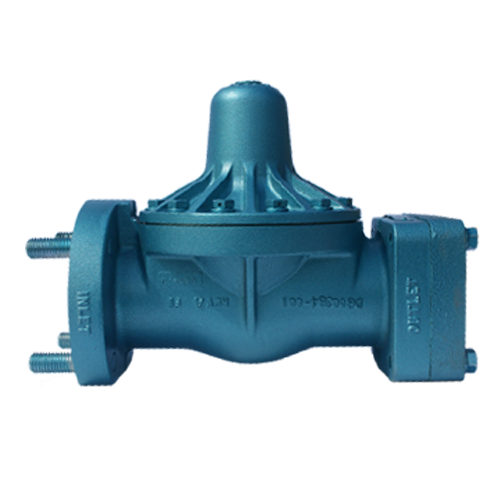

Також можна купити сумісні із сепараторами газу Neptune диференціальні клапани.
