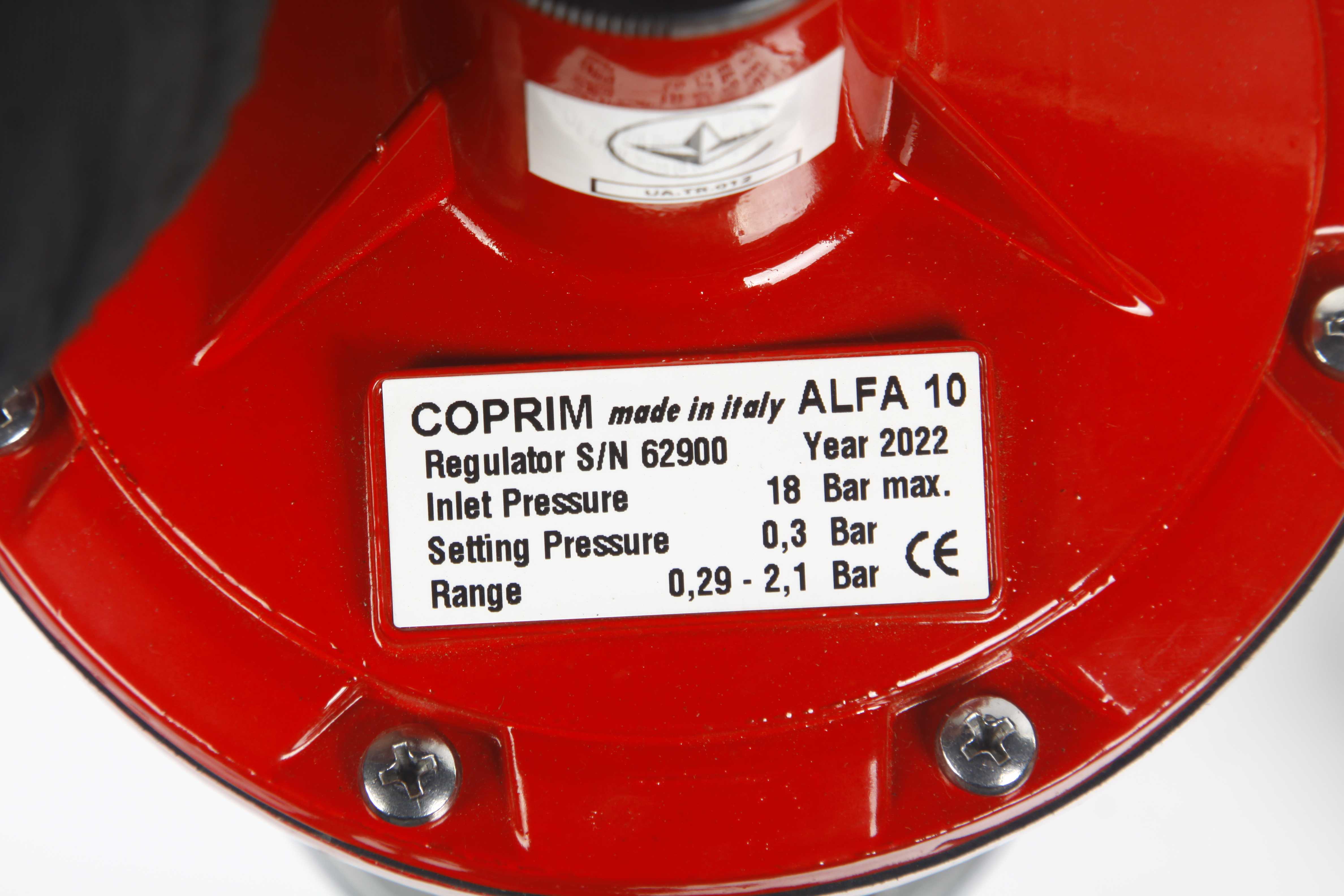

Регулятор тиску газу ALFA 10 AP

ОСНОВНІ ПАРАМЕТРИ

• тиск на вході: max 18 бар

• тиск на виході: P2 = за запитом (0,29-2,1 бар)

• Робоча температура:

  • корпус сталь: від -40°С до +60°С

  • корпус чавун: від -30°С до +60°С

• Клас точності закриття робочого клапана: SG 15%

• Клас точності регулювання: RG до 10

• З'єднання на вході: 1”

• З'єднання на виході: 1”

• Вага: 3 кг

Тарування пружин регулятора COPRIM Alfa 10 AP для високого тиску
діаметр	діапазон тиску	пружина
3.5	0.29 ÷ 0.44 бар	пурпурний
4	0.38 ÷ 0.6 бар	білий
4.5	0.56 ÷ 0.88 бар	зелений
5	0.8 ÷ 1.3 бар	чорний
5.5	1 ÷ 2.1 бар	сірий

КОМПЛЕКТ ПОСТАВКИ

1. Корпус: чавун/сталь, порошкове фарбування

2. Алюмінієва лита головка, порошкове фарбування

3. Гумове ущільнення NBR o HNBR

4. Мембрани з резинової тканини

5. Вбудований перепускний клапан

6. За запитом замовника комплектуются ПЗК BLC10

В стандартному виконані призначений для корозійних газів: METANE, LPG, NITROGEN… Під замовлення, спеціальне виконання для: BIOGAS, OXIGEN, AMMONIA

Таблиця розрахунку пропускної спроможності для природного газу.
^{Усі дані в таблиці отримані дослідним шляхом при навантаженні на регулятор 80%.}

вихід	вхід
	2	3	4	5	8	10	12	16 - 18
0.35	127	172	215	258	302	302	302	302
0.5	125	171	215	258	336	336	336	336
0.7	121	170	215	258	381	381	381	381
1	113	167	213	258	387	448	448	448
1.5	89	156	208	255	388	473	557	560
2		138	199	250	387	474	559	673

Таблиця розрахунку пропускну здатність для пропан-бутану.
^{Усі дані в таблиці отримані дослідним шляхом при навантаженні на регулятор 80%.}

вихід	вхід
	2	3	4	5	8	10	12	16 - 18
0.35	180.3	244.2	305	366.4	428.8	428.8	428.8	428.8
0.5	177.5	242.8	305	366.4	477.1	477.1	477.1	477.1
0.7	171.8	241.4	305	366.4	541	541	541	541
1	160.5	237.1	302	366.4	549.5	636.2	636.2	636.2
1.5	126.4	221.5	295	362.1	551	671.7	790.9	795.2
2		196	283	355	549.5	673.1	793.8	955.7

^{запобіжно-запірний клапан у комплекті}
