Регулятор тиску газу ALFA 10 MP

ОСНОВНІ ПАРАМЕТРИ

• тиск на вході: P1 = 0.5-5 бар

• тиск на виході: P2 = за запитом (95-450 мбар)

• Робоча температура:

  • корпус сталь: від -40°С до +60°С

  • корпус чавун: від -30°С до +60°С

• Клас точності закриття робочого клапана: SG 10%

• Клас точності регулювання: RG до 5

• Запобіжно-скидний клапан (ЗСК): BLC 10

• З'єднання на вході: 1”

• З'єднання на виході: 1”

• Вага: 3 кг

Тарування пружин регулятора COPRIM Alfa 10 MP для среднего тиску
діаметр	діапазон тиску	пружина
2.5	95 ÷ 130 мбар	синій
3	130 ÷ 220 мбар	оранжевий
3.5	200 ÷ 300 мбар	коричневий
3.5	260 ÷ 450 мбар	пурпурний

КОМПЛЕКТ ПОСТАВКИ

1. Корпус: чавун/сталь, порошкове фарбування

2. Алюмінієва лита головка, порошкове фарбування

3. Гумове ущільнення NBR o HNBR

4. Мембрани з резинової тканини

5. Вбудований перепускний клапан

6. за запитом замовника комплектуются ПЗК BLC10

В стандартному виконані призначений для корозійних газів: METANE, LPG, NITROGEN… Під замовлення, спеціальне виконання для: BIOGAS, OXIGEN, AMMONIA

Таблиця розрахунку пропускної спроможності для природного газу.
^{Усі дані в таблиці отримані дослідним шляхом при навантаженні на регулятор 80%.}

вихід	вхід
	0.3	0.5	1	1.5	2	3 - 5
0.1	63	91	141	183	223	249
0.2	57	87	139	182	222	258
0.20	47	82	138	181	222	269
0.30		70	133	179	220	291

Таблиця розрахунку пропускну здатність для пропан-бутану.
^{Усі дані в таблиці отримані дослідним шляхом при навантаженні на регулятор 80%.}

вихід	вхід
	0.3	0.5	1	1.5	2	3 - 5
0.1	89.46	129.2	200	259.9	316.7	353.6
0.2	80.94	123.5	197	258.4	315.2	366.4
0.20	66.74	116.4	196	257	315.2	382
0.30		99.4	189	254.2	312.4	413.2

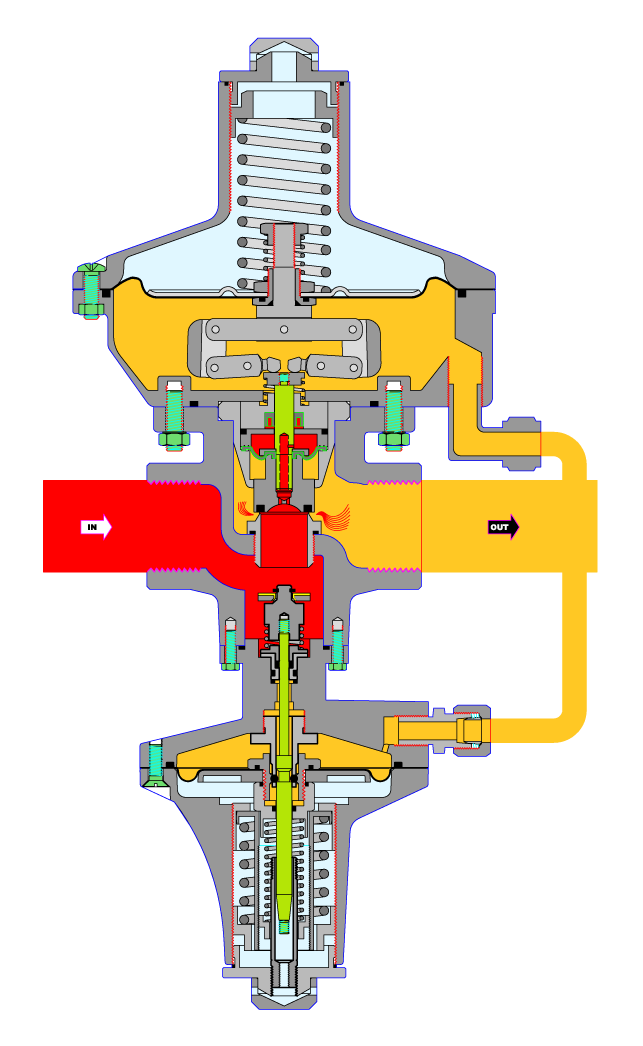

^{запобіжно-запірний клапан у комплекті}
