Регулятор тиску газу ALFLUX DN50

Газовий регулятор ALFLUX DN50 з пілотованим запуском для середнього і високого тиску

регулятор тиску газу Coprim
регулятор тиску газу Coprim
ALFLUX-DN50

КОД ТОВАРУ: 2.70.10

ОСНОВНА ІНФОРМАЦІЯ:

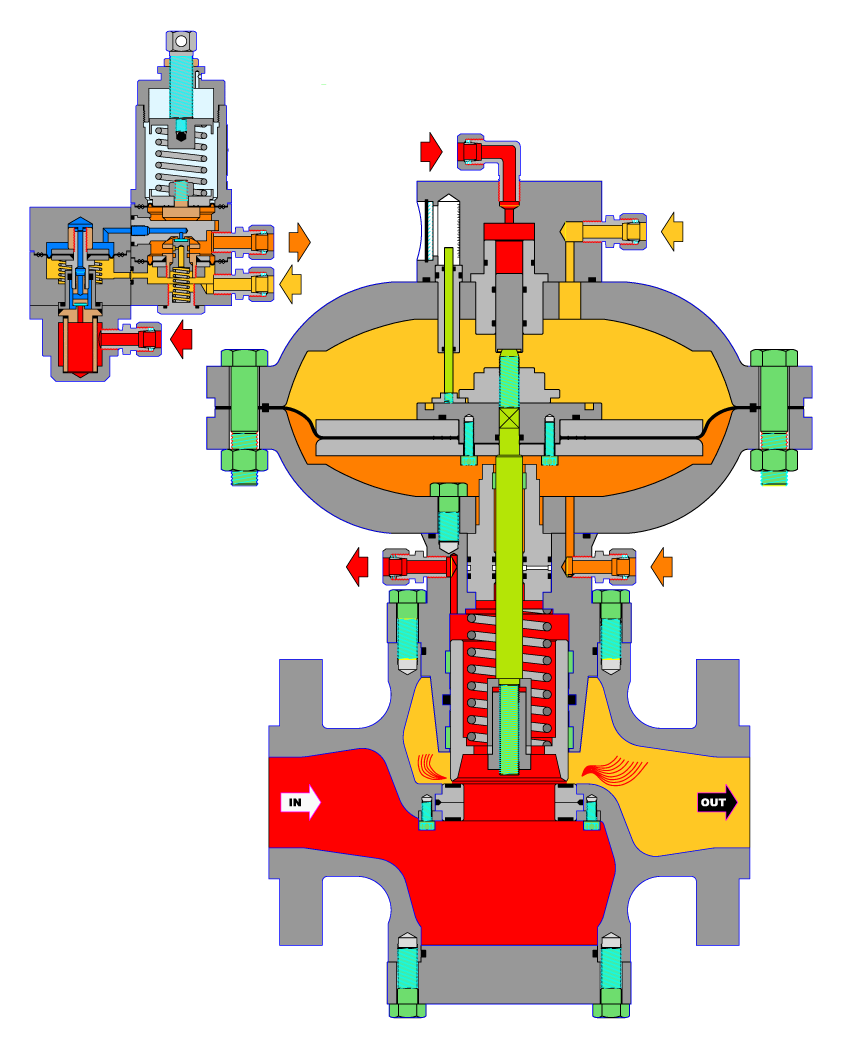

Промисловий регулятор вихідного тиску з пілотним керуванням.

Для роботи з некорозійними заздалегідь відфільтрованими газами.

Автоматичне блокування при розриві мембрани

Автоматичне блокування за відсутності подачі газу в контурі пілота(норма EN 334)

ДОДАТКОВІ ОПЦІЇ:

  1. блокування

  2. мікроперемикачі для вказання положення штока

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Можливість повного технічного обслуговування регулятора без демонтажу з трубопроводу

Діаметр приєднання: 50 мм (2”)

Максимальний тиск на вході: 0,585 бар

Діапазон регулювання вихідного тиску: 0,725 бар /залежить від встановленого пілота/

Коефіцієнт пропускної спроможності Cg: 2312

Надтиск закриття SG: 13%

Клас точності RG: до 1

Робоча температура навколишнього середовища: -30 +60°С

Геометричні розміри:

A-ANSI 150 4”: 254 мм

A-ANSI 300 4”: 267 мм

A-ANSI 600 4”: 286 мм

Розмір А: 110 мм

Розмір B: 440 мм

Розмір C: 360 мм

МАТЕРІАЛИ:

Корпус: плавлена сталь ASTM A352 LCC для класу ANSI 300 e 600

Голова: таль ASTM A105

Голова: сталь ASTM A105

Сідло: AISI 416Б

Мембрана: NBR

Кільця ущільнювачів: сталь + тверда гума

З'єднувальні фітинги: нітрильний каучук згідно з DIN 2353 вуглеводнева оцинкована сталь

Таблиця розрахунку пропускної спроможності пілотованого газового регулятора ALFLUX DN50 для природного газу:

P2 - тиск на виході P1 - тиск на вході
5 бар 8 бар 12 бар 16 бар 20 бар 25 бар 30 бар 35-80 бар
2 бар 4241*5301 4241*5301 4241*5301 4241*5301 4241*5301 4241*5301 4241*5301 4241*5301
4 бар 5029*6235 7068*8835 7068*8835 7068*8835 7068*8835 7068*8835 7068*8835 7068*8835
8 бар - - 12723*13580 12723*15904 12723*15904 12723*15904 12723*15904 12723*15904
12 бар - - - 16241*18378 18378*22972 18378*22972 18378*22972 18378*22972
15 бар - - - 9026*9928 20146*22160 22619*28274 22619*28274 22619*28274
20 бар - - - - - 23051*25356 32851*36136 32851*36136
25 бар - - - - - - 25646*28210 36403*40043
*регулятор може досягати вказаних значень, за умови що швидкість на виході сягає 250 м/с

Продукт виготовлений в Італії та протестований, сертифікований за нормами:

  • 94/9/CE ATEX

  • 97/23/EC PED

Вартість: вартість уточнюйте
