ПаспортГазовий регулятор ALFLUX DN80 MONITOR з пілотованим запуском для середнього та високого тиску
КІД ТОВАРУ: 2.71.20
ОСНОВНА ІНФОРМАЦІЯ:
Регулятор МОНІТОР - аварійний промисловий регулятор вихідного тиску з пілотним керуванням, завдання якого полягає у виконанні функцій робочого регулятора у разі аварії основного або якщо за його дії підвищується тиску в нижній частині регулятора і досягає значення, на яке налаштовано регулятор МОНІТОР.
Для роботи з некорозійними заздалегідь відфільтрованими газами.
При нормальній роботі робочого регулятора знаходиться у повністю відкритому положенні.
Два дані пристрою є повністю ідентичними з точки зору механічних складових і прокладок. Регулятор МОНІТОР має вищі параметри тарування ніж звичайний регулятор. Коефіцент Cg відповідає системі монітора в лінії та приблизно на 20% нижче від основного регулятора.
ДОДАТКОВІ ОПЦІЇ:
-
монітор
-
блокування
-
мікроперемикачі для вказівки положення штока
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Можливість повного технічного обслуговування регулятора без демонтажу з трубопроводу
Діаметр приєднання: 80 мм (3”)
Максимальний тиск на вході: 0,585 бар
Діапазон регулювання вихідного тиску: 0,725 бар /залежить від встановленого пілота/
Коефіцієнт пропускної здатності Cg: 5150
Надтиск закриття SG: 13%
Клас точності RG: до 1
Робоча температура навколишнього середовища: -30 +60°С

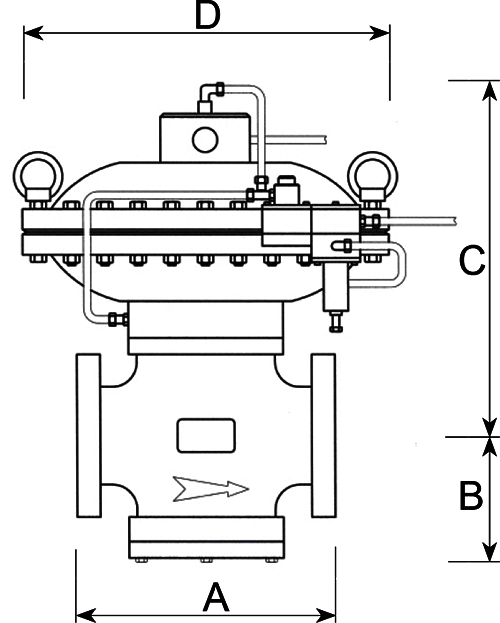

Геометричні розміри:
A-ANSI 150 4”: 298 мм
A-ANSI 300 4”: 317 мм
A-ANSI 600 4”: 336 мм
Розмір А: 140 мм
Розмір B: 470 мм
Розмір C: 360 мм
МАТЕРІАЛИ:
Корпус: плавлена сталь ASTM A352 LCC для класу ANSI 300 e 600
Голова: таль ASTM A105
Голова: сталь ASTM A105
Сідло: AISI 416Б
Мембрана: NBR
Кільця ущільнювачів: сталь + тверда гума
З'єднувальні фітинги: нітрильний каучук згідно з DIN 2353 вуглеводнева оцинкована сталь
Таблиця розрахунку пропускної спроможності пілотованого газового регулятора ALFLUX DN50 для природного газу:
| P2 - тиск на виході | P1 - тиск на вході | ||||||||
| 5 бар | 8 бар | 12 бар | 16 бар | 20 бар | 25 бар | 30 бар | 35-80 бар | ||
|---|---|---|---|---|---|---|---|---|---|
| 2 бар | 10857*13571 | 10857*13571 | 10857*13571 | 10857*13571 | 10857*13571 | 10857*13571 | 10857*13571 | 10857*13571 | |
| 4 бар | 11203*12323 | 18095*22619 | 18095*22619 | 18095*22619 | 18095*22619 | 18095*22619 | 18095*22619 | 18095*22619 | |
| 8 бар | - | - | 30250*33275 | 32572*40715 | 32572*40715 | 32572*40715 | 32572*40715 | 32572*40715 | |
| 12 бар | - | - | - | 36177*39794 | 47048*51919 | 47048*58810 | 47048*58810 | 47048*58810 | |
| 15 бар | - | - | - | 20106*22116 | 44877*49374 | 57905*64439 | 47048*58810 | 47048*58810 | |
| 20 бар | - | - | - | - | - | 51347*56481 | 73176*80493 | 47048*58810 | |
| 25 бар | - | - | - | - | - | - | 57127*62839 | 81089*89197 | |
| *регулятор може досягати вказаних значень, за умови що швидкість на виході сягає 250 м/с | |||||||||
Продукт виготовлений в Італії та протестований, сертифікований за нормами:
-
94/9/CE ATEX
-
97/23/EC PED
Вартість: вартість уточнюйте
