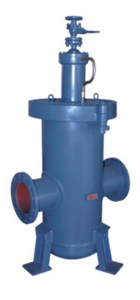

Yinuo Instrument фільтр-сепаратор

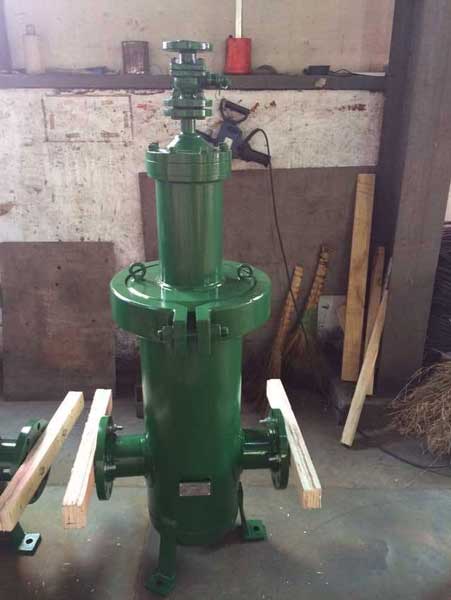

LPGX - сепаратор - фільтр в одному корпусі, відокремлює парову фазу пропан-бутану від рідини. Він витісняє пари з рідини та одночасно виконує роль фільтра. Працює з усіма видами витратомірів для покращення точності вимірювання.

ОСНОВНІ ПАРАМЕТРИ

Умовний тиск: 16bar, 25bar, 40bar, 64bar
Температура рідини: -40 °C ~ + 120 °C
Втрата тиску: 0.03 MPa
При в'язкості: (0,4 ~ 3000) mPas

DN (mm)	умовний тиск, bar	основні розміри			міжфланцеве відстань L, mm	Висота до центру фланця А, mm	Висота аппарату Н, mm	Зовнішній діаметр аппарату D1, mm	Вага кг
		Діаметр кола під анкера D2, mm	Болт
		D	Кількість опор	M
40	16, 25	310	3	М16	320	237	895	159	40
	40	310	3	М16					45
	64	310	3	М16					55
50	16, 25	310	3	М16	320	237	895	159	40
	40	310	3	М16					45
	64	310	3	М16					55
80	16, 25	335	3	М16	420	260	1257	219	65
	40	335	3	М16					70
	64	335	3	М16					75
100	16	310	3	М20	520	315	1405	273	120
	25, 40	310	3	М20					125
	64	310	3	М20					140
150	16	520	3	М20	720	500	1700	325	180
	25, 40	520	3	М20					188
	64	520	3	М20					205
200	16, 25	634	3	М20	800	538	1710	426	480
	25	634	3	М20					490
	40	634	3	М20					505
	64	634	3	М20					530
250	16	658	3	М20	1000	580	1720	426	1300
	25	658	3	М20					1330
	40	658	3	М20					1375
300	16	670	3	М30	1100	1050	2300	524	1750
	25	670	3	М30					1800
	40	670	3	М30					1880
350	16	750	3	М30	1300	1070	2800	628	2000
	25	750	3	М30					2150
	40	750	3	М30					2450
400	16	800	3	М30	1600	1100	3000	732	2480
400	25	800	3	М30	1600	1100	3000	732	2580
500	16	950	3	М30	2000	1150	3300	932	2600
500	25	950	3	М30	2000	1150	3300	932	2720
600	16	1100	3	М30	2200	1150	3300	1200	2800
600	25	1100	3	М30	2200	1150	3300	1200	2950
700	16	1350	3	М30	2500	1150	3300		3000
700	25	1350	3	М30	2500	1150	3300		3200
800	16	1500	4	М36	2700	1250	3300		3300
800	25	1500	4	М36	2700	1250	3300		3500
