Кран баттерфляй COPRIM PN16 DN 5"-12"
ОСНОВНІ ПАРАМЕТРИ
-
Корпус: сталь
-
Випробовуваний тиск: 16 бар
-
Робочий тиск: 8 бар
-
Робоча температура: -30 +100 °С
-
Робоче середовище:
-
природний газ
-
газоподібний ЗВГ
-
вода
-
вуглеводні
-
-
Фланцеве з'єднання: стандарт ISO
-
Ущільнювальні сідла: NBR
-
Диск: кована сталь А 105
-
Важіль: алюміній
-
Фіксатор положення важеля
-
Самостійне чищення диска.
-
Установка без додаткових прокладок.
-
Внутрішній прохідний діаметр диска ширший, ніж труби номінального діаметра, так що знос клапана батерфляй від газового потоку не відбувається.
| DN | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|
| 5” | 6” | 8” | 10” | 12” | |
| A | 56 | 56 | 60 | 68 | 78 |
| B | 315 | 320 | 320 | 320 | 320 |
| C | 136 | 152 | 176 | 218 | 257 |
| D | 250 | 285 | 340 | 405 | 460 |
| E | 175 | 190 | 225 | 270 | 300 |
| F | 360 | 392 | 450 | 540 | 607 |
| G | 210 | 240 | 295 | 355 | 410 |
ГВИНТИ
| f | M 16 | M 20 | M 20 | M 22 | M 22 |
|---|---|---|---|---|---|
| L | 45 | 45 | 50 | 55 | 60 |
| n° | 8 | 8 | 12 | 12 | 12 |
ВАГА
| Kg | 11,5 | 14 | 19,5 | 29,4 | |
|---|---|---|---|---|---|
| Cod. | 3.01.06 | 3.01.07 | 3.01.08 | 3.01.09 | 3.01.10 |
Вартість: вартість уточнюйте

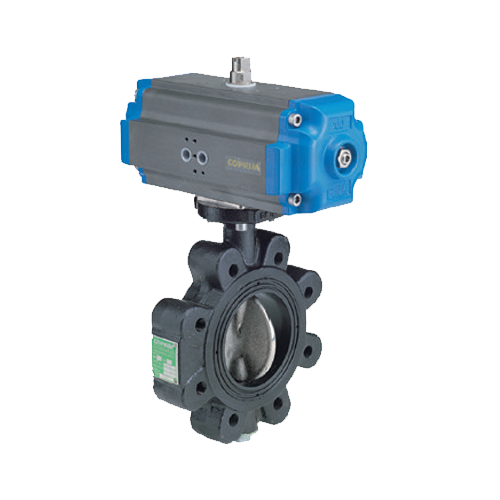

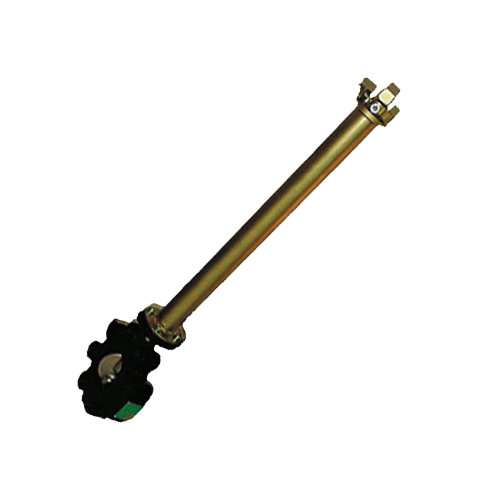

Додаткове обладнання:
