Кульовий міжфланцевий кран ALFA 10H.P.

Кульовий кран МІЖФЛАНЦЕВИЙ ALFA 10H.P. PN 63-100 (бар)

Кран Alfa
Основні параметри:

  • Клас тиску PN 63-100 ANSI 600

  • DN 10-100

  • Тип приєднання: стяжне, міжфланцеве

Конструкція:

  • Повнопрохідний

  • Цільний корпус

  • Плаваюча куля

  • Антистатичний пристрій

  • Антивибивна конструкція

Додаткові можливості:

  • Спеціальне V-подібне ущільнення для підвищення герметичності

  • Подовження важеля

  • Подовження штока

  • Кріогенне виконання

  • Пожежобезпечна конструкція

  • Заповнення застійних зон над кулею

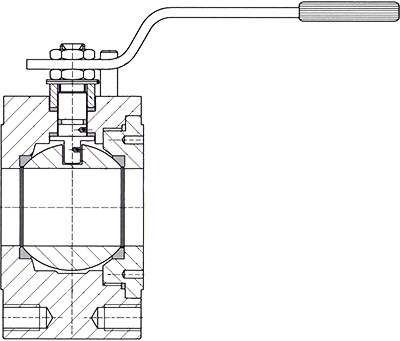

Габарити та приєднувальні розміри
DN 10 15 20 25 32 40 50 65 80 100
" 3/8" 1/2" 3/4" 1" 1.1/4" 1.1/2" 2" 2.1/2" 3" 4"
E 14 14 19 24 29 38 48 64 76 95
L 55 55 60 65 75 85 100 125 150 185
M/R 150/- 150/- 150/- 275/- 275/- 380/- 380/- 440/500 440/500 -/800
H 84 84 87 102 105 125 134 169 174 231
h 52 52 54 75 78 104 110 136 141 175
P PN63 33 33 36 51 53 65 75 95.5 105 115
P PN100 33 33 36 51 53 65 75 95.5 105 115
P ANSI600 - 33 36 51 53 65 75 85.5 95 121.5
f/t 10/6 10/ 10/6 16/10 16/10 22/14 22/14 30/18 30/18 45/30
кг 2.5 2.5 5 6 9 10 19 31 40 67
ISO 5211 F03 F03 F03 F05 F05 F07 F07 F10 F10 F14
F M5 M5 M5 M6 M6 M8 M8 M10 M10 M16
G 36 36 36 50 50 70 70 102 102 140
01 Корпус ATSM A105 ASTM A479 F307 ASTM A479 F316
03 Корпусний елемент ASTM A105 ASTM A479 F304 ASTM A479 F316
04 Шток AISI 410 ASTM A479 F316
05 Куля ASTM A479 F304 ASTM A479 F316
06 Ущільнення кулі R.P.T.F.E. / P.T.F.E. + A.M.
07 Прокладка P.T.F.E. + Графіт P.T.F.E.
08 Шайба P.T.F.E. + Графіт P.T.F.E.
09 Кришка сальника CF9SMnPb36 UNI 4838 (гальваниз.) ASTM A479 F304
10 Важіль Fe37 UNI 7070 (гальваниз.)
11 Гайка/Контргайка 6S UNI 3740 (гальваниз.)
12 Пружинна шайба 50CrV4 UNI 3545 (гальваниз.)
13 Обмежувач 8.8 UNI 3740 (гальваниз.)
14 Антистатичний прилад ASTM A479 F316
15 Кільце штока Viton
