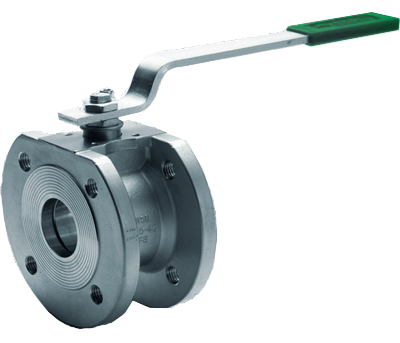

Кульовий фланцевий кран ALFA 10NF

Кульовий кран ФЛАНЦЕВИЙ Alfa 10NF PN 10-40 (бар)

Кран Alfa
Основні параметри:

  • Клас тиску PN 10-40 ANSI 150

    Ipsum

  • DN 10-200

  • Тип приєднання: стяжне, міжфланцеве

Конструкція:

  • Повнопрохідний

  • Цільний корпус

  • Плаваюча куля

  • Антистатичний пристрій

  • Антивибивна конструкція

Додаткові можливості:

  • Спеціальне V-подібне ущільнення для підвищення герметичності

  • Подовження важеля

  • Подовження штока

  • Кріогенне виконання

  • Пожежобезпечна конструкція

  • Заповнення застійних зон над кулею

Габарити та приєднувальні розміри
DN 10 15 20 25 32 40 50 50 65 80 100 125 150 200
" 3/8" 1/2" 3/4" 1" 1.25' 1.1/2" 2" 2" 2.1/2" 3" 4" 5" 6" 8"
E 14 14 19 24 29 38 48 48 64 76 95 118 152 203
L 36 36 39 43 51 63 70 83 107 120 152 210 255 340
M / R 150/- 150/- 150/- 185/- 185/- 275/- 275/- 275/- 380/- 380/- 440/500 440/500 -/800 -/800
H 84 84 87 95 99 118 126 126 143 149 185 200 273 322
h 52 52 54 69 72 95 101 101 122 127 151 167 220 270
P 33 33 36 43 48 63 68.5 68.5 82 88.5 103 122 153 200
f/t 10/6 10/6 10/6 12/8 12/8 16/10 16/10 16/10 22/14 22/14 30/18 30/18 45/30 52/30
Кг 1.2 1.2 1.7 2 3 4.5 5 5.8 10 13 22 30 69 132
ISO 5211 F03 F03 F03 F03 F03 F05 F05 F05 F07 F07 F10 F10 F14 F14
F M5 M5 M5 M5 M5 M6 M6 M6 M8 M8 M10 M10 M16 M16
G 36 36 36 36 36 50 50 50 70 70 102 102 140 140
Арт. - 3.08.11 3.08.12 3.08.13 3.08.14 3.08.15 3.08.15 3.08.16 3.08.17 3.08.18 3.08.19 - - -
Ipsum


Ipsum
- DN 10-32 - Міжфланцеве виконання DN 40-200 - Фланцеве виконання
Гвинтове кріплення Посадкове кріплення болта A. Гладкі отвори
B. Різьбові отвори
01 Корпус A216 WCB ASTM A351 CF8 ASTM A351 CF8M
02 Гвинт 8.8 UNI 3740 (гальваніз.) A2-70 UNI 3740
03 Корпусний елемент ASTM A105 ASTM A351 CF8 ASTM A351 CF8M
04 Шток AISI 410 ASTM A479 F316
05 Куля ASTM A479 F304 ASTM A479 F316
06 Ущільнення кулі P.T.F.E. / R.P.T.F.E.
07 Прокладка P.T.F.E. + Графіт P.T.F.E.
08 Шайба P.T.F.E. + Графіт P.T.F.E.
09 Кришка сальника CF9SMnPb36 UNI 4838 (гальваніз.) ASTM A479 F304
10 Важіль Fe37 UNI 7070 (гальваніз.)
11 Гайка/Контргайка 6S UNI 3740 (гальваніз.)
12 Пружинна шайба 50CrV4 UNI 3545 (гальваніз.)
13 Обмежувач 8.8 UNI 3740 (гальваніз.)
14 Антистатичний пристрій ASTM A479 F316
15 Кільце штока Viton
16 Кільце корпусу Viton
Ipsum

Вартість: вартість уточнюйте
