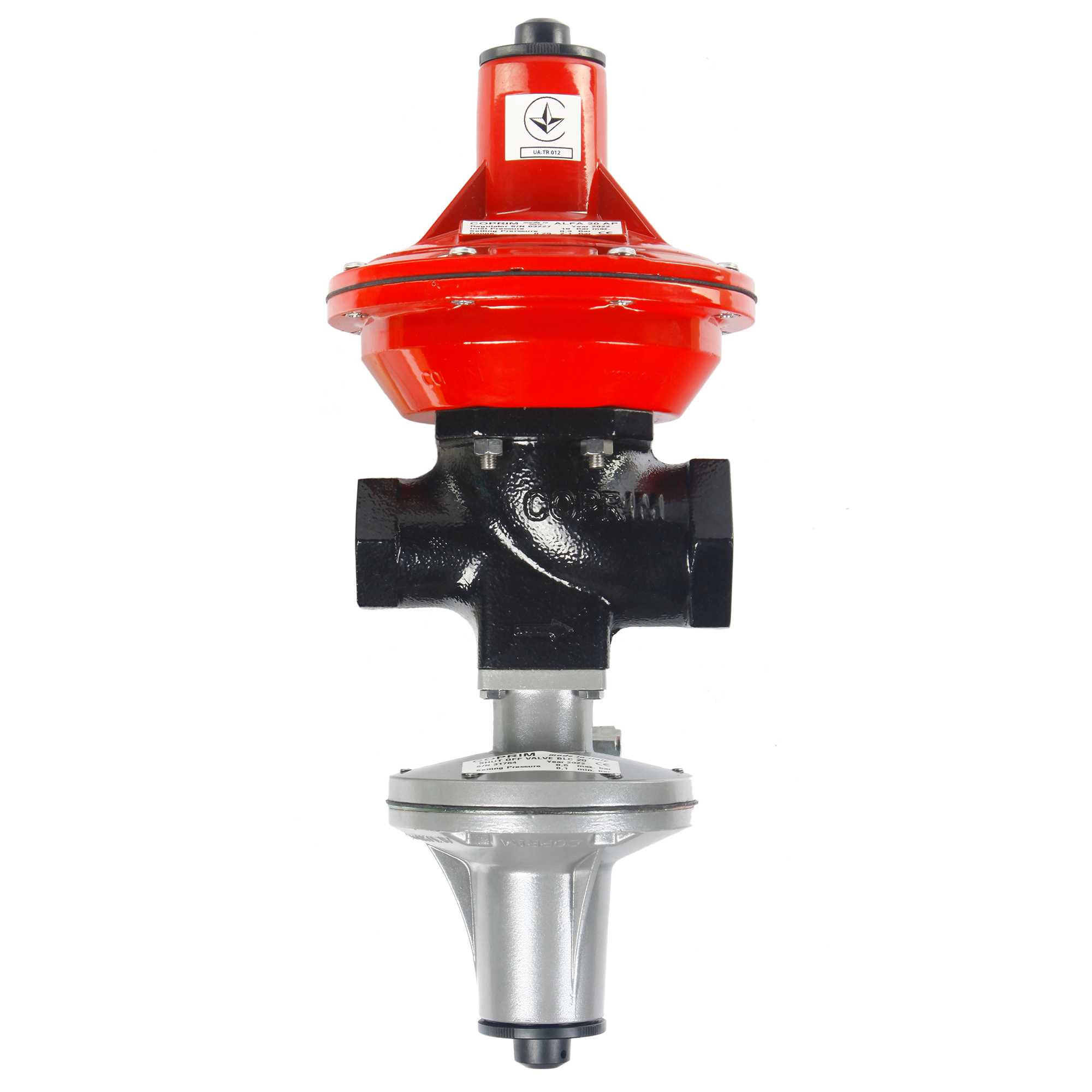

Регулятор тиску газу ALFA 20 AP TR

ОСНОВНІ ПАРАМЕТРИ

• тиск на вході: P1 = max 18 бар

• тиск на виході: P2 = за запитом (1,5-4 бар)

• Робоча температура:

  • корпус сталь: від -40°С до +60°С

  • корпус чавун: від -30°С до +60°С

• Клас точності закриття робочого клапана: SG 15%

• Клас точності регулювання: RG до 10

• З'єднання на вході: 1”

• З'єднання на виході: 1”1/2

• Вага: 3 кг

Тарування пружин регулятора COPRIM Alfa 20 AP TR для підвищеного тиску
діаметр	діапазон тиску	пружина
3.5	0.29 ÷ 0.44 бар	пурпурний
4	0.38 ÷ 0.6 бар	білий
4.5	0.56 ÷ 0.88 бар	зелений
5	0.8 ÷ 1.3 бар	чорний
5.5	1 ÷ 2.1 бар	сірий

КОМПЛЕКТ ПОСТАВКИ

1. Корпус: чавун/сталь, порошкове фарбування

2. Алюмінієва лита головка, порошкове фарбування

3. Гумове ущільнення NBR o HNBR

4. Мембрани з резинової тканини

5. Вбудований перепускний клапан

6. за запитом замовника комплектуются ПЗК BLC10

В стандартному виконані призначений для корозійних газів: METANE, LPG, NITROGEN… Під замовлення, спеціальне виконання для: BIOGAS, OXIGEN, AMMONIA

Таблиця розрахунку пропускної спроможності для природного газу.
^{Усі дані в таблиці отримані дослідним шляхом при навантаженні на регулятор 80%.}

Таблиця розрахунку пропускну здатність для пропан-бутану.
^{Усі дані в таблиці отримані дослідним шляхом при навантаженні на регулятор 80%.}

^{запобіжно-запірний клапан у комплекті}
