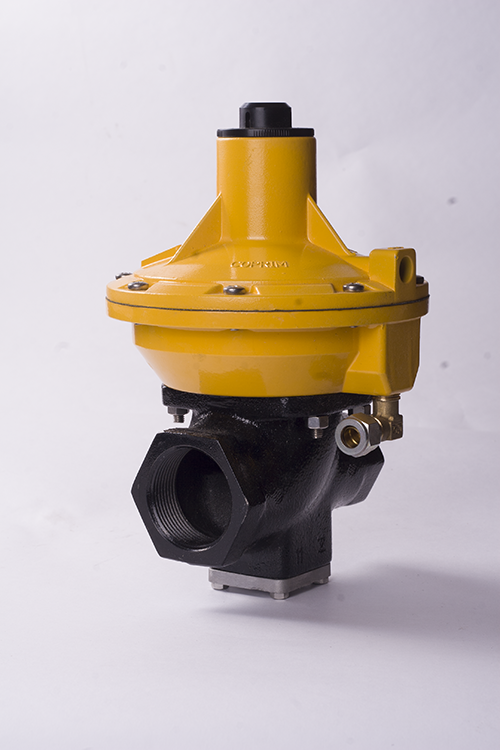

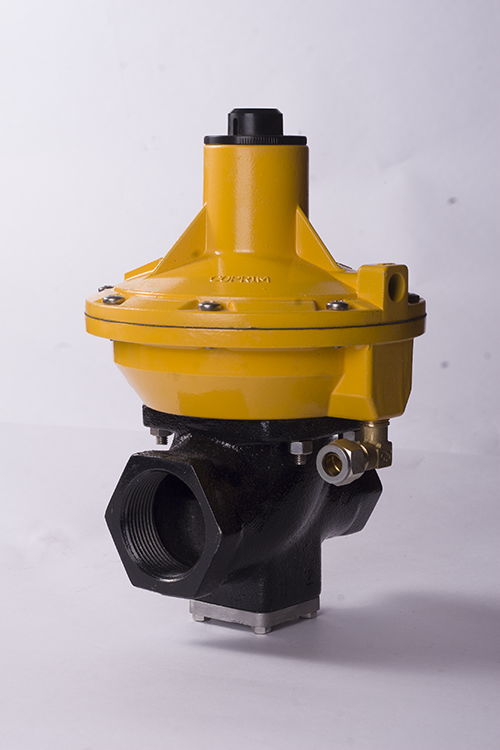

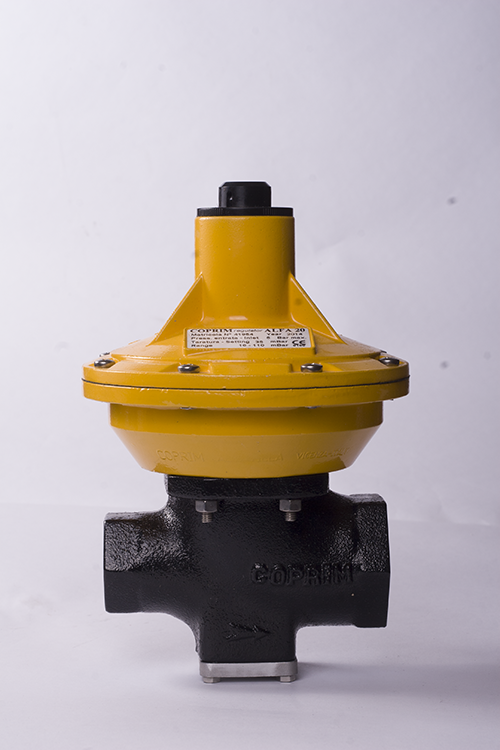

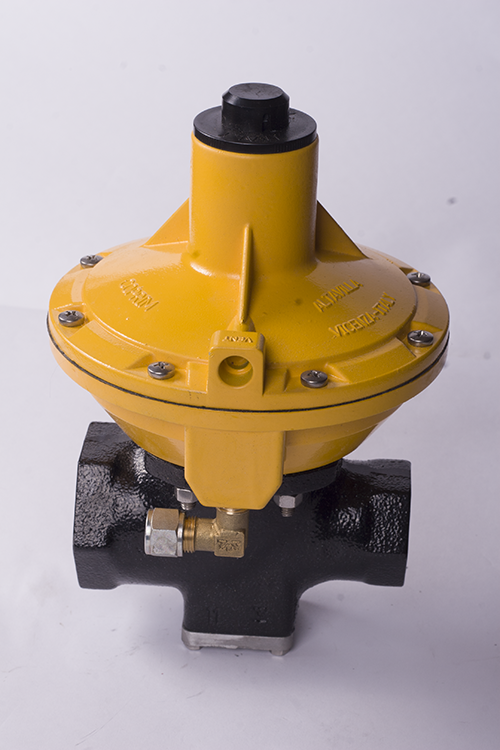

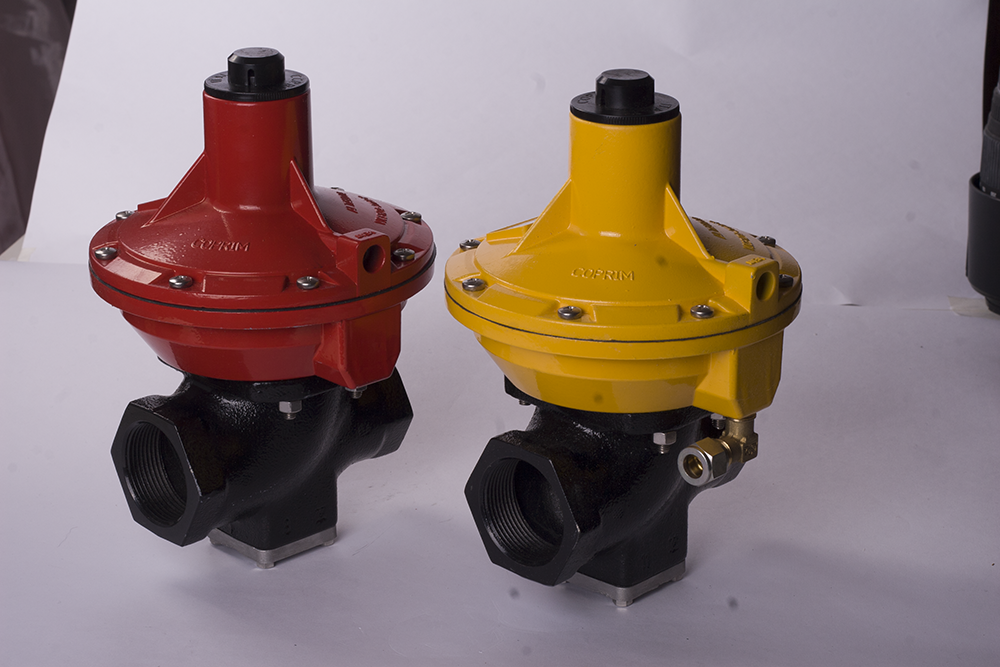

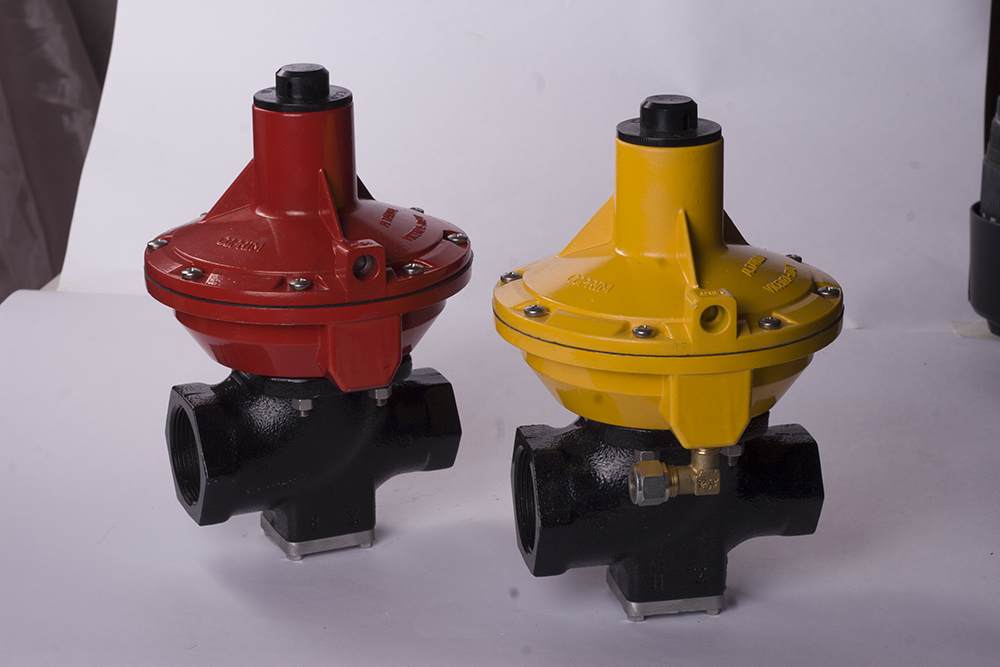

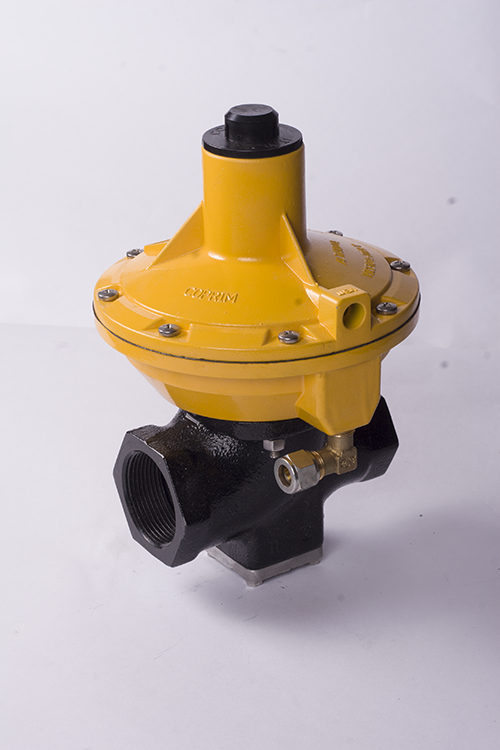

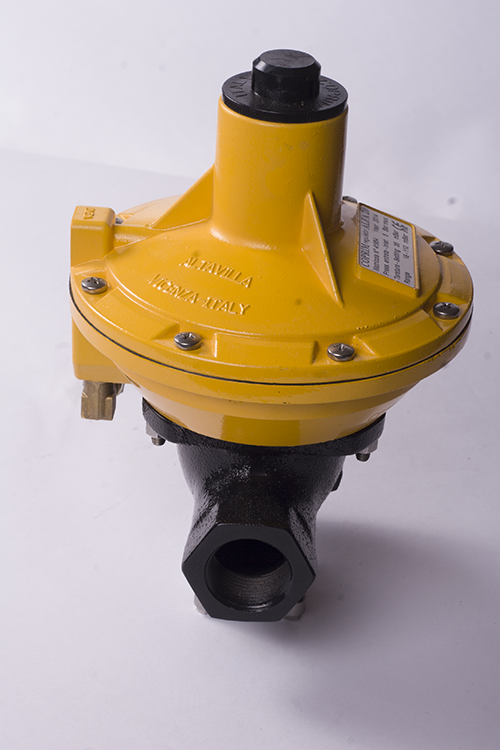

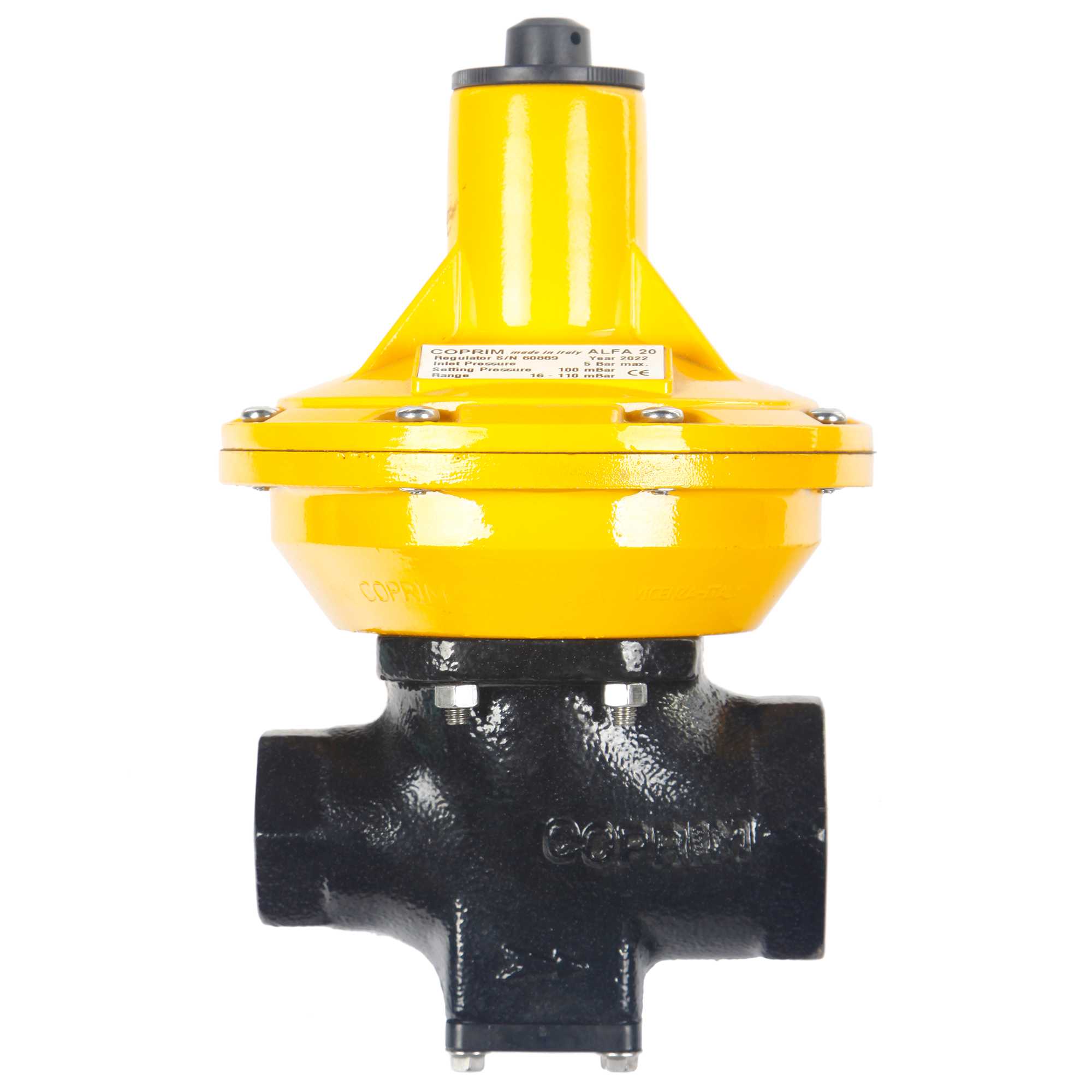

Регулятор тиску газу ALFA 20 BP

Газовий регулятор COPRIM Alfa 20 BP низький тиск

КОД ТОВАРУ: 2.50.20

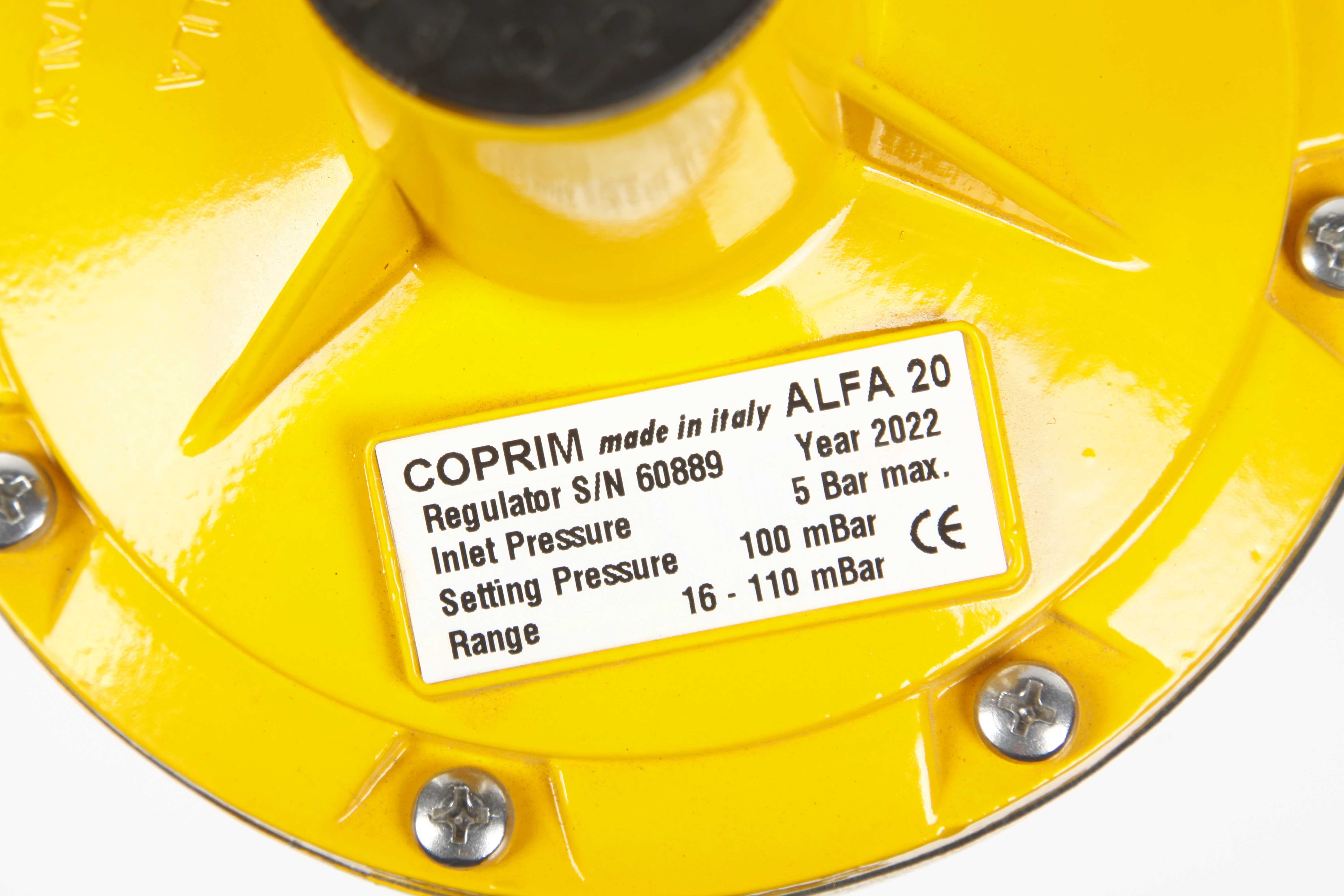

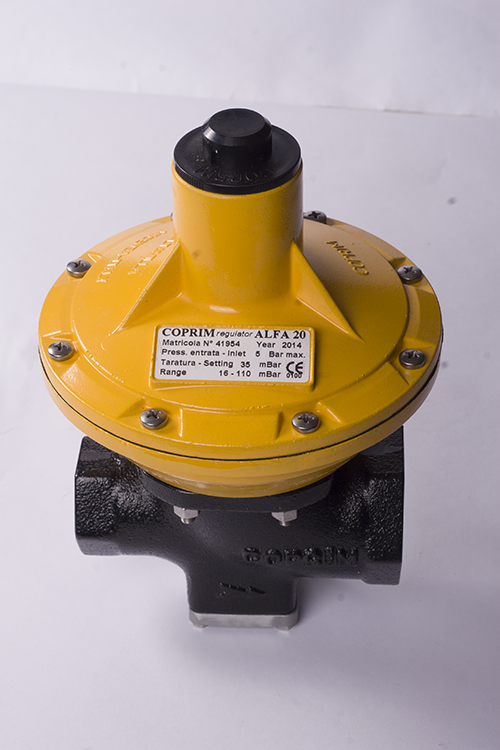

ОСНОВНІ ПАРАМЕТРИ

тиск на вході: P1 = 0.5-5 бар
тиск на виході: P2 = за запитом (16-110 мбар)
Робоча температура:
- корпус сталь: від -40°С до +60°С
- корпус чавун: від -30°С до +60°С
Клас точності закриття робочого клапана: SG 10%
Клас точності регулювання: RG до 5
Запобіжно-скидний клапан (ЗСК): BLC 10
З'єднання на вході: 1”
З'єднання на виході: 1”1/2
Вага: 3 кг

Тарування пружин регулятора COPRIM Alfa 20 BP для низкого тиску
діаметр	діапазон тиску	пружина
1.6	16 ÷ 26 мбар	золотий
1.8	22 ÷ 32 мбар	голубий
2	30 ÷ 43 мбар	червоний
2.2	42 ÷ 72 мбар	жовтий
2.5	70 ÷ 110 мбар	синій

КОМПЛЕКТ ПОСТАВКИ

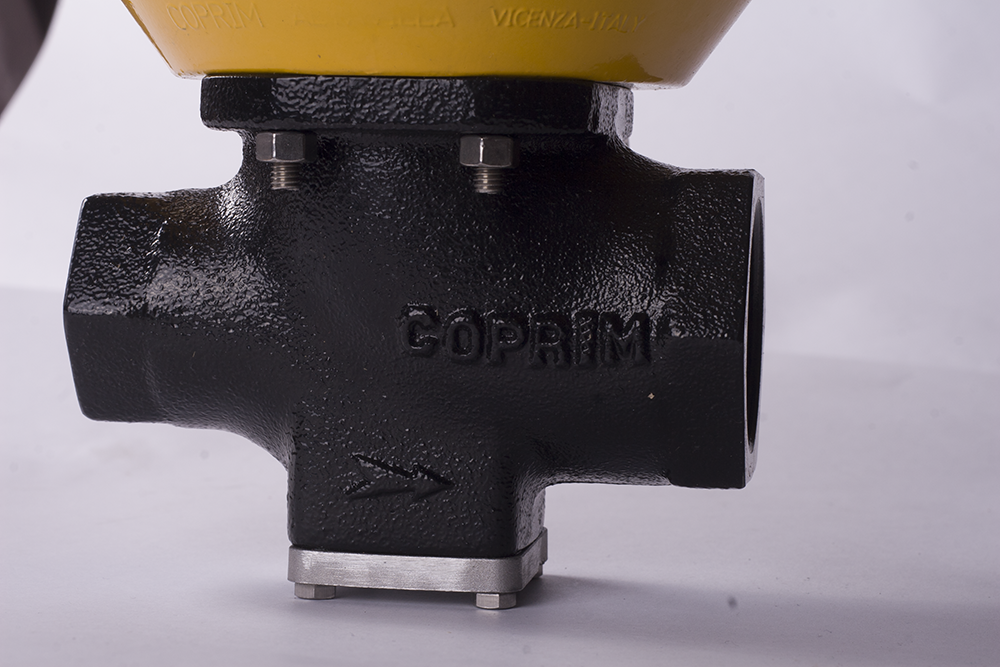

Корпус: чавун/сталь, порошкове фарбування
Алюмінієва лита головка, порошкове фарбування
Гумове ущільнення NBR o HNBR
Мембрани з резинової тканини
Вбудований перепускний клапан
за запитом замовника комплектуются ПЗК BLC10

В стандартному виконані призначений для корозійних газів: METANE, LPG, NITROGEN… Під замовлення, спеціальне виконання для: BIOGAS, OXIGEN, AMMONIA

Таблиця розрахунку пропускної спроможності для природного газу.
^{Усі дані в таблиці отримані дослідним шляхом
при навантаженні на регулятор 80%.}

вихід	0.3	0.5	1	1.5	2	3	4	5
вихід	вхід
0.1	86	152	193	250	304	408	508	576
0.2	78	146	191	249	304	408	508	597
0.20	65	138	188	248	303	408	508	609
0.30		96	182	245	301	407	509	610

Таблиця розрахунку пропускну здатність для пропан-бутану.
^{Усі дані в таблиці отримані дослідним шляхом
при навантаженні на регулятор 80%.}

вихід	0.2	0.3	0.5	1	1.5	2	3	4	5
вихід	вхід
25	61.06	76.68	102.2	150.5	193.1	234	312.4	390.5	465.76
35	59.64	75.26	100.8	150.5	193.1	234	312.4	390.5	465.76
50	56.8	73.84	99.4	149.1	193.1	234	312.4	390.5	465.76
100	46.86	66.74	95.14	147.7	191.7	234	312.4	390.5	467.18
