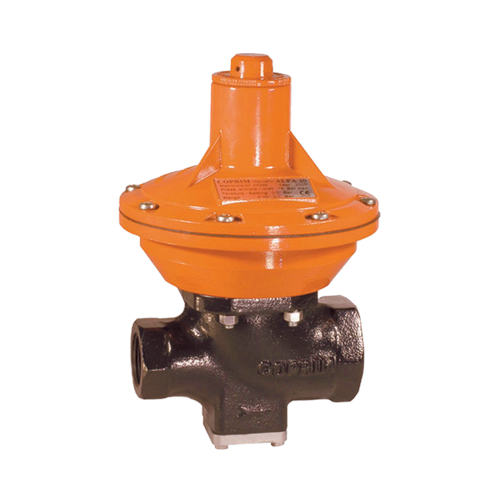

Регулятор тиску газу ALFA 20 MP

ОСНОВНІ ПАРАМЕТРИ

• тиск на вході: P1 = 0.5-5 бар

• тиск на виході: P2 = за запитом (95-450 мбар)

• Робоча температура:

  • корпус сталь: від -40°С до +60°С

  • корпус чавун: від -30°С до +60°С

• Клас точності закриття робочого клапана: SG 10%

• Клас точності регулювання: RG до 5

• Запобіжно-скидний клапан (ЗСК): BLC 10

• З'єднання на вході: 1”

• З'єднання на виході: 1”1/2

• Вага: 3 кг

Тарування пружин регулятора COPRIM Alfa 20 MP для среднего тиску
діаметр	діапазон тиску	пружина
2.5	95 ÷ 130 мбар	синій
3	130 ÷ 220 мбар	оранжевий
3.5	200 ÷ 300 мбар	коричневий
3.5	260 ÷ 450 мбар	пурпурний

КОМПЛЕКТ ПОСТАВКИ

1. Корпус: чавун/сталь, порошкове фарбування

2. Алюмінієва лита головка, порошкове фарбування

3. Гумове ущільнення NBR o HNBR

4. Мембрани з резинової тканини

5. Вбудований перепускний клапан

6. за запитом замовника комплектуются ПЗК BLC10

В стандартному виконані призначений для корозійних газів: METANE, LPG, NITROGEN… Під замовлення, спеціальне виконання для: BIOGAS, OXIGEN, AMMONIA

Таблиця розрахунку пропускної спроможності для природного газу.
^{Усі дані в таблиці отримані дослідним шляхом при навантаженні на регулятор 80%.}

вихід	вхід
	0.3	0.5	1	1.5	2	3	4	5
0.11	86	152	193	250	304	408	508	576
0.15	78	146	191	249	304	408	508	597
0.20	65	138	188	248	303	408	508	609
0.30		96	182	245	301	407	509	610

Таблиця розрахунку пропускну здатність для пропан-бутану.
^{Усі дані в таблиці отримані дослідним шляхом при навантаженні на регулятор 80%.}

вихід	вхід
	0.3	0.5	1	1.5	2	3	4	5
0.11	122.1	215.8	274.1	355	431.7	579	721.4	817.92
0.15	110.8	207.3	271.2	353.6	431.7	579	721.4	847.74
0.20	92.3	196	267	352.2	430.3	579	721.4	864.78
0.30		136.3	258.4	347.9	427.4	578	722.8	866.2

^{запобіжно-запірний клапан у комплекті}
