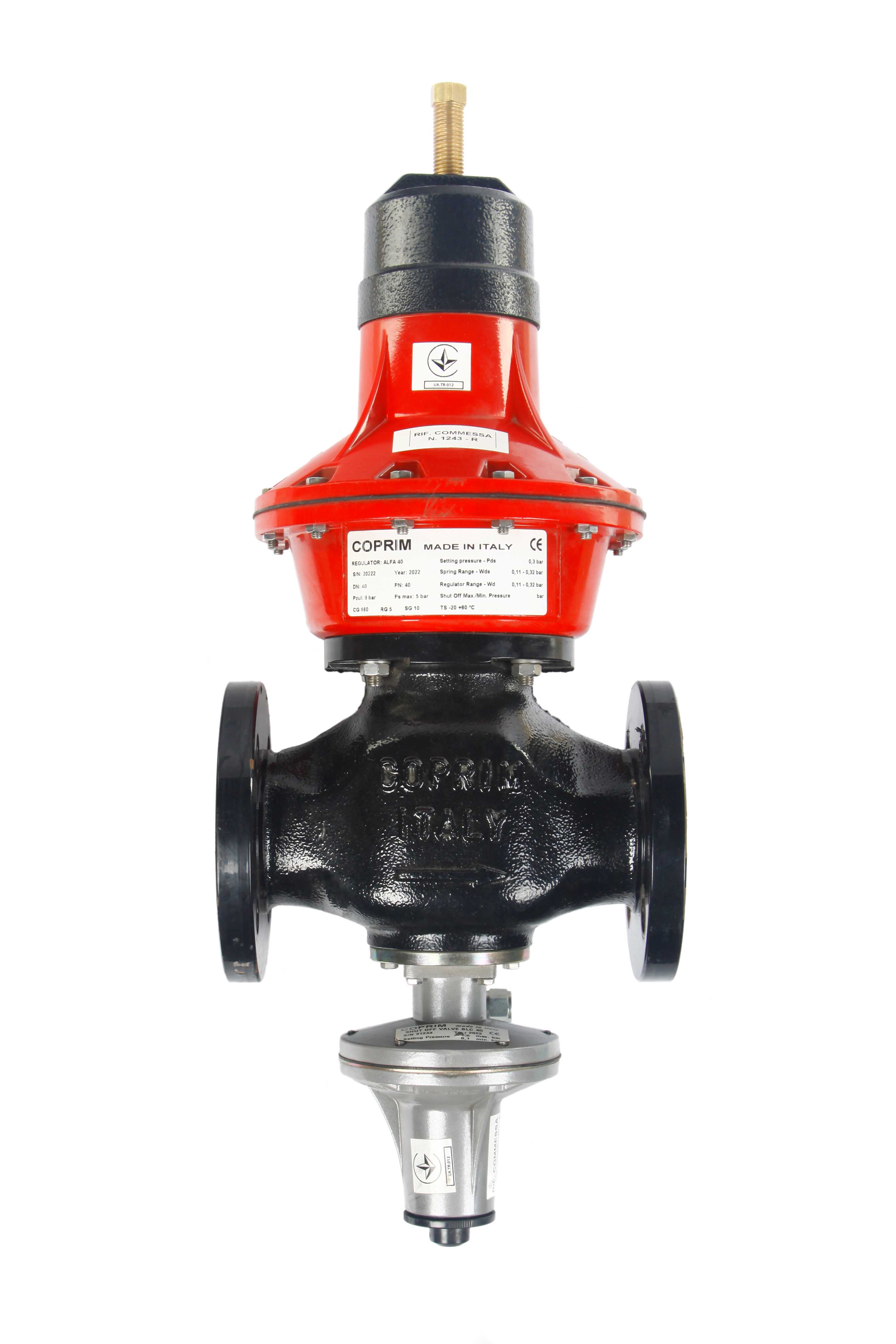

Регулятор тиску газу ALFA 40 AP

КОД ТОВАРУ: 2.50.45

ОСНОВНІ ПАРАМЕТРИ

• тиск на вході: P1 = max 18 бар

• тиск на виході: P2 = за запитом (0.31-4 бар)

• Робоча температура

  • корпус сталь: від -40°С до +60°С

  • корпус чавун: від -30°С до +60°С

• Клас точності закриття робочого клапана: SG 10%

• Клас точності регулювання: RG до 5

• Запобіжно скидний клапан (ЗСК) BLC 10

• З'єднання на вході: фланець DN 40

• З'єднання на виході: фланець DN 40

• Вага: 19 кг

Тарування пружин регулятора COPRIM Alfa 40 AP для високого тиску
діаметр	діапазон тиску	пружина
7	0.3 ÷ 0.75 бар	білий
7.5	0.58 ÷ 0.9 бар	зелений
8	0.85 ÷ 1.25 бар	чорний
9	1.1 ÷ 2 бар	сірий
10	18 ÷ 54 бар	пурпурний

КОМПЛЕКТ ПОСТАВКИ

1. Корпус: чавун/сталь, порошкове фарбування

2. Алюмінієва лита головка, порошкове фарбування

3. Гумове ущільнення NBR o HNBR

4. Мембрани з резинової тканини

5. Вбудований перепускний клапан

6. за запитом замовника комплектуются ПЗК BLC10

В стандартному виконані призначений для корозійних газів: METANE, LPG, NITROGEN…

Під замовлення, спеціальне виконання для: BIOGAS, OXIGEN, AMMONIA

Таблиця розрахунку пропускної спроможності для природного газу..
^{всі дані в таблиці отриманні дослідним шляхом при навантаженні на регулятор 80%}

Таблиця розрахунку пропускну здатність для пропан - бутану.
^{всі дані в таблиці отриманні дослідним шляхом при навантаженні на регулятор 80%}

Вартість:   Вартість уточнюйте

^{запобіжно-запірний клапан у комплекті}
