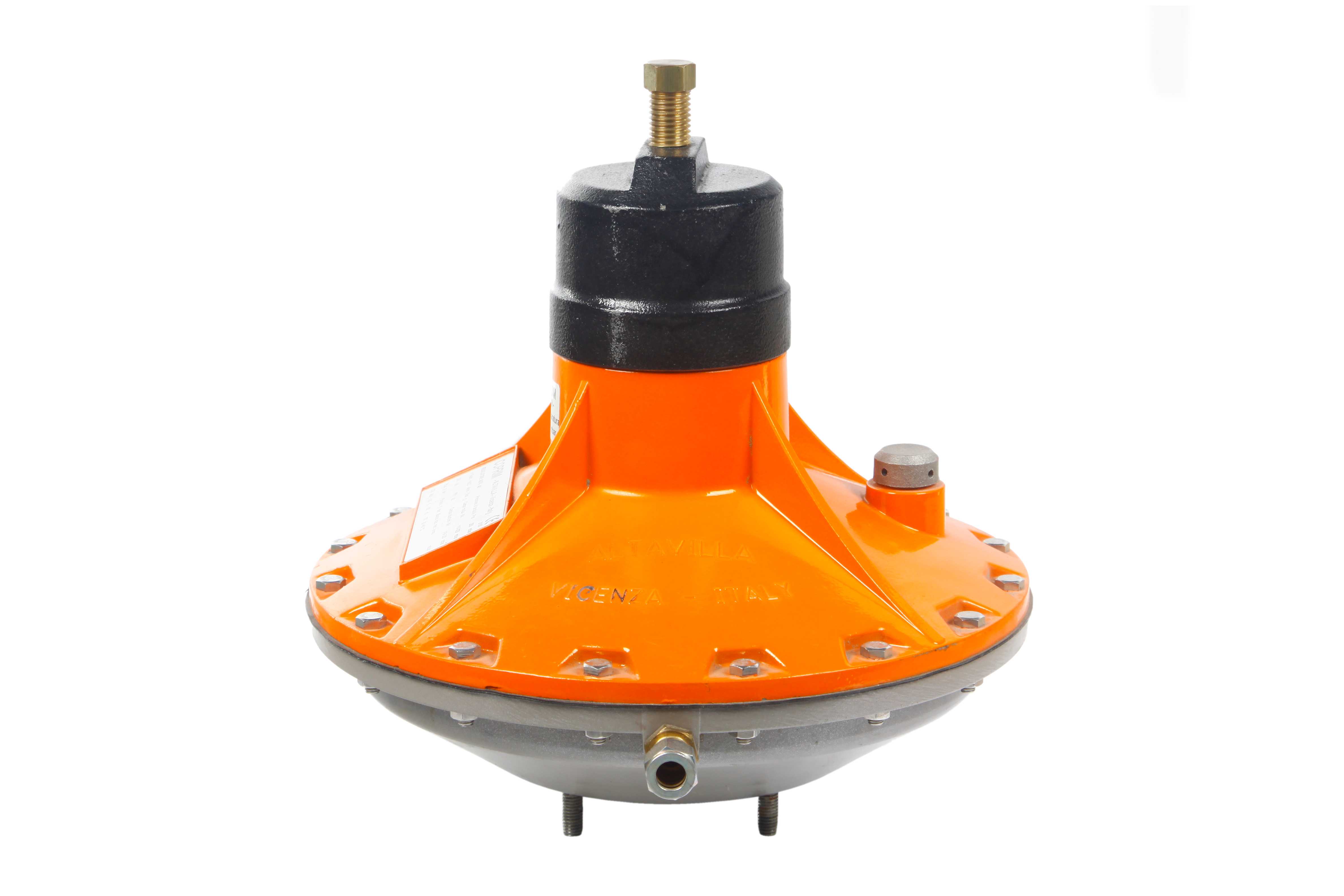

Регулятор тиску газу ALFA 40 MP

Газовий регулятор COPRIM Alfa 40 MP середній тиск

Ipsum
ALFA-40-50

КОД ТОВАРУ: 2.50.42

ОСНОВНІ ПАРАМЕТРИ

  • тиск на вході: P1 = 0.3-6 бар

  • тиск на виході: P2 = за запитом (110-320 мбар)

  • Робоча температура

    • корпус сталь: від -40°С до +60°С

    • корпус чавун: від -30°С до +60°С

  • Клас точності закриття робочого клапана: SG 10%

  • Клас точності регулювання: RG до 5

  • Запобіжно скидний клапан (ЗСК) BLC 10

  • З'єднання на вході: фланець DN 40

  • З'єднання на виході: фланець DN 40

  • Вага: 19 кг

Тарування пружин регулятора COPRIM Alfa 40 MP для среднего тиску
діаметр діапазон тиску пружина
7 110 ÷ 320 мбар білий
КОМПЛЕКТ ПОСТАВКИ

  1. Корпус: чавун/сталь, порошкове фарбування

  2. Алюмінієва лита головка, порошкове фарбування

  3. Гумове ущільнення NBR o HNBR

  4. Мембрани з резинової тканини

  5. Вбудований перепускний клапан

  6. за запитом замовника комплектуются ПЗК BLC10

В стандартному виконані призначений для корозійних газів: METANE, LPG, NITROGEN…

Під замовлення, спеціальне виконання для: BIOGAS, OXIGEN, AMMONIA

Таблиця розрахунку пропускної спроможності для природного газу..
всі дані в таблиці отриманні дослідним шляхом при навантаженні на регулятор 80%

вихід вхід
0.3 0.5 1 1.5 2 3 4 5 - 8
0.11 146 207 319 414 502 673 753 753
0.15 129 197 315 412 502 673 780 780
0.20 108 186 311 409 500 673 814 814
0.30 158 300 404 497 672 841 882

Таблиця розрахунку пропускну здатність для пропан - бутану.
всі дані в таблиці отриманні дослідним шляхом при навантаженні на регулятор 80%

вихід вхід
0.3 0.5 1 1.5 2 3 4 5 - 8
0.11 207.3 294 452.98 587.88 712.84 955.66 1069.3 1069.3
0.15 183.2 280 447.3 585.04 712.84 955.66 1107.6 1107.6
0.20 153.4 264 441.62 580.78 710 955.66 1155.9 1155.9
0.30 224 426 573.68 705.74 954.24 1194.2 1252.4

Вартість:   Вартість уточнюйте

запобіжно-запірний клапан у комплекті
