Голчастий кран HNV Needle Valve 1-Valve Block Manifold

Кран голковий HNV 1-Valve Block Manifold

Ipsum
Ipsum
Ipsum

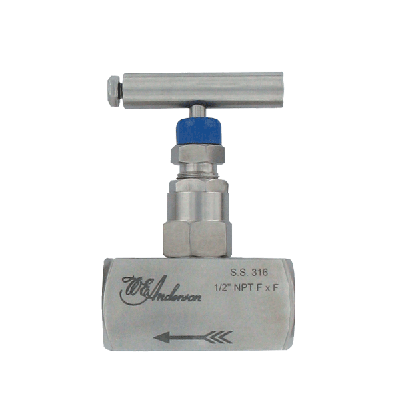

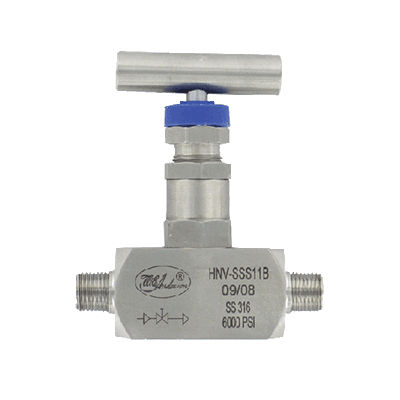

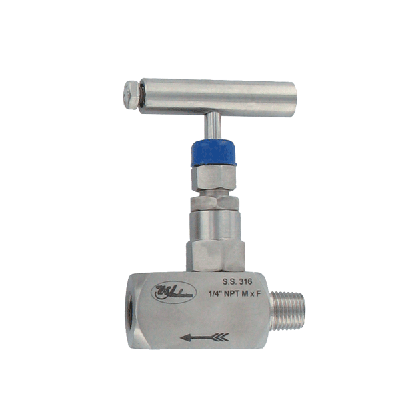

SERIES HNV Block Manifold - це голчастий кран, який призначений для ізоляції приладів від рідин або газів. Серія клапанів має різьблення з великою площею, щоб забезпечити герметичність.

З'єднувальні частини - 316 SS та PTFE, що робить їх ідеальними для використання з агресивними речовинами. HNV був протестований для забезпечення вібро та термостійкості. Корпус включає стопорний штифт, щоб запобігти випадковому від'єднанню кришки.

  • Призначення: гази та рідини

  • З'єднання: NPT

  • Сполучні матеріали: 316 SS та PTFE ущільнення

  • Межі тиску:

    • 6000 фунтів на квадратний дюйм (431 бар) за 200 ° F (93 ° C)

    • 4000 фунтів на квадратний дюйм (276 бар) при 464 ° F (240 ° C)

  • Інші матеріали: ручка: 316 SS

valve_chertesh valve_chertesh
Connection A
in [mm]		 L
in [mm]		 H
in [mm]
1/8 F x F - 1-31/32 [50.01] -
1/8 M x F 7/8 [22.3] 2-11/64 [55.17] 2-3/8 [60.33]
1/4 F x F - 2-3/8 [60.33] -
1/4 M x F 63/64 [25] 2-9/16 [65.09] 2-9/16 [65.09]
3/8 F x F - 2-3/8 [60.33] -
3/8 M x F 63/64 [25] 2-9/16 [65.09] 2-9/16 [65.09]
1/2 F x F - 2-9/16 [65.09] -
1/2 M x F 1-17/64 [32.15] 2-49/64 [70.25] 2-49/64 [70.25]
3/4 F x F - 2-61/64 [59.13] -
3/4 M x F 1-1/2 [38.10] 3-5/32 [80.17] 3-23/64 [85/33]
1 F x F - 3-23/64 [85.33] -
1 M x F 1-25/32 [45.24] 4-7/64 [104.38] 3-3/4 [95.25]

Призначення: кран для манометра
