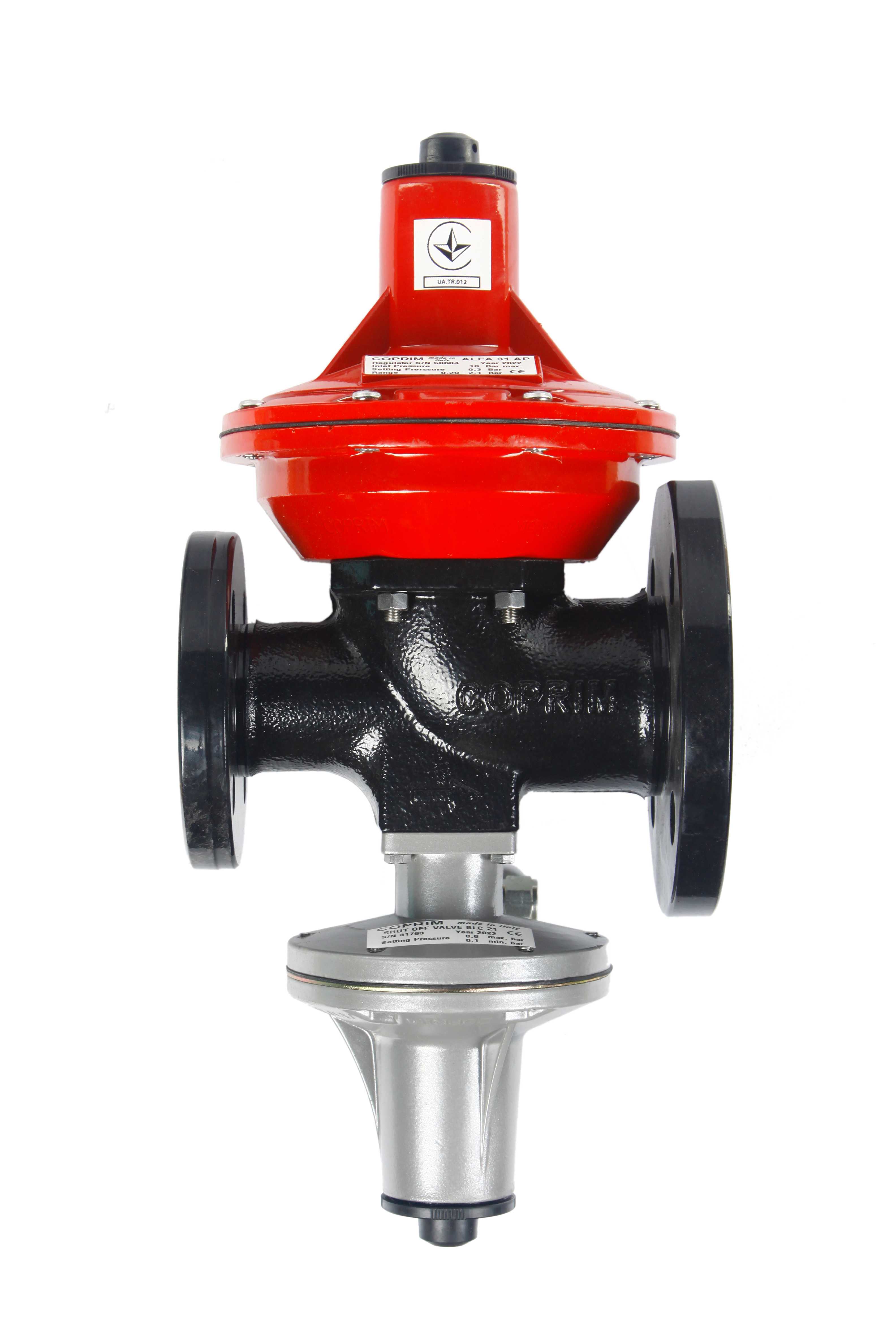

Регулятор тиску газу ALFA 31 AP

КОД ТОВАРУ: 2.50.35

ОСНОВНІ ПАРАМЕТРИ

• тиск на вході: P1 = max 18 бар

• тиск на виході: P2 = за запитом (0.29-2.1 бар)

• Робоча температура

  • корпус сталь: від -40°С до +60°С

  • корпус чавун: від -30°С до +60°С

• Клас точності закриття робочого клапана: SG 15%

• Клас точності регулювання: RG до 10

• З'єднання на вході: фланець DN 25

• З'єднання на виході: фланець DN 40

• Вага: 6 кг

Тарування пружин регулятора COPRIM Alfa 31 AP для високого тиску
діаметр	діапазон тиску	пружина
3.5	0.29 ÷ 0.44 бар	пурпурний
3.5	0.37 ÷ 0.58 бар	пурпурний
4	0.45 ÷ 0.71 бар	білий
4.5	0.69 ÷ 1 бар	зелений
5	1 ÷ 1.5 бар	чорний
5.5	1.4 ÷ 2.1 бар	сірий

КОМПЛЕКТ ПОСТАВКИ

1. Корпус: чавун/сталь, порошкове фарбування

2. Алюмінієва лита головка, порошкове фарбування

3. Гумове ущільнення NBR o HNBR

4. Мембрани з резинової тканини

5. Вбудований перепускний клапан

6. за запитом замовника комплектуются ПЗК BLC10

В стандартному виконані призначений для корозійних газів: METANE, LPG, NITROGEN…

Під замовлення, спеціальне виконання для: BIOGAS, OXIGEN, AMMONIA

Додаткова інформація: розмір фланця для alfa 30 = 1” x 1” 1/2 BP - MP

Таблиця розрахунку пропускної спроможності для природного газу..
^{всі дані в таблиці отриманні дослідним шляхом при навантаженні на регулятор 80%}

Таблиця розрахунку пропускну здатність для пропан - бутану.
^{всі дані в таблиці отриманні дослідним шляхом при навантаженні на регулятор 80%}

Вартість:   Вартість уточнюйте

^{запобіжно-запірний клапан у комплекті}
