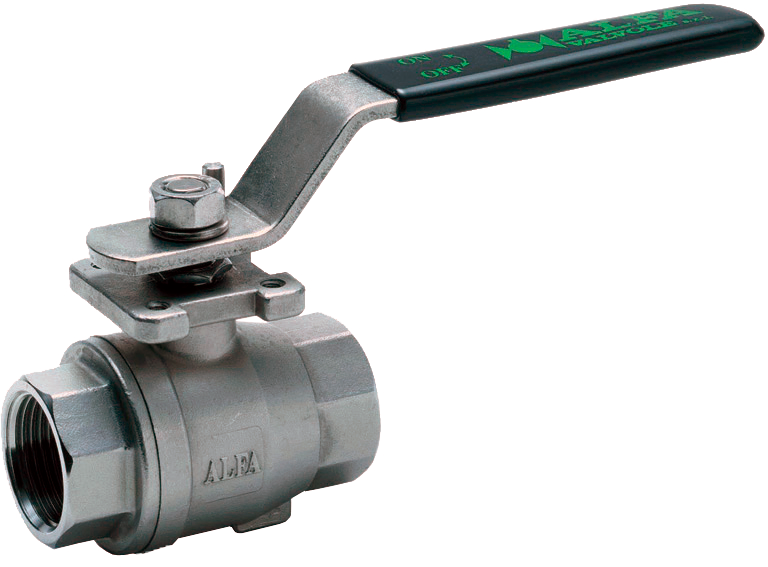

Кульовий кран ALFA 20B PN 16-40 (бар)
Основні параметри:
-
Клас тиску PN40
-
DN 6-100
-
Тип приєднання: різьбове, приварне
Конструкція:
-
Повнопрохідний або звужений прохід
-
Плаваюча куля
-
Антистатичний пристрій
-
Антивибивна конструкція
Додаткові можливості:
-
Подовження важеля
-
Подовження штока
-
Отвір у кулі для вирівнювання тиску
-
Пожежобезпечна конструкція
-
Заповнення застійних зон над кулею
| DN | 06 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| " | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1.1/4" | 1.1/2" | 2" | 2.1/2" | 3" | 4" |
| E | 10 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 90 | 100 |
| L (GAS) | 42 | 42 | 49 | 58 | 68 | 82 | 89 | 105 | 131 | 150 | 190 |
| M (NPT) | 51.5 | 51.5 | 62 | 69 | 78 | 87 | 99 | 110 | 142 | 164 | 193 |
| D | 23 | 23 | 23 | 39 | 49 | 59 | 73 | 86 | 111 | 136 | 166 |
| M | 83 | 83 | 95 | 110 | 110 | 160 | 160 | 170 | 205 | 205 | 260 |
| H | 47 | 47 | 51 | 60 | 64 | 78 | 86 | 104 | 128 | 139 | 161 |
| Кг | 0.19 | 0.2 | 0.25 | 0.4 | 0.6 | 1 | 1.35 | 2.3 | 3.5 | 6 | 10 |
| PN(GAS) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| PN(NPT) | 40 | 40 | 30 | 30 | 30 | 25 | 25 | 25 | 16 | 16 | 16 |
| 01 | Корпус |
ot58 uni 5705-65 (гальваниз.) |
|
|---|---|---|---|
| 03 | Муфта/Штуцер |
ot58 uni 5705-65 (гальваниз.) |
|
| 04 | Шток |
ot58 uni 5705-65 (гальваниз.) |
|
| 05 | куля |
ot58 uni 5705-65 (гальваніз.) |
astm a479 f304 |
| 06 | Ущільнювач | p.t.f.e. | |
| 08 | Шайба | p.t.f.e. | |
| 09 | Кришка сальника |
ot58 uni 5705-65 (гальваніз.) |
|
| 10 | Важіль |
fe 37 uni 7070 гальванізований |
|
| 11 | Гайка |
6s uni 3740 гальванізований |
|
| 13 | Обмежувач |
ot58 uni 5705-65 (гальваніз.) |
|
| 15 | Кільце штока | viton | |
