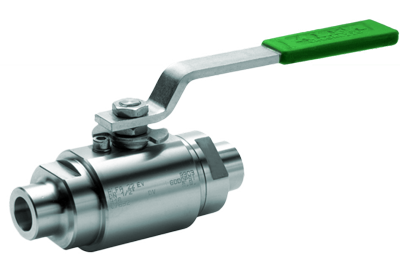

Кульовий кран ALFA 22EV PN 400 (бар)
Основні параметри:
-
Клас тиску 6000 p.s.i, 2500 lb
-
DN 6-40
-
Тип приєднання: приварне
Конструкція:
-
Повнопрохідний або звужений прохід
-
Плаваюча куля
-
Антистатичний пристрій
-
Антивибивна конструкція
Додаткові можливості:
-
Подовження важеля
-
Подовження штока
-
Отвір у кулі для вирівнювання тиску
-
Пожежобезпечна конструкція
-
Заповнення застійних зон над кулею
| DN | 06 | 10 | 15 | 20 | 25 | 40 |
| " | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1.1/2" |
| E | 11 | 11 | 11 | 14 | 19 | 29 |
| L (NPT) | 104 | 104 | 104 | 125 | 130 | 180 |
| L (S.W.) | 140 | 140 | 140 | 152 | 165 | 190 |
| ⌀D | 64.5 | 64.5 | 64.5 | 64.5 | 88 | 119 |
| M | 185 | 185 | 185 | 185 | 275 | 380 |
| H | 76 | 76 | 76 | 76 | 94 | 119 |
| h | 56 | 56 | 56 | 56 | 65.5 | 94 |
| f/t | 12 / 8 | 12 / 8 | 12 / 8 | 12 / 8 | 16 / 10 | 22 / 14 |
| Кг. | 2.9 | 2.9 | 2.9 | 2.9 | 5.5 | 12 |
| ISO 5211 | F 03 * | F 03 * | F 03 * | F 03 * | F 05 # | F 07 # |
| ⌀F | M5 | M5 | M5 | M5 | M6 | M8 |
| G | 36 | 36 | 36 | 36 | 50 | 70 |
* на замовлення
# стандарт
| 01 | Корпус | astm a105 | astm a479 f316 |
|---|---|---|---|
| 03 | Муфта/Штуцер | astm a105 | astm a479 f316 |
| 04 | Шток | aisi 410 | astm a182 f51 |
| 05 | Куля | astm a479 f316 | |
| 06 | Ущільнення кулі | devlon | |
| 07 | Прокладка | p.t.f.e. + graf. | |
| 08 | Шайба | devlon | |
| 09 | Кришка сальника |
cf9smnpb36 uni 4838 (гальваніз.) |
astm a479 f304 |
| 10 | Важіль |
fe 37 uni 7070 (гальваніз.) |
|
| 11 | Гайка / Контргайка |
6s uni 3740 (гальваніз.) |
|
| 12 | Пружинна шайба |
50crv4 uni 3545 (гальваніз.) |
|
| 13 | Обмежувач |
8.8 uni 3740 / c40 / r40 (гальваніз.) |
|
| 14 | Антистатичний пристрій | astm a479 f316 | |
| 15 | Кільце штока | viton | |
| 16 | Кільце корпусу | viton + p.t.f.e. | |
Вартість: вартість уточнюйте
