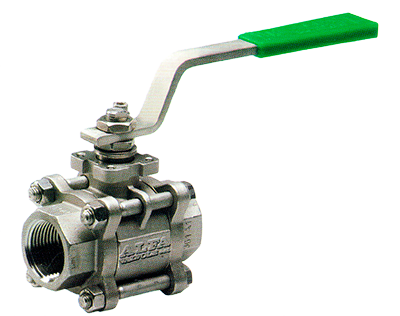

Кульовий муфтовий кран ALFA 24K

Кульовий кран ALFA 24K PN 40-63 (бар)

Кран Alfa
Основні параметри:

  • Клас тиску PN 40-63

  • DN 6-100

  • Тип приєднання: різьбове

Конструкція:

  • Повнопрохідний або звужений прохід

  • Плаваюча куля

  • Антистатичний пристрій

  • Антивибивна конструкція

Додаткові можливості:

  • Подовження важеля

  • Подовження штока

  • Отвір у кулі для вирівнювання тиску

  • Пожежобезпечна конструкція

  • Заповнення застійних зон над кулею

Габарити та приєднувальні розміри
DN 06 10 15 20 25 32 40 50 65 80 100
" 1/4" 3/8" 1/2" 3/4" 1" 1.1/4" 1.1/2" 2" 2.1/2" 3" 4"
E 10 10 14 19 24 29 38 48 64 76 95
L (GAS/NPT) 50 60 75 80 90 110 120 140 185 205 240
L (B.W./S.W.)
M / R 145 / - 145 / - 150 / - 150 / - 185 / - 185 / - 275 / - 275 / - 380 / - 380 / - 440 / 500
H 53 53 84 87 95 99 118 125 143 149 185
h 40.5 40.5 52 54 69 72 95 101 122 127 151
P 25 25 33 36 43 48 63 67 82 88.5 105
A 38 38 47 53.5 61 67.5 82 96 120 184 216
C 20 20 26 31 35 42 52 64 90 100 125
I 15 20 24.5 24.5 27.5 34 34 38 47.5 52.5 57.5
f/t 8/5.7 8/5.7 10/6 10/6 12/8 12/8 16/10 16/10 22/14 22/14 30/18
02/02b 4/M5X40 4/M5X40 4/M6X50 4/M6X55 4/M8X65 4/M8X75 4/M10X90 4/M10X105 4/M12X135 4/M14X150 4/M14X180
Кг 0.42 0.45 0.76 0.98 1.43 2.00 3.50 5.30 11.30 15.00 25.00
PN 64 64 64 64 64 64 64 40 40 40 40
ISO 5211 F03 F03 F03 F03 F03 F03 F05 F05 F07 F07 F10
F M5 M5 M5 M5 M5 M5 M6 M6 M8 M8 M10
G 36 36 36 36 36 36 50 50 70 70 102
01 Корпус ASTM A216 WCB ASTM A351 CF8M
02 Гвинт 8.8 UNI 3740
(гальваніз.)
02b Гайка 6S UNI 3740
(гальваніз.)
03 Корпусний елемент ASTM A216 WCB ASTM A351 CF8M
04 Шток AISI 410 ASTM A479 F316
05 Куля ASTM A479 F304 ASTM A479 F316
06 Ущільнення кулі R.P.T.F.E
07 Прокладка корпусу P.T.F.E + Графіт P.T.F.E
08 Шайба P.T.F.E + Графіт P.T.F.E
09 Кришка сальника CF9SMnPb36 UNI 4838
(гальваніз.) 		ASTM A479 F304
10 Важіль Fe37 UNI 7070
(гальваніз.)
11 Гайка/Контргайка 6S UNI 3740
(гальваніз.)
12 Пружинна шайба 50CrV4 UNI 3545
(гальваніз.)
13 Обмежувач 8.8 UNI 3740
(гальваніз.)
14 Антистатичний пристрій ASTM A479 F316
15 Кільце штока VITON

Вартість: вартість уточнюйте
