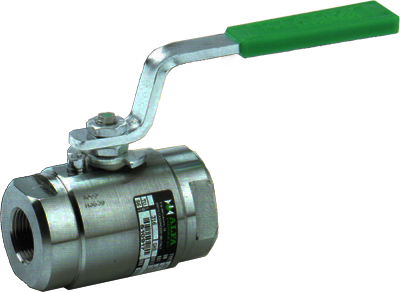

Муфтовий, різьбовий кульовий кран ALFA 20R

Кульовий кран моделі ALFA 20R PN 55-105 (бар)

Кран Alfa
Основні параметри:

  • Клас тиску 800-1500 lb

  • DN 6-50

  • Тип приєднання: різьбове, приварне

Конструкція:

  • Повнопрохідний або звужений прохід

  • Плаваюча куля

  • Антистатичний пристрій

  • Антивибивна конструкція

Додаткові можливості:

  • Подовження важеля

  • Подовження штока

  • Отвір у кулі для вирівнювання тиску

  • Пожежобезпечна конструкція

  • Заповнення застійних зон над кулею

Габарити та приєднувальні розміри
Alfa 20R
DN 6 10 15 20 25 32 40 50
" 1/4" 3/8" 1/2" 3/4" 1" 1.25" 1.1/2" 2"
"E 10 10 10 14 19 24 29 38
L (GAS/NPT) 65 65 65 73 90 98 104 125
L (B.W./S.W.) 140 140 140 152 165 178 190 216
D 41,5 41,5 41,5 49,5 57,5 69 73,5 89
M 145 145 145 150 150 180 180 275
H 53,5 53,5 53,5 78 82 78 82 102
h 40 40 40 50 52 63 66 78
f/t 8 / 5.7 8 / 5.7 8 / 5.7 10 / 6 10 / 6 12 / 8 12 / 8 16 / 10
Кг GAS-NPT /Кг SW-BW 0.7 / 1 0.7 / 1 0.7 / 1 1 / 1.3 1.5 / 2.2 2 / 3.3 2.5 / 4.3 4.5 / 6.5
01 Корпус ASTM A105 ASTM A479 F316
03 Корпусний елемент ASTM A105 ASTM A479 F316
04 Шток AISI 410 ASTM A182 F51
05 Куля ASTM A479 F304 ASTMA479 F316
06 Ущільнення кулі R.P.T.F.E. / P.T.F.E. + AM / Девлон
07 Прокладка P.T.F.E. + Графіт P.T.F.E.
08 Шайба P.T.F.E. + Графіт / Графіт
09 Кришка сальника CF9SMnPb36 UNI 4838 (гальваніз.) ASTM A479 F304
10 Важіль Fe37 UNI 7070 (гальваніз.)
11 Гайка/Контргайка 6S UNI 3740 (гальваніз.)
12 Пружинна шайба 50CrV4 UNI 3545 (гальваніз.)
13 Обмежувач 8.8 UNI 3740 (гальваніз.)
14 Антистатичний пристрій ASTM A479 F316
15 Кільце штока Viton
