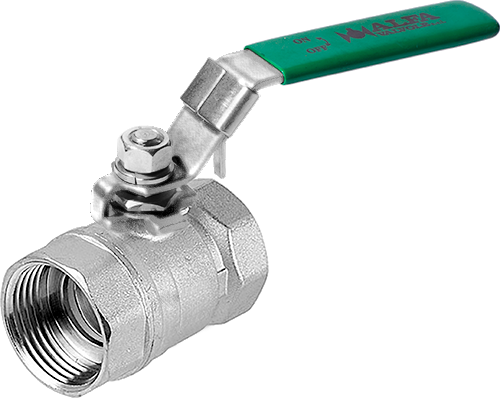

Кульовий кран ALFA K20R PN 63 (бар)
Основні параметри:
-
Клас тиску PN 63 1000 p.s.i.
-
DN 6-50
-
Тип приєднання: різьбове, приварне
Конструкція:
-
Повнопрохідний або звужений прохід
-
Плаваюча куля
-
Антистатичний пристрій
-
Антивибивна конструкція
Додаткові можливості:
-
Подовження важеля
-
Подовження штока
-
Отвір у кулі для вирівнювання тиску
-
Пожежобезпечна конструкція
-
Заповнення застійних зон над кулею
| DN | 06 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| " | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1.1/4" | 1.1/2" | 2" |
| E | 5 | 7 | 9.1 | 12.5 | 16 | 20 | 25 | 32 |
| L | 40 | 46 | 58 | 61 | 73.5 | 78 | 85 | 102 |
| M | 70 | 80 | 92 | 92 | 115 | 115 | 127 | 127 |
| H | 34 | 35 | 44 | 46 | 51 | 58 | 66 | 72 |
| Кг | 0.07 | 0.12 | 0.2 | 0.3 | 0.5 | 0.7 | 0.95 | 1.5 |
| 01 | Корпус | ASTM A216 WCB | ASTM A351 CF8M |
|---|---|---|---|
| 03 | Муфта/Штуцер | ASTM A216 WCB | ASTM A351 CF8M |
| 04 | Шток | AISI 316 | |
| 05 | Куля | ASTM A351 CF8M | |
| 06 | Ущільнення кулі | P.T.F.E | |
| 07 | Прокладка | P.T.F.E | |
| 08 | Шайба | P.T.F.E | |
| 08a | Прокладка штока | P.T.F.E | |
| 09 | Кришка сальника | AISI 304 | |
| 10 | Важіль | AISI 304 | |
| 11 | Гайка/Контргайка | AISI 304 | |
| 11b | Уперте кільце | AISI 304 | |
| 54 | Фіксатор положення рукоятки | AISI 304 | |
Вартість: вартість уточнюйте
